钣金件工程图不正

sfg

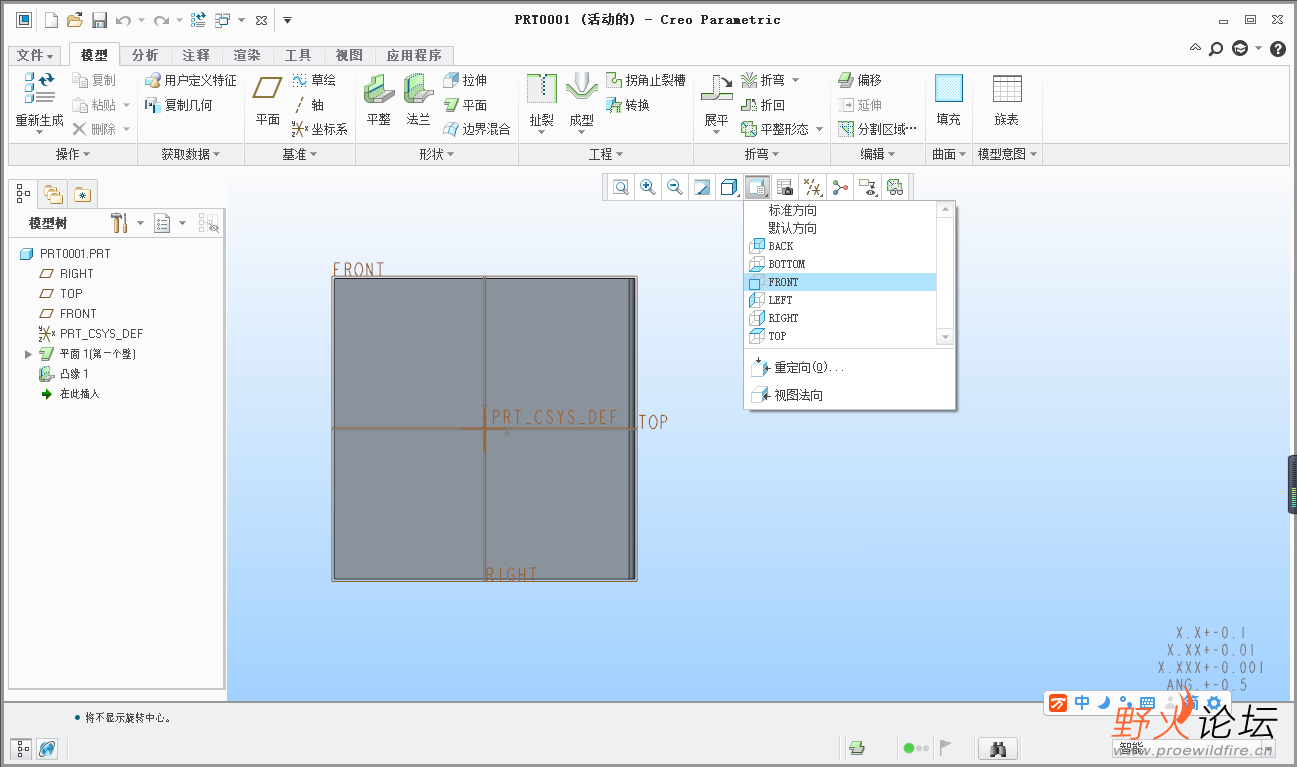

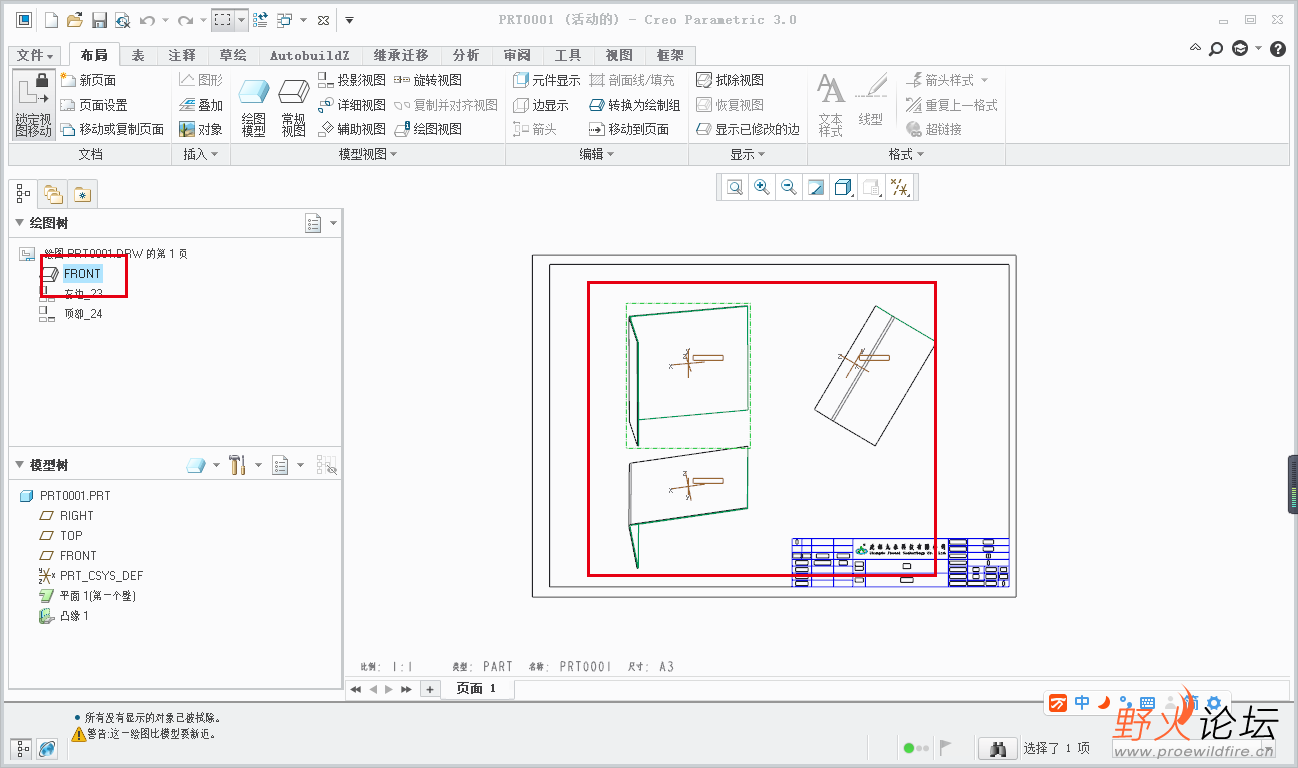

我在钣金零件模式下选front创建了一个钣金件，在工程图中也选择front为主视图，可是工程图却显示是斜视图。
用其他基准面也是这样，好像在这个工程图中的准面就是这样斜的。
但在实体零件模式下再转为钣金模式做出来的图就是正常的。
请问各位大神，要怎么处理才行？

wjwy7579

先把模型摆正，视图，管理视图，定向，新建一个视图  工程图按这个视图选就行了

andrawloo

还是装一个插件吧：除非你想反复做这个事情或者教学， 其它的情况下还是先一款插件来做比较好。 有相应的钣金插件， 能自动摆正基础平面并生成相应的视图。

andrawloo

wjwy7579 发表于 2022-6-10 23:13
先把模型摆正，视图，管理视图，定向，新建一个视图  工程图按这个视图选就行了

这个说起来容易， 做起来非常繁琐。 而且经常是到了激光那里才发现尺寸有一点点问题， 万一激光加工的直接给你删除重复线了， 到了折弯那里， 批量报废的话， 那老板估计要找工程师谈话了。

wjwy7579

andrawloo 发表于 2022-6-11 11:08
这个说起来容易， 做起来非常繁琐。 而且经常是到了激光那里才发现尺寸有一点点问题， 万一激光加工的 ...

问题倒没问题出图，就是麻烦点，啥都靠外挂还用说，我都这样解决，自己定方向，除非拆图需要速度快，一般设计也没需要机器人那样快。

bazingasir

这里提供一个录制好的快捷键，在模型环境下按 fv，可以自动创建各方向视图。

andrawloo

bazingasir 发表于 2022-6-13 10:25
这里提供一个录制好的快捷键，在模型环境下按 fv，可以自动创建各方向视图。

虽然已经有的， 但是还是支付金币来支持一下这个无私分享的精神 。

sfg

感谢各位大佬的帮助，可能是昨天我嫌弃系统自动创建的零件钣金工程图不正，系统生气了，今天居然不自动创建工程图了，但在零件实体模式下又会自动创建同名工程图。始终没找到原因。

wpfx

我之前碰到过类似的情况，零件和工程图模型视图都有点歪，后来才发现我因为我把透视图模式打开了

724976328

要是会录制快捷键，按照二楼的方式，整个映射键，选一个面点一下就OK了。
