温故知新：搭扣画法（包络/相切过度）附件已更新

钟汉昌 · 发表于 2022-4-11 00:06

本帖最后由钟汉昌于 2022-4-11 14:57 编辑

前几天某会员发的一个求助帖，但是也是觉得很简单，就着手去画了，但是后面也是卡在了转弯那段线。开始考虑了螺旋扫面，vvs角度旋转扫描，都发现很难做做到相切，导致后面扫描不出来。
虽说学proe的时间上算的上是老手了，但毕竟每一类产品都每一类产品的特性。
附件，是后面几天闲暇时间重新思考研究的画法。也不知道这种画法在这类产品上是否合规。
欢迎各高手朋友们一起探讨这类合规的画法

http://www.proewildfire.cn/data/ ... 3iil1i89udmdu36.jpg

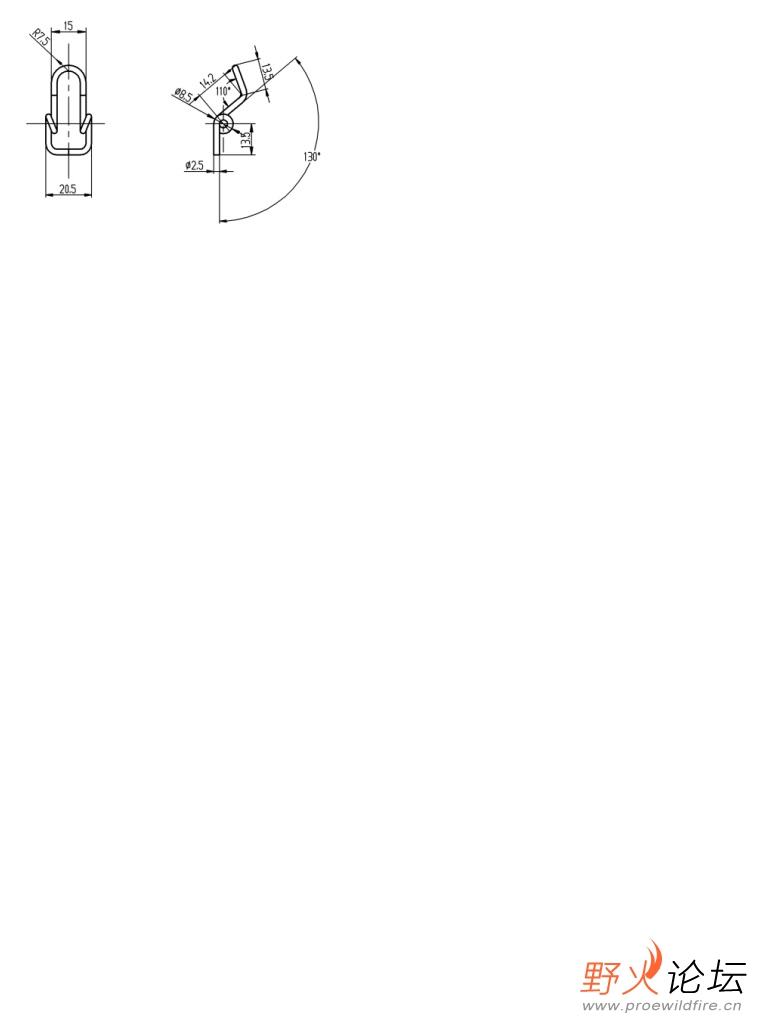

按照原图的尺寸

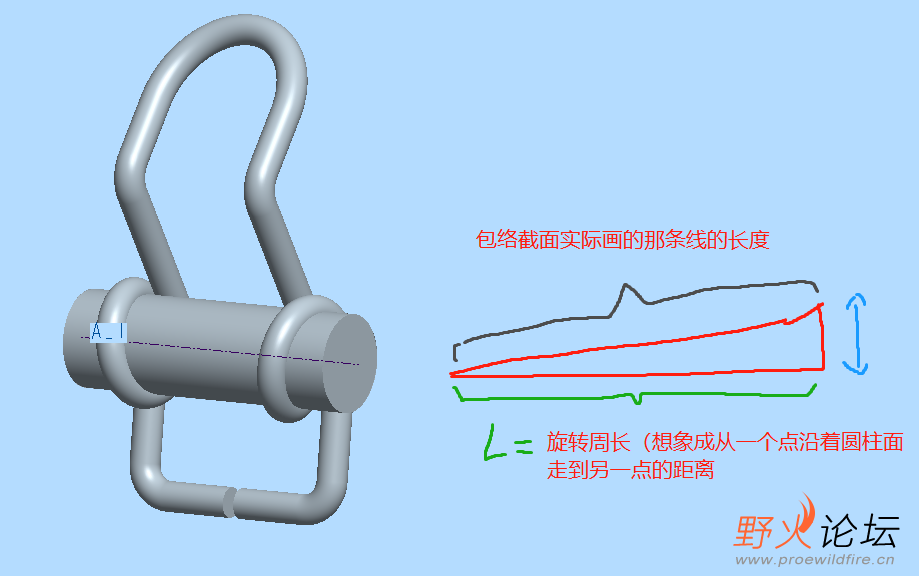

包络的线走了一周再过50（360+50）到达另一点
算的包络距离（非螺旋线长度）为：直径*圆周率 + 直径*圆周率*50/360

新附件加强了一下，
1.合理修改辅助直径，不影响结果
2.合理修改相切点位置，不影响结果（折弯角度）
