挑战不规格曲面阵列凹槽

lesliecen · 发表于 2022-4-9 19:36

本帖最后由 lesliecen 于 2022-4-9 19:45 编辑

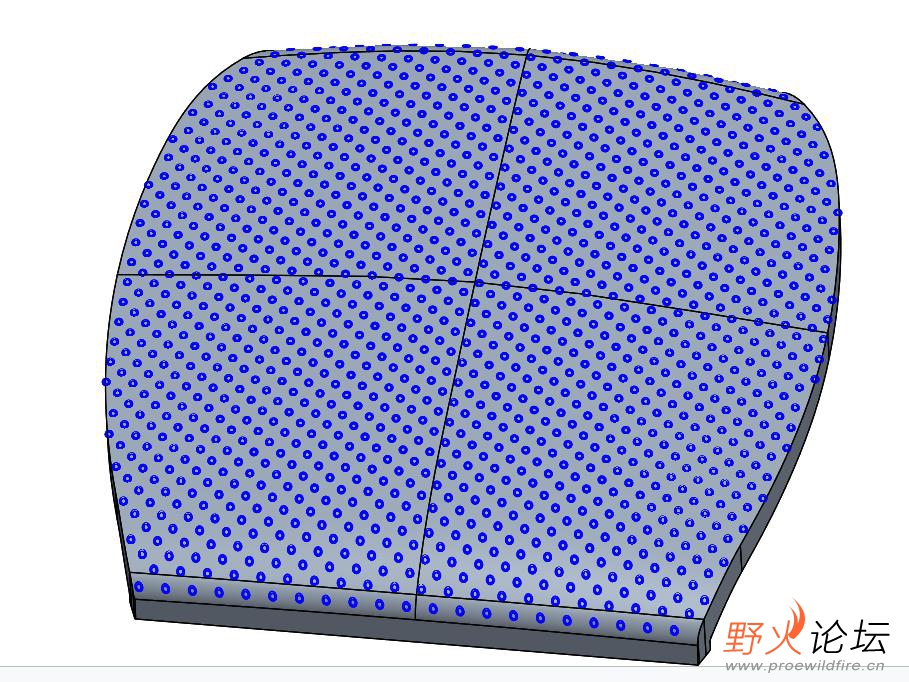

如图，在下图不规格的面上如何做出覆盖全面的圆环凹槽。

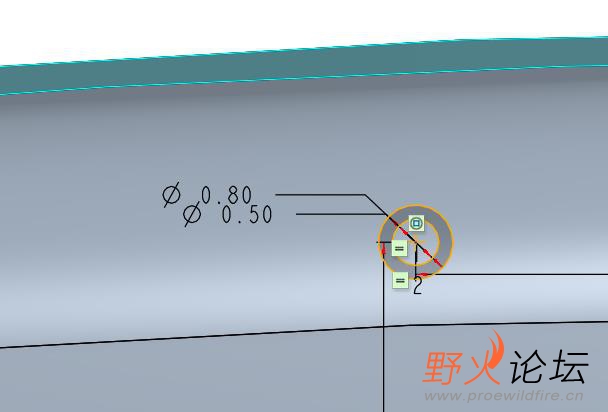

1、圆环凹槽尺寸，内径0.5外径0.8mm；
2、两圆环圆心间距是2*2；

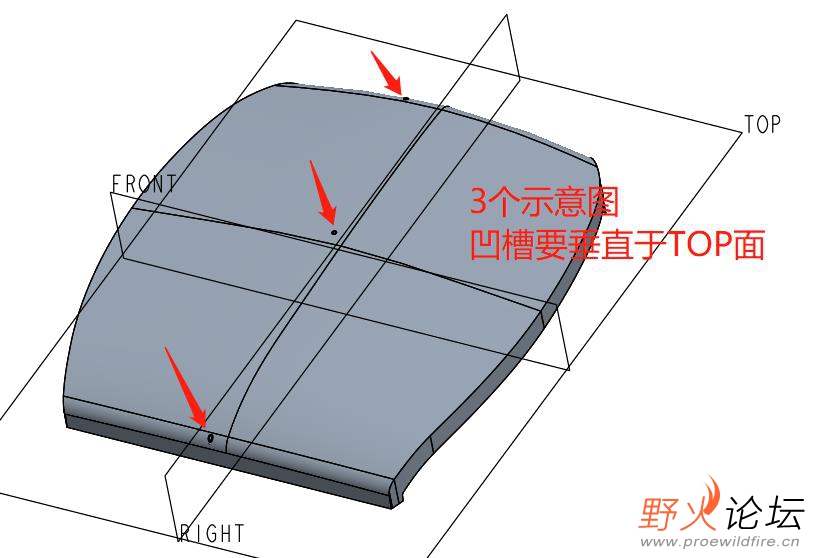

3、圆环凹槽要求垂直于TOP面，如图片所示；
方法不限，请大家心情发挥

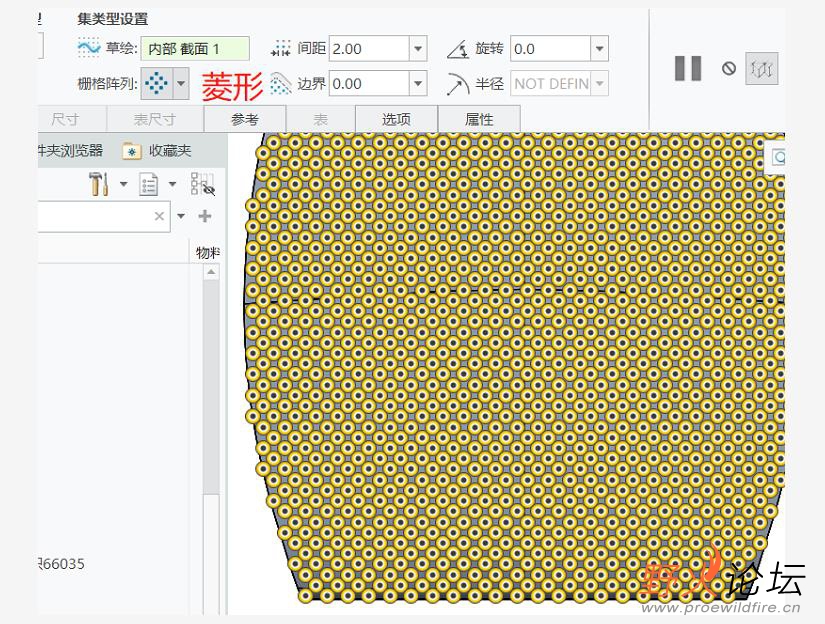

，本人使用填充阵列发现凹槽无法垂直于TOP面而失败了

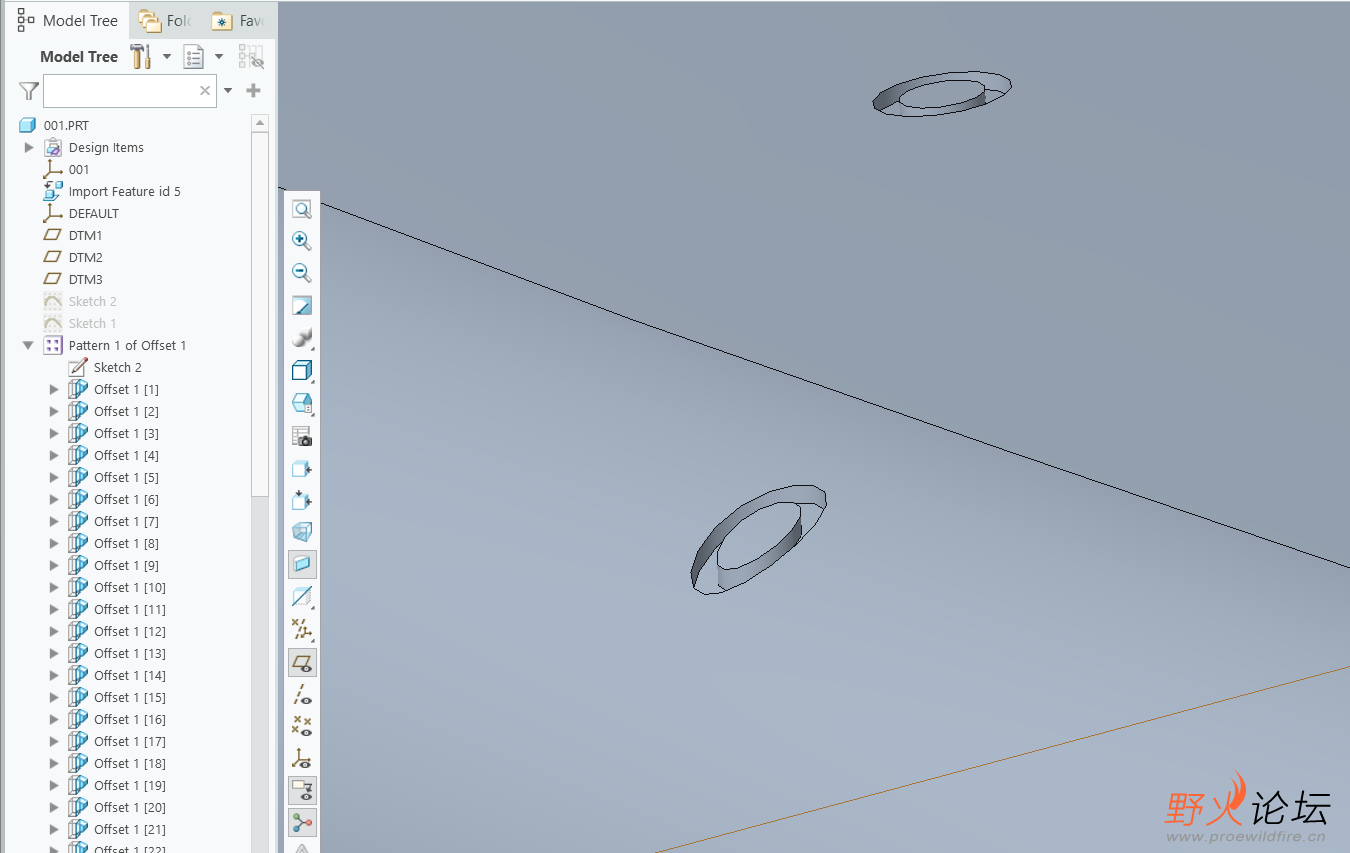

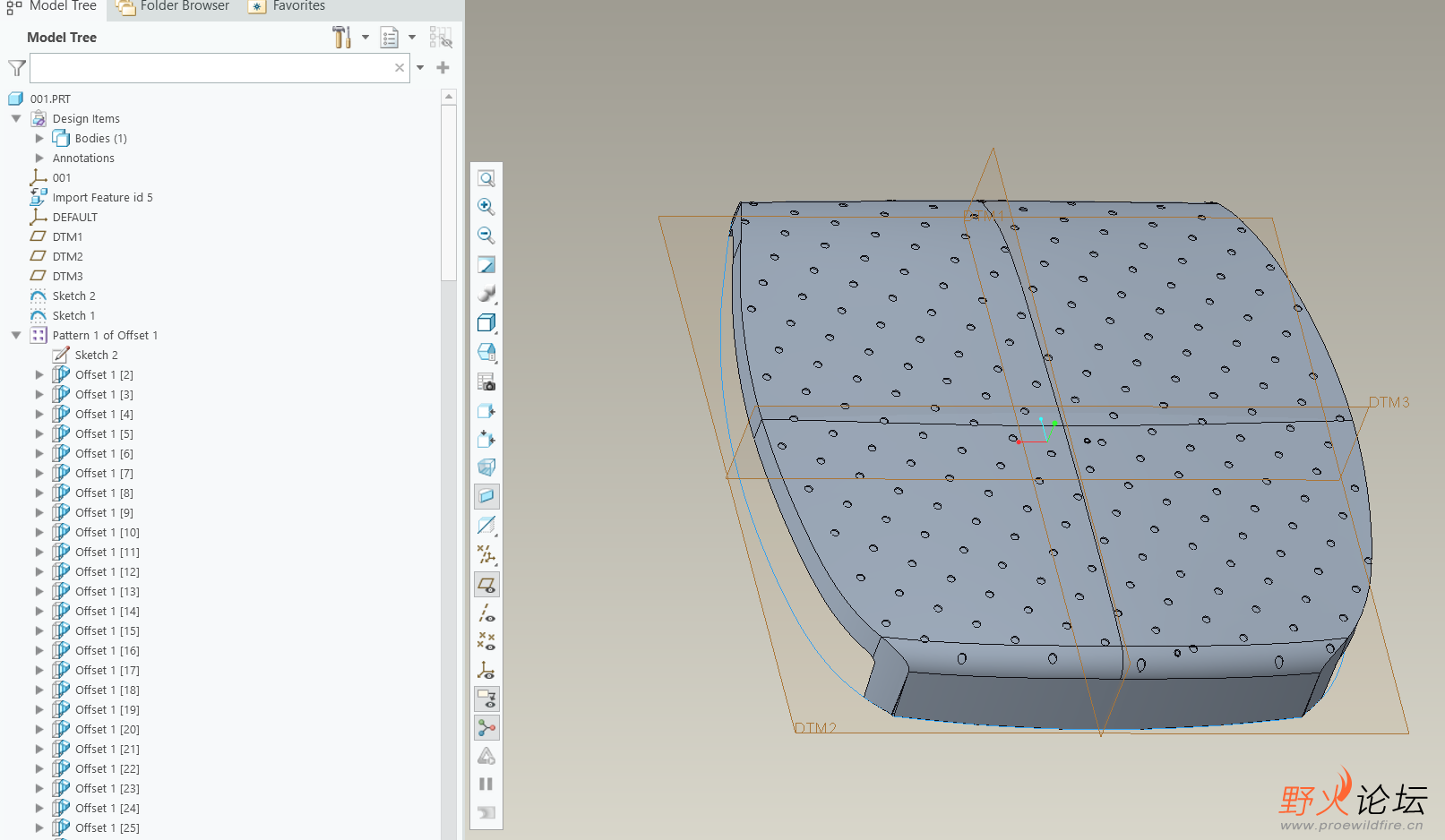

，附上一个使用草绘阵列出来的效果图供参考。

Ted_L · 发表于 2022-4-9 20:10

用的填充阵列

lesliecen · 发表于 2022-4-9 20:19

Ted_L 发表于 2022-4-9 20:10
用的填充阵列

上传prt看看，能满足3个要求吗

Ted_L · 发表于 2022-4-9 20:40

creo 8.0

001.zip (460.63 KB, 下载次数: 5)

lesliecen · 发表于 2022-4-9 22:04

Ted_L 发表于 2022-4-9 20:40
creo 8.0

这个版本太高了，打不开

holy0302 · 发表于 2022-4-10 00:44

展平陈列折弯实体

lesliecen · 发表于 2022-4-10 01:18

holy0302 发表于 2022-4-10 00:44
展平陈列折弯实体

试过就知道了，会垂直于曲面方向，不垂直于TOP面。

holy0302 · 发表于 2022-4-10 12:41

lesliecen 发表于 2022-4-10 01:18
试过就知道了，会垂直于曲面方向，不垂直于TOP面。

按实物图片也是圆弧底，也是非常浅，阵列完也是可以出模的，垂直于TOP面也是为了出模而已，你非要搞个直身面为难自己，哪这不是技术讨论，

Ted_L · 发表于 2022-4-10 23:25

lesliecen 发表于 2022-4-9 22:04
这个版本太高了，打不开

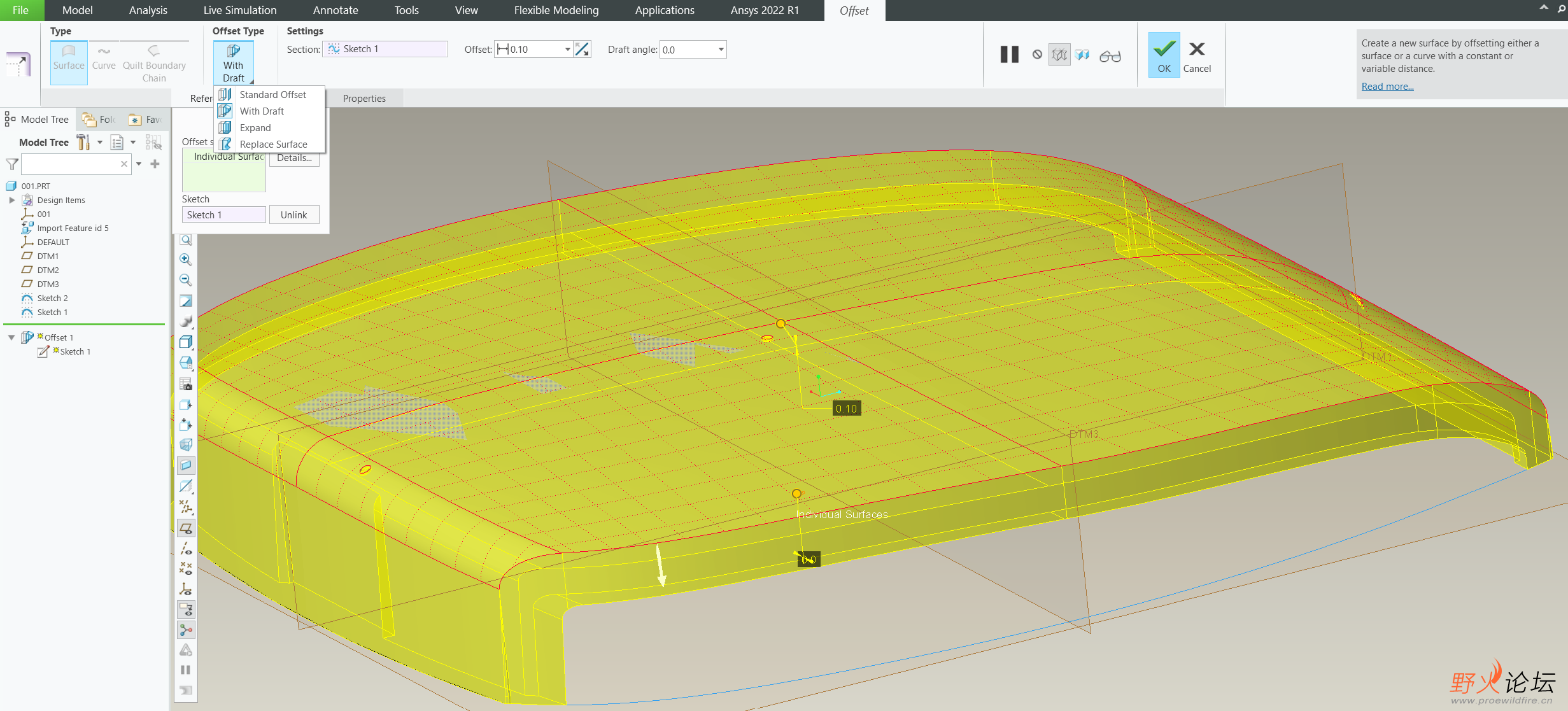

你自己试试看吧，草绘局部偏置面后，再阵列

昭扬天下 · 发表于 2022-4-11 10:37

Ted_L 发表于 2022-4-10 23:25
你自己试试看吧，草绘局部偏置面后，再阵列

这应该是投影然后偏移
