通过钣金模块下柔性建模处理STP得到准确展平尺寸

fi4lllw · 发表于 2021-12-21 17:56

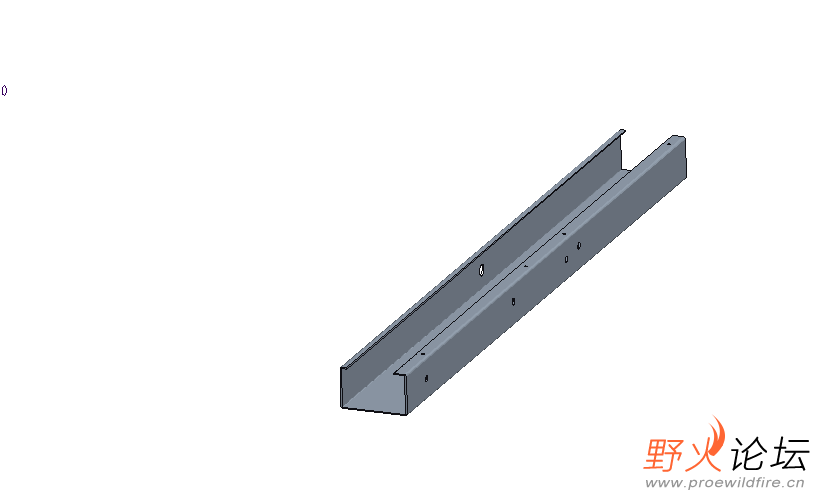

大家好，不少人都会遇到客户发来的一些STP格式的钣金件。如果直接转换成钣金，点击展平形态，尺寸不准确。就要利用柔性建模来处理。不多说请看内容。比如这个STP格式加强筋，尺寸是

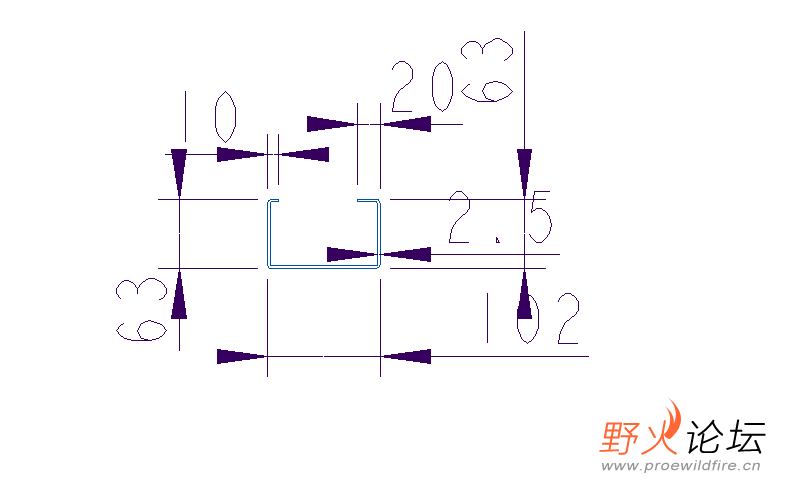

2.5板厚扣除系数4.2，也就是10+63+102+63+20-4*4.2=241.2

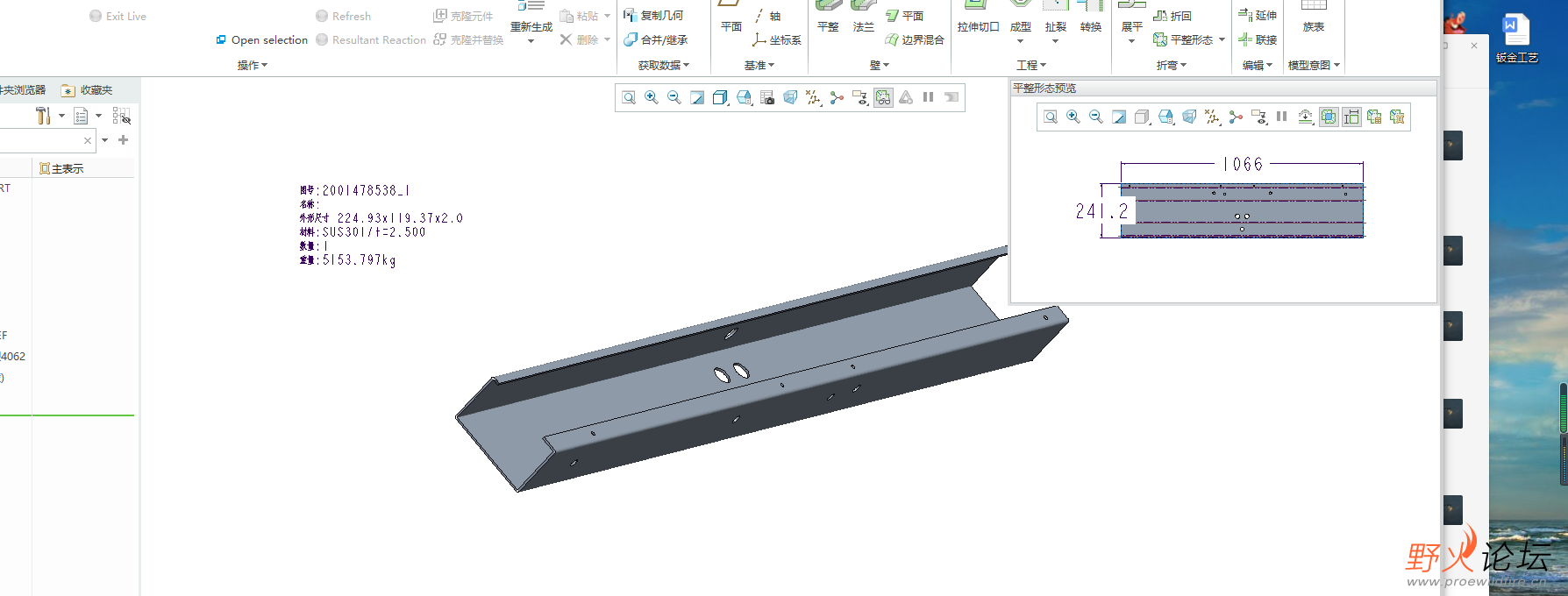

如果直接展开，点击展平形态，预览

展开不准。
好，我们点击钣金环境下柔性建模，编辑折弯，点一下收集所有折弯，点固定几何，

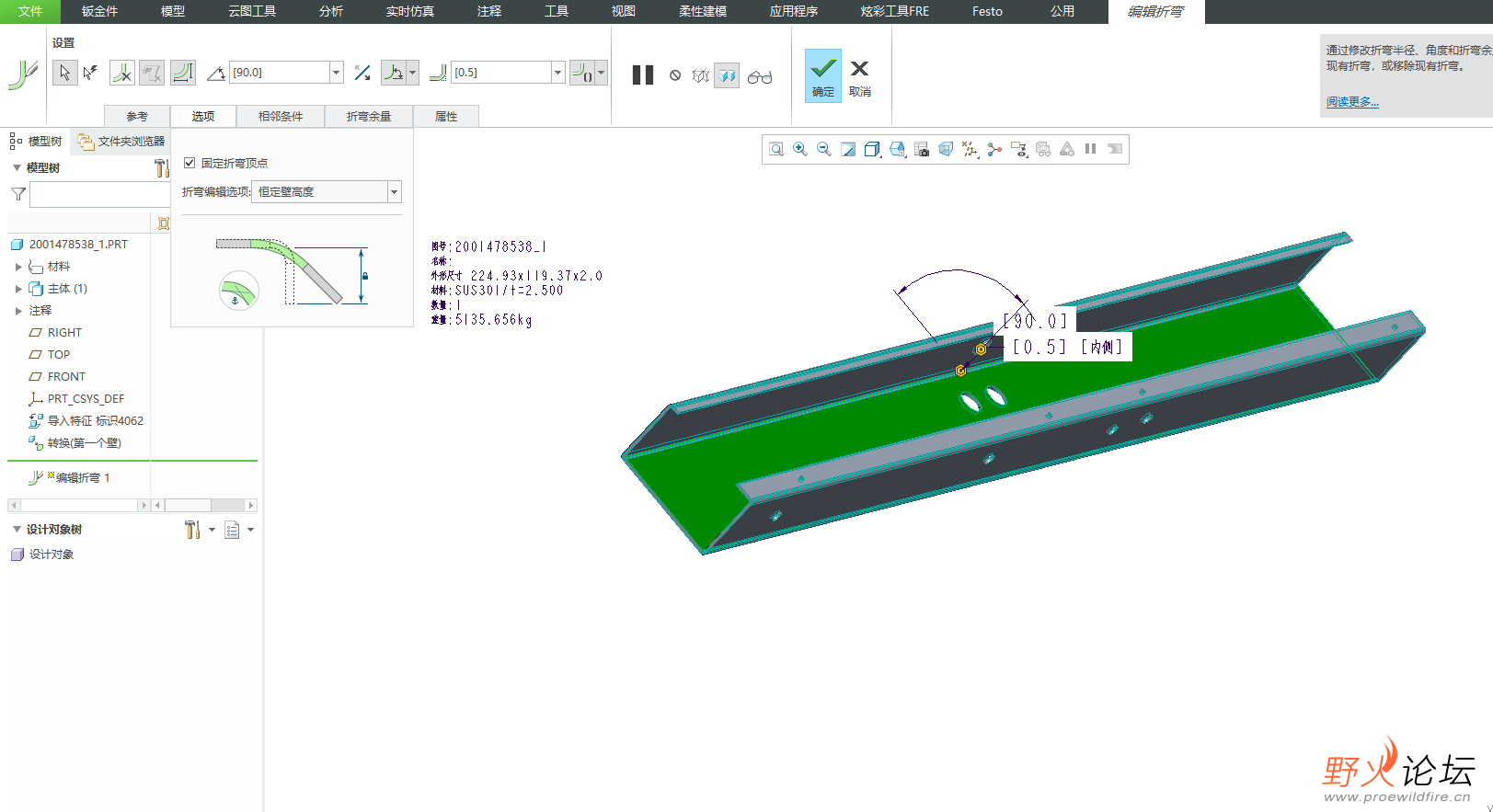

接着选项里，选选固定折弯顶点，下拉菜单再选恒定壁高度（很重要）。如果选另外其他的选项，折弯会偏大，你们自己试一下。亲测只有这个

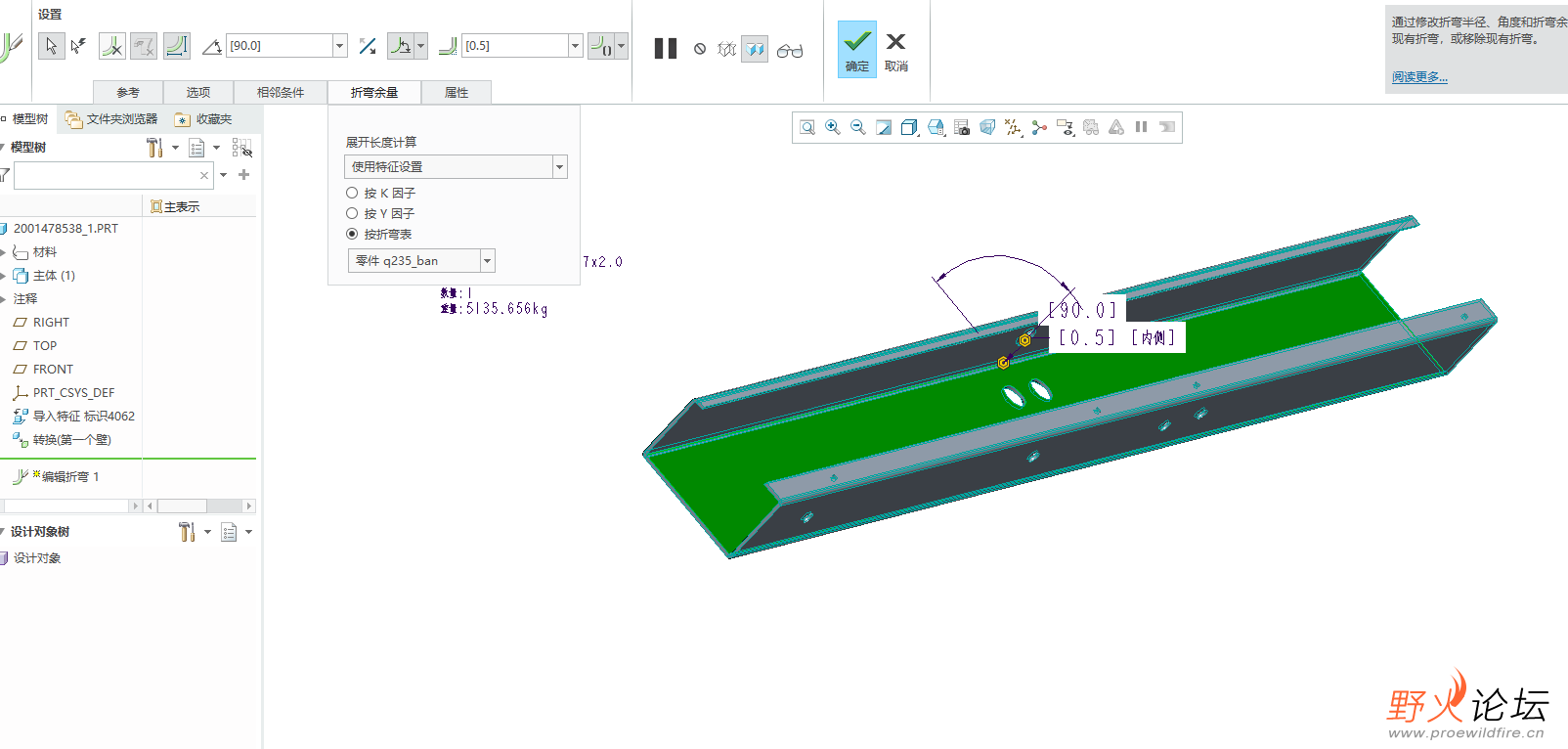

然后赋予折弯系数，因为之前做了折弯表，所以我这里选择勾选折弯表，注意还要看上面对应的折弯内R角，必须和折弯表设置的一致。最后确定

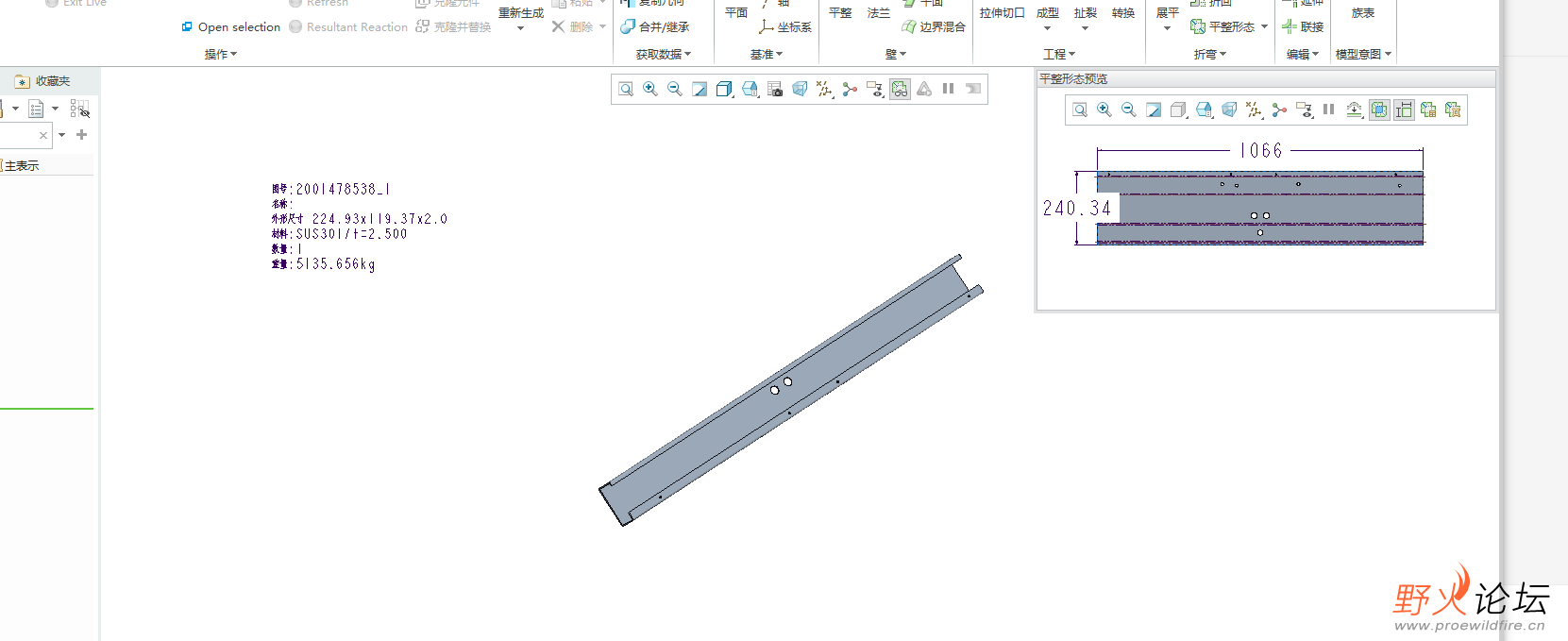

点击展平形态，预览。尺寸正确。

qq202777898 · 发表于 2021-12-21 20:47

感谢楼主分享！请教一下不同的料厚对应的内R应该取多少合适？

wuwubaibai · 发表于 2021-12-21 22:19

直接轉換板金後~~帶入折彎表就好了~為什麼還要到柔性建模去改呢!?
大大的重量單位5000kg.....

fi4lllw · 发表于 2021-12-22 08:13

wuwubaibai 发表于 2021-12-21 22:19
直接轉換板金後~~帶入折彎表就好了~為什麼還要到柔性建模去改呢!?
大大的重量單位5000kg.....

stp可以带参数？

fi4lllw · 发表于 2021-12-22 08:14

qq202777898 发表于 2021-12-21 20:47
感谢楼主分享！请教一下不同的料厚对应的内R应该取多少合适？

要是用折弯表，3MM一下我统一用0.5

340047351 · 发表于 2021-12-22 08:18

多此一举

fi4lllw · 发表于 2021-12-22 08:27

340047351 发表于 2021-12-22 08:18
多此一举

难道大神还有更好办法

z784313041 · 发表于 2021-12-22 09:46

折弯表是怎么导入进去的呢

nakashi · 发表于 2021-12-22 10:18

本帖最后由 nakashi 于 2021-12-22 10:21 编辑

fi4lllw 发表于 2021-12-22 08:14
要是用折弯表，3MM一下我统一用0.5

3MM以下用0.5R, 我的支架被振动试验震断了,折弯处断裂的整整齐齐,R还是不能太小了..

fi4lllw · 发表于 2021-12-22 10:27

nakashi 发表于 2021-12-22 10:18
3MM以下用0.5R, 我的支架被振动试验震断了,折弯处断裂的整整齐齐,R还是不能太小了..

我说的是在软件设计的R，不是实际的
