了解Creo中的“层”

扫头像关注 · 发表于 2021-10-28 14:04

层是一种使您能够组织特征、装配零件甚至其他层的容器对象。可创建满足需要的尽可能多的层，以及具有多个层的关联项。

层使用

层使您能够对层中的项执行总体操作。从模型管理的角度出发，层最常用于控制在图形窗口中显示的信息的数量。这会帮助您更轻松地执行任务。

对层中的项执行的两个最普通的操作包括：

隐藏和取消隐藏层 - 可在零件和装配中隐藏和取消隐藏层。这将隐藏或取消隐藏层中的项。在图 1 中，基准轴层已隐藏，从而使您无法查看模型中的任何基准轴。

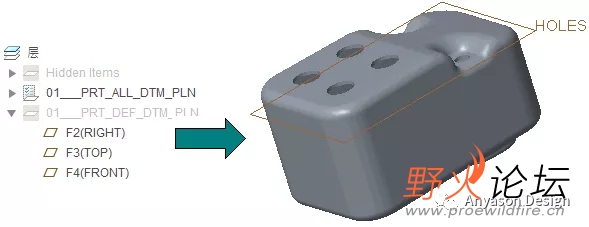

图 1 - 使用层隐藏项目

隐藏层中的项与隐含那些相同的项看起来相似。但是，它们之间有很大的区别：

在隐含某个项时，该项将被从模型的重新生成循环中移除，而隐藏某个项则仅会将该项从图形窗口中移除。
在 Creo Parametric 计算中包含一个隐藏项，例如质量属性分析。计算中不包括隐含项。

选择层中的项 - 层使您能够轻松地选择多个项，而不必分别选择它们。质量选择在某些情况下是有益且节省时间的方法，例如，需要从 100 个零件轴中选择 82 个。
当在层中选择项后，可对其执行操作。典型的操作包括删除那些选定的项或将其隐含/恢复。但是，也可以修改其显示或将其添加到简化表示中。

层树

可使用层树来向层添加项并对层执行操作。可通过选择“视图”(View) 选项卡并单击“可见性”(Visibility) 组中的“层”(Layers) 来访问层树。这将打开层树。再次单击图标可关闭层树。也可以单击模型树顶部的“显示”(Show) ，然后选择“层树”(Layer Tree)。图 2 显示了层树。

图 2 - 查看层树

层类型

可在模型中创建三种类型的层：

默认 - 可将层包含到零件和装配模板中。如果贵公司使用包含默认层的零件和装配模板，则 Creo Parametric 会自动地将模型的不同特征与默认层关联。使用默认层时，所有零件都会具有一组相同的默认初始层。这将使您能够在装配级使用层叠层控制，因为每个模型的层都具有相同名称。
自动 - 当隐藏模型树中的项时，那些隐藏的项会自动添加至“隐藏项层”。
用户创建的 - 可在模型中创建自己的层，并可手动地向这些层中添加项。
