一、什么是自顶向下设计 自顶向下设计是一种方法而不是一套工具，它能够根据项目的规模和类型进行伸缩，它可以实现在产品设计前期提前规划，节省了设计时间，提高了设计质量。它可以从产品结构的顶层，向下给所有被影响的子系统组织并传递设计标准。 自顶向下设计是一个管理过程，可以实现设计意图的高效管理和沟通，并且可以变更整个设计中的控制和传播。 为什么说自顶向下设计对设计研发非常重要，主要体现在以下几点： 设计意图的管理和组织 捕捉概念工程结果 设计意图的集中控制和分发 防止创建不正确的参考
提升设计柔性 轻松而更加有效地测试新的变型 校验运动范围，检查干涉
支持并行设计和数据共享 保证公共设计和信息的统一部署 为并行工程分配数据和设计任务 可以让工程师同时针对一个部件进行协作
性能 更改的快速传播 更改需要更少的时间、资源和金钱 让处理极其复杂的设计变得简单 作出更改设计被更新后进行控制

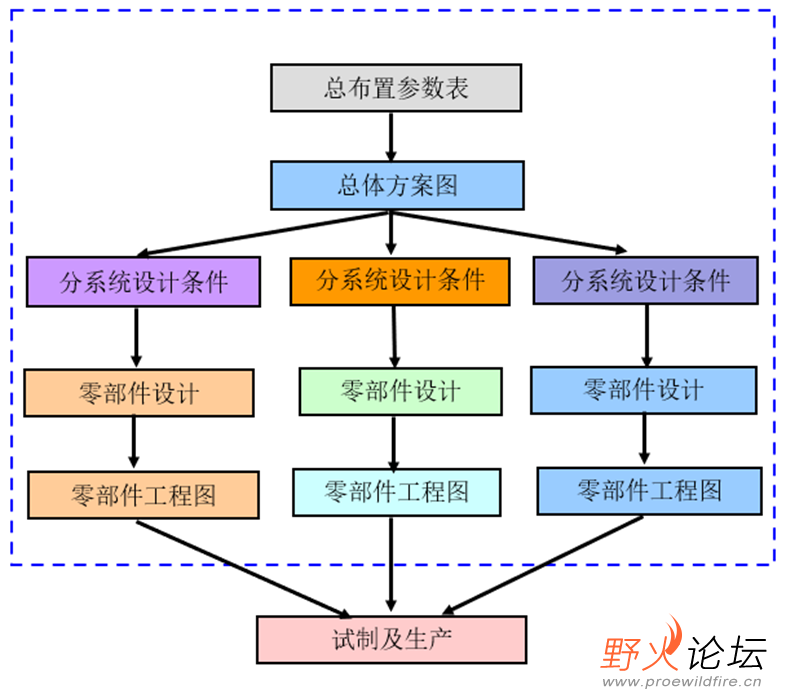

二、自顶向下设计流程

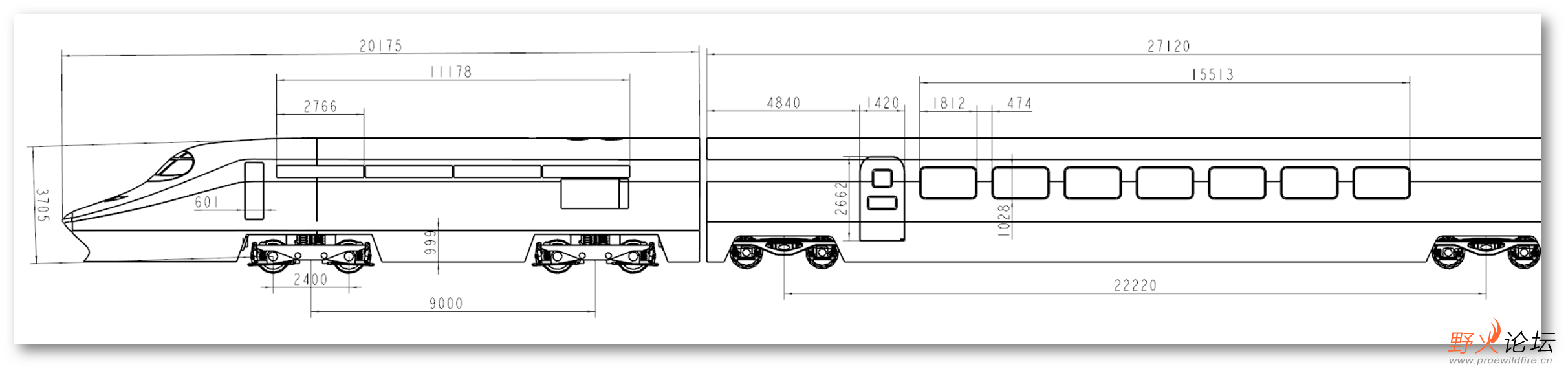

第一步概念设计 建立总体布局，添加关键尺寸。如此做可以： 将设计重点与规范收集在统一的位置 通过布局工具来规划最上层的需求、定义空间分配 将关键的设计意图捕捉下来
第二步定义产品结构 产品结构是后期能够高效率地分发设计任务的基础，在此过程中只需要创建空的零部件即可

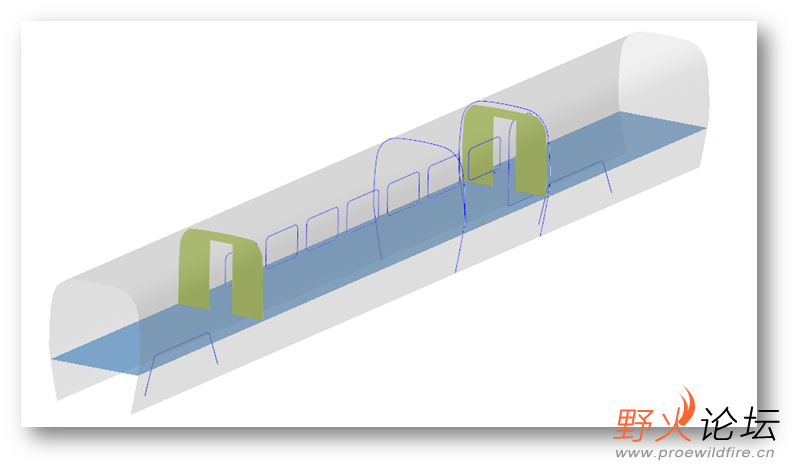

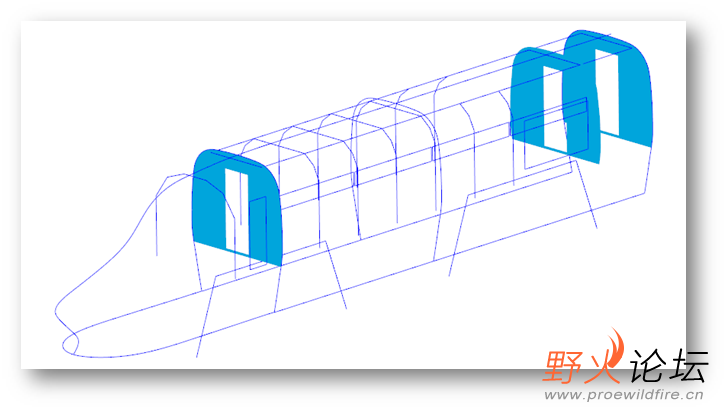

第三步捕捉设计意图 由总体设计师创建产品的骨架模型它是“总体设计师”的工作平台，骨架模型可以： 1.沟通的中央通道 2.方便任务的分发 3.控制关键对象的接口数据 4.提升井然有序的设计环境 5.支持更快、更高效的更改传递(布局声明)
第四步管理参考关系 控制元件的参考范围： “所有元件” - 允许参考顶级装配中的任何模型。 “在子装配内部” - 仅允许参考模型父装配中的元件和子项。 “骨架和布局模型” - 允许参考模型父装配中的任意元件以及位于较高模型装配分支上的骨架和布局模型。 “无” - 仅允许参考当前模型及其子项中的内容。
第五步设计意图的交流 在骨架中创建发布几何，将设计信息分组进行发布； 在零件模型中复制几何，建立零件与骨架之间的关联关系； 在零件中参照复制几何设计零件细节。
第六步自动完成装配 复制几何不仅继承了骨架的形状信息，还包含零部件之间的位置信息，数据汇总后，各零部件自动形成总装

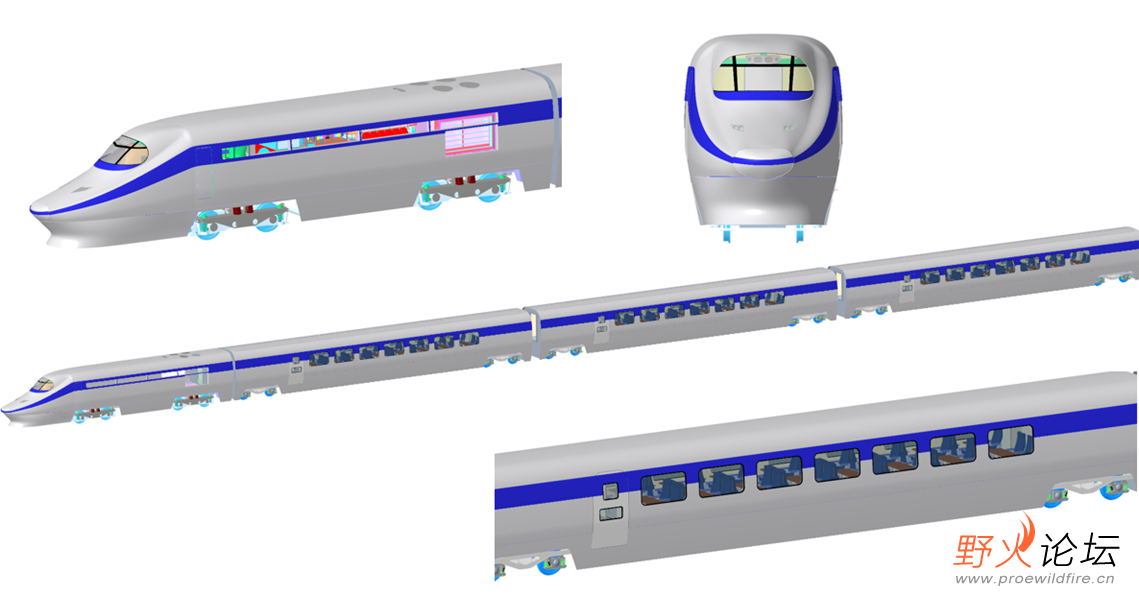

最终总装效果

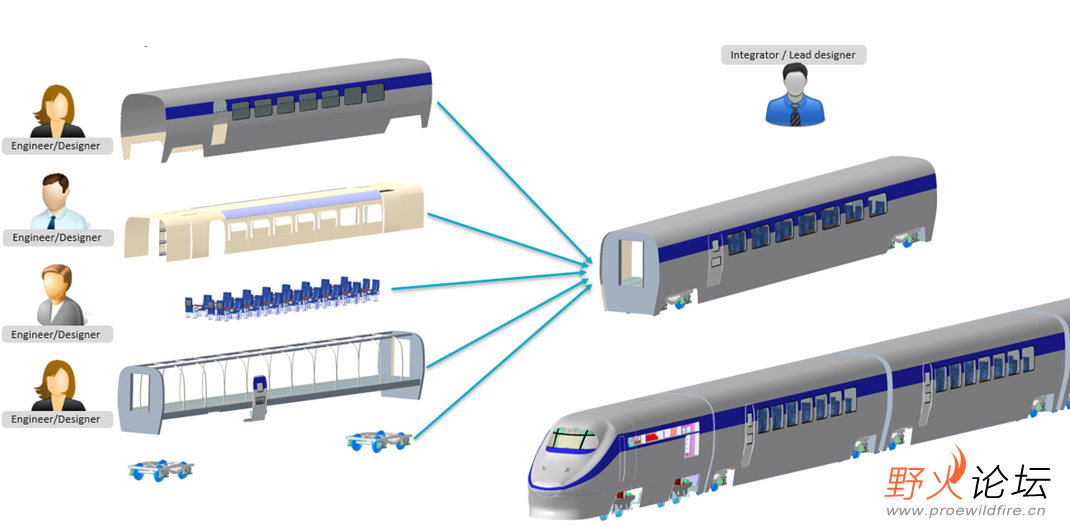

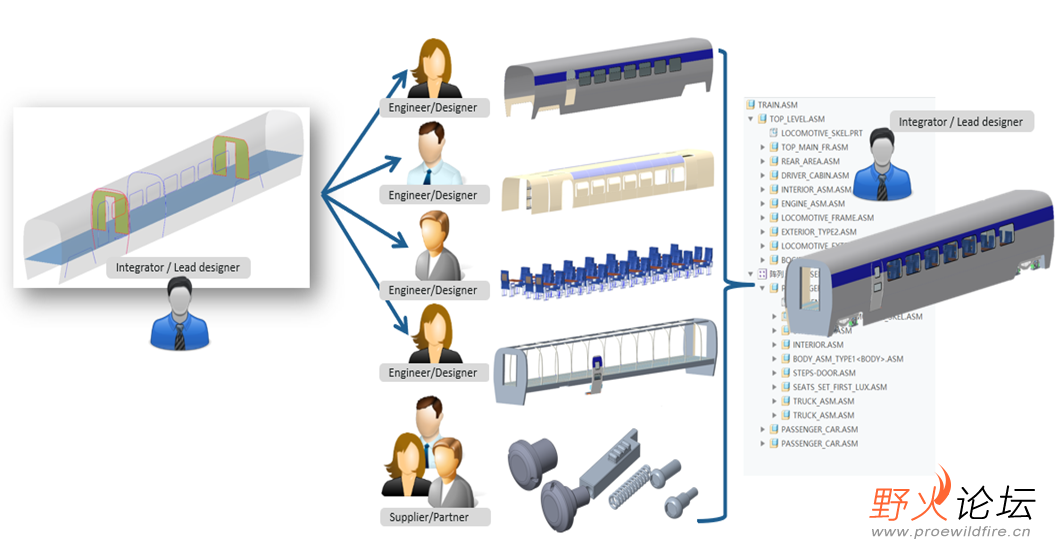

通过PDM数据管理系统实现并行设计
分系统可同时设计 不同的部门有不同的设计权限 零部件修改后借用它的相关人员会得到此零部件修改的信号 相关人员可更新得到最新的零件
|
