倒圆角实例教程

sgjunfeng · 发表于 2009-1-15 20:53

前段时间在论坛看到这样一个圆角，挺有意思的，原帖地址：
如何倒这个圆角
http://www.proewildfire.cn/thread-16901-1-1.html

下面简要说明该圆角创建过程

1、新建一个拉伸特征，尺寸为200*120*100，如下图。在建立的时候最好让长方体关于三个基准平面front、right、top都对称，以方便做基准点。

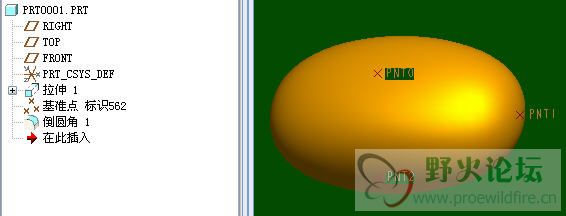

2、建立三个基准点，第一个基准点是长方体上表面、right平面、front平面三个平面的交点。第二个基准点为长方体右表面和top平面、front平面的交点，第三个基准点为长方体前表面和right平面、top平面的交点。如下图所示。

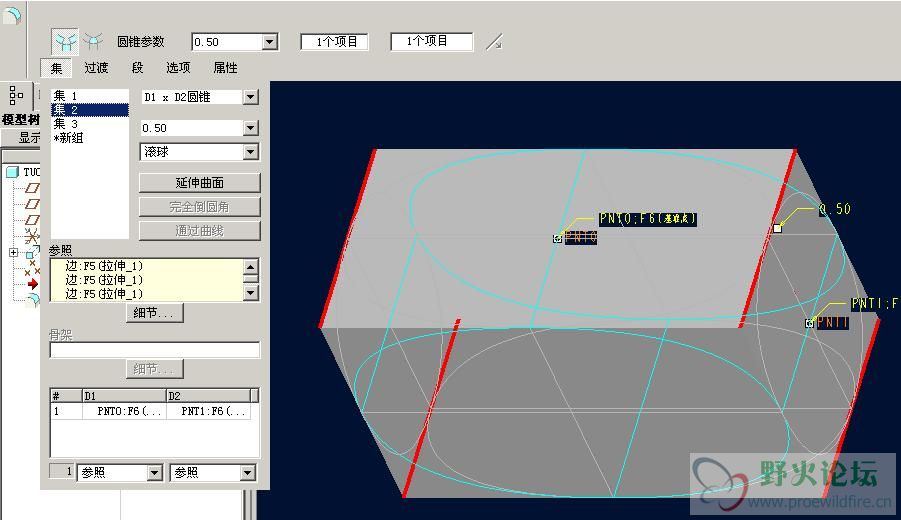

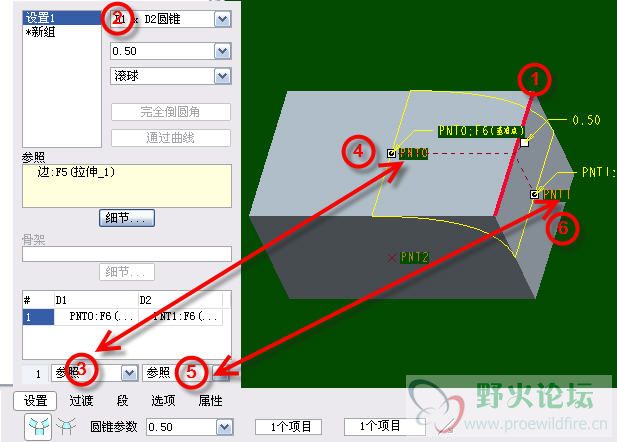

3、选中长方体右边侧棱（图1），执行倒圆角命令，打开倒圆角操控板设置选项，倒圆角类型处选择“D1*D2圆锥”（2），圆锥参数为0.5，D1半径处在下拉列表框中选择参照（3），选择基准点pnt0（4），同理，D2半径处在下拉列表框中选择参照（5），选择基准点pnt1（6）。

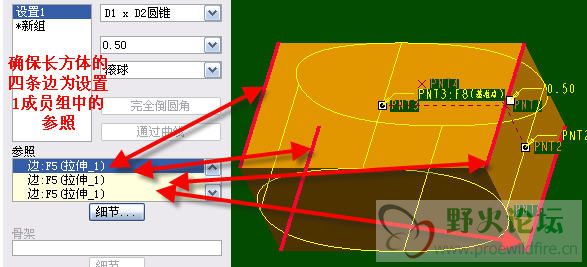

4、圆角参数设置好后，按住ctrl键选择另外的三条边，如下图，此处用到的是倒圆角成员组的操作。

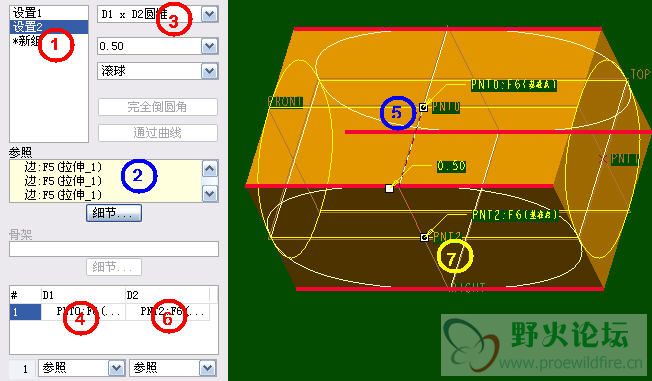

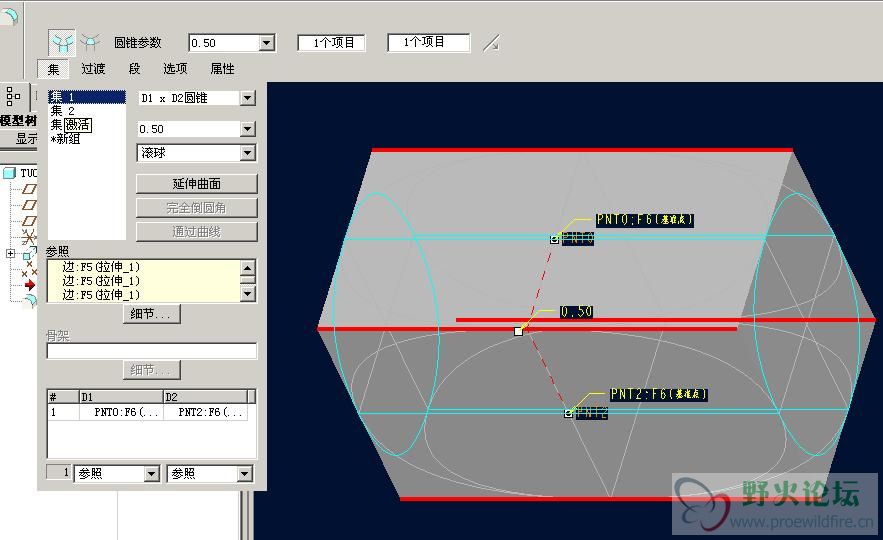

5、单击倒圆角设置成员组中的“新组”（1），出现设置2选项，选择长方体四条水平边作为倒圆角参照（2），设置倒圆角为“D1*D2圆锥”（3），圆锥参数为0.5，D1半径处在下拉列表框中选择参照（4），选择基准点pnt0（5），同理，D2半径处在下拉列表框中选择参照（6），选择基准点pnt2（7）。

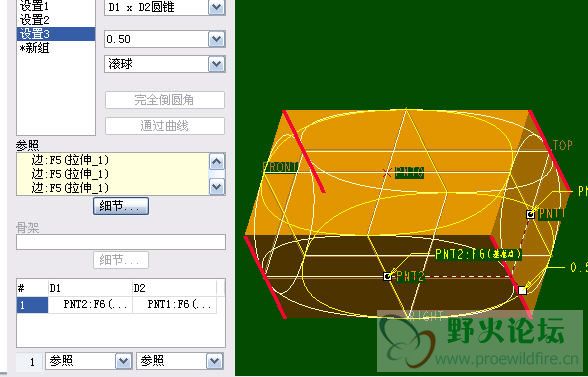

6、同理，设置第三个倒圆角成员组，选择长方体剩余四条边为参照，如下图

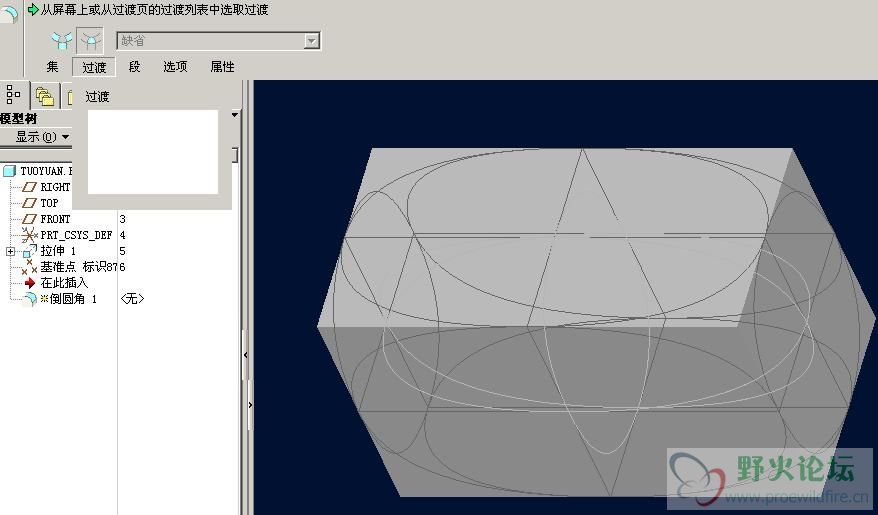

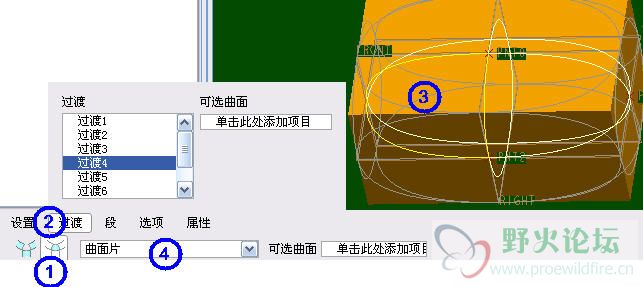

7、在倒圆角操控板中切换到倒圆角过渡（1），单击“过渡”按钮打开上滑面板（2），选择倒圆角的一个过渡（3），在过渡类型中选择“曲面片”。总共八个过渡，要全部设置为“曲面片”。如下图

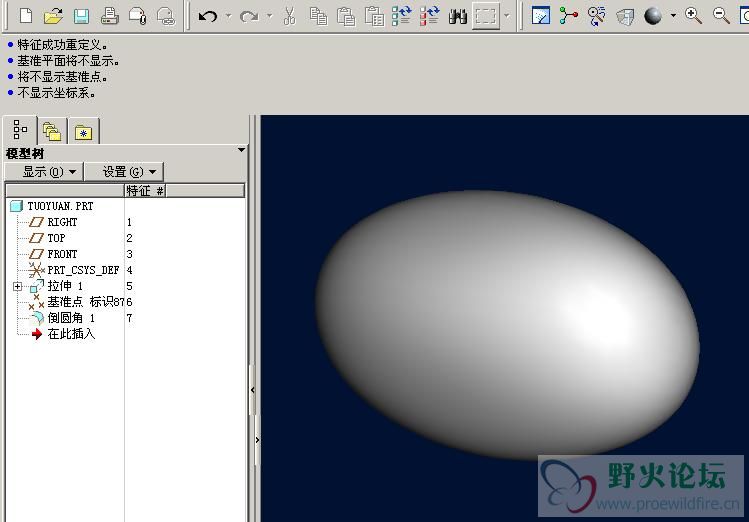

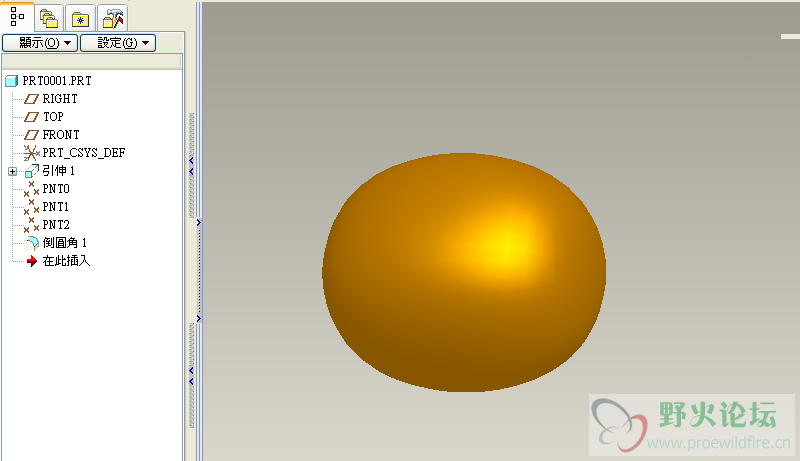

最终结果

总结：该练习题比较典型，用到倒圆角的知识较多。
1、用到了倒圆角成员组的操作，即上述例子中的设置1、设置2等。在倒圆角时，相同半径或相同参数的圆角都可以放到同一倒圆角成员组中，这样可以大大减少模型树中特征的数量，同时可以方便的修改圆角参数。操作方法为按住ctrl键选择倒圆角参照时将添加到同一个倒圆角成员组中，不按ctrl键将添加到新的倒圆角成员组中。

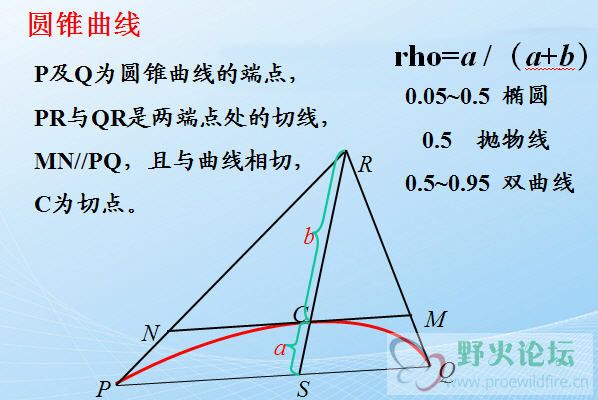

2、用到了倒圆角中的圆锥截面。所谓圆锥截面，如下图所示，当圆锥参数为0.05—0.5之间时，为椭圆。

3、倒圆角时圆角半径不光可以用数值来设置，如上例中也可以不做那几个基准点，在圆锥半径中可以输入100、60、50等半径数值，应该也可以做出来。此处用到了参照来设置倒圆角的半径。
4、用到了倒圆角过渡的设置，可以自己定义倒圆角的过渡。
