工程图剖面显示出应该隐藏的零件线条

mingchao03061 · 发表于 2021-10-11 15:40

工程图显示

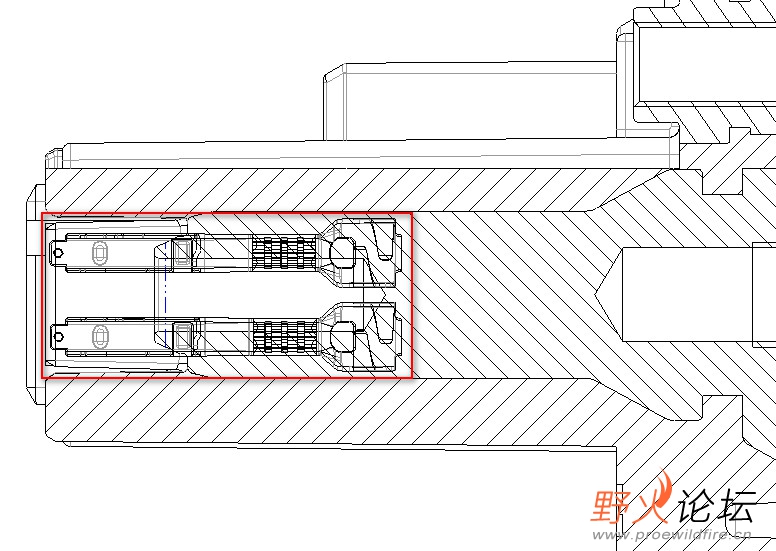

附图里的红色线框的端子，在剖面图里应该不显示出来，但却以线条形式显示出来了！
求助各位大神帮忙看看是什么原因啊！
谢谢！

威廉 · 发表于 2021-10-11 16:03

你的零件确定隐藏了

yzhq815 · 发表于 2021-10-11 16:31

端子有曲面，需要隐藏

wanghenghui · 发表于 2021-10-12 10:36

本帖最后由 wanghenghui 于 2021-10-12 10:38 编辑

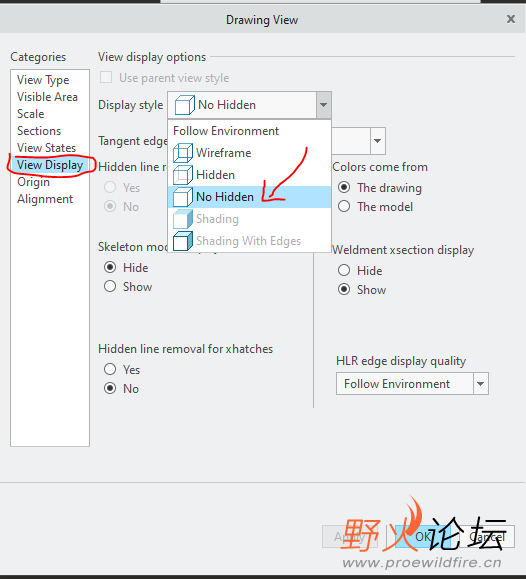

看图。

还可以去用【简化表示】，这个方法更灵活，但是有点繁琐。去PTC帮助中心看看

残阳西下 · 发表于 2021-10-12 10:54

在模型树隐藏曲面就行

hebutllj · 发表于 2023-9-24 11:26

我也遇到了，外购件很多都是中间格式转换的曲面，做剖面时，所有曲面都会以线条方式显示出来，内部的线条不能消隐，这个问题楼主解决了吗？

beyondyimi · 发表于 2023-10-8 07:42

如果是整体将这个零件隐藏，可以先三维里面建一个图层，并将这个零件添加到这个图层里，然后在工程图，切换到图层，选对应的视图，然后隐藏这个图层即可。这样可以保证只在这个视图里隐藏，其它视图还可见。
