工程图中尺寸标注怎么实现角拐？

chen0927

新手在做练习区的工程图又碰到问题了，如何才能实现下面50哪个尺寸的标注？

chen0927

还一问下面平行度又是怎么标出来的？有哪位大哥能推荐些工程图尺寸标注方面的学习资料，学了林清安的ProE.4.0 工程图，感觉说的好浅。

chen0927

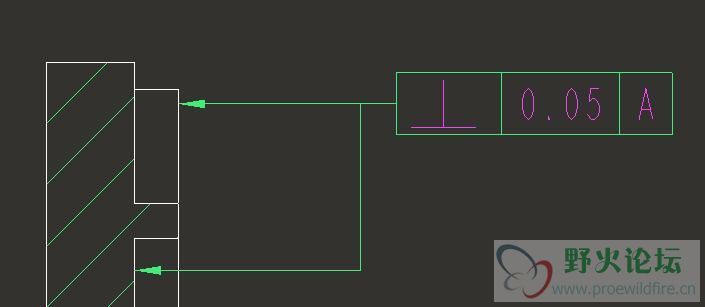

垂直度公差的标注解决了，用注释做;注释--带引线--输入--水平--标准--缺省--制作--按Ctrl选上下两面，文字内容@[?@]@[0.05@]@[A@],?号就是哪个垂直度符号，就会有作出两条线的行位公差了，然后下面哪个引线用插入--角拐拉重直

[ 本帖最后由 chen0927 于 2009-1-13 23:53 编辑 ]

kill007

原帖由 chen0927 于 2009-1-13 22:52 发表
还一问下面平行度又是怎么标出来的？有哪位大哥能推荐些工程图尺寸标注方面的学习资料，学了林清安的ProE.4.0 工程图，感觉说的好浅。

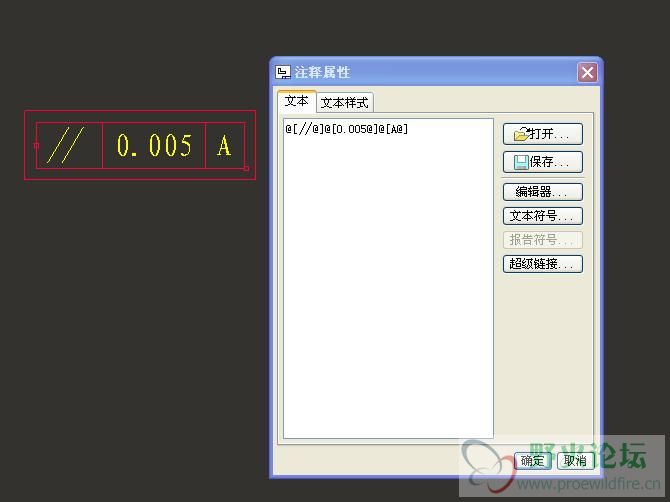

你那个平行度可以手动输入:



看得清吗？

chen0927

楼顶哪个R50怎么标注？有谁知道的麻烦说下

chen0927

谢谢四楼的回答，我可能没说清楚。当时想问的是一个行位公差怎么标注才会有两个指引线，后来看了论坛里注释的教程，才知道是用
注释做的，然后用角拐拉成上面的样式。不知道还有没有更简便的方法！！

31358302

我也没找到好办法
你所说的几何公差和R50半径标注，都可以注释加角拐来完成。
5.0可以直接标出带折线的半径。

chen0927

谢谢版主的回复，我再试试看R50怎么用注释作，期待5.0正式版。感觉还是Inventor的工程图标注最人性化了

yongsong

R50的标注方法只有在5.0中才可以直接标出来，几何公差则不用，2.0的就可以了

bjjob1

学习了，注释加jog，不错的方法
