creo出工程图可以把展开图与成型件的投影图放在一个图纸里设置好吗？

wjwy7579 · 发表于 2021-6-22 23:32

你这个是展开图当主视图两边下面折弯图，
手工是这样做的先模型设置截面图并且搞好视图简化表示
放置工程图时候把展开图放上去主视图三视图边上截面视图再把主视图拉走用展开图代替。自动的话目前是没有的要自动也是三视图加展开图和你这种不一样你的这种也是我公司目前习惯的一种，我知道SW是有插件可以自动实现而且装配开始全自动动包括标注但CREO目前真没这个插件，不过看到过高手设置快捷键吧点主视图可以自动变成展开图代替。

wuwubaibai · 发表于 2021-6-23 00:36

給你一個思路參考
工程圖模板設定基本三視圖+簡化表示+剖視右+剖視下
對於不要太複雜的基本剖視就能當折彎圖使用~至於太複雜的..目前只能手動

veafin · 发表于 2021-6-23 09:18

用简化表示就好

MVC_ · 发表于 2021-6-23 16:11

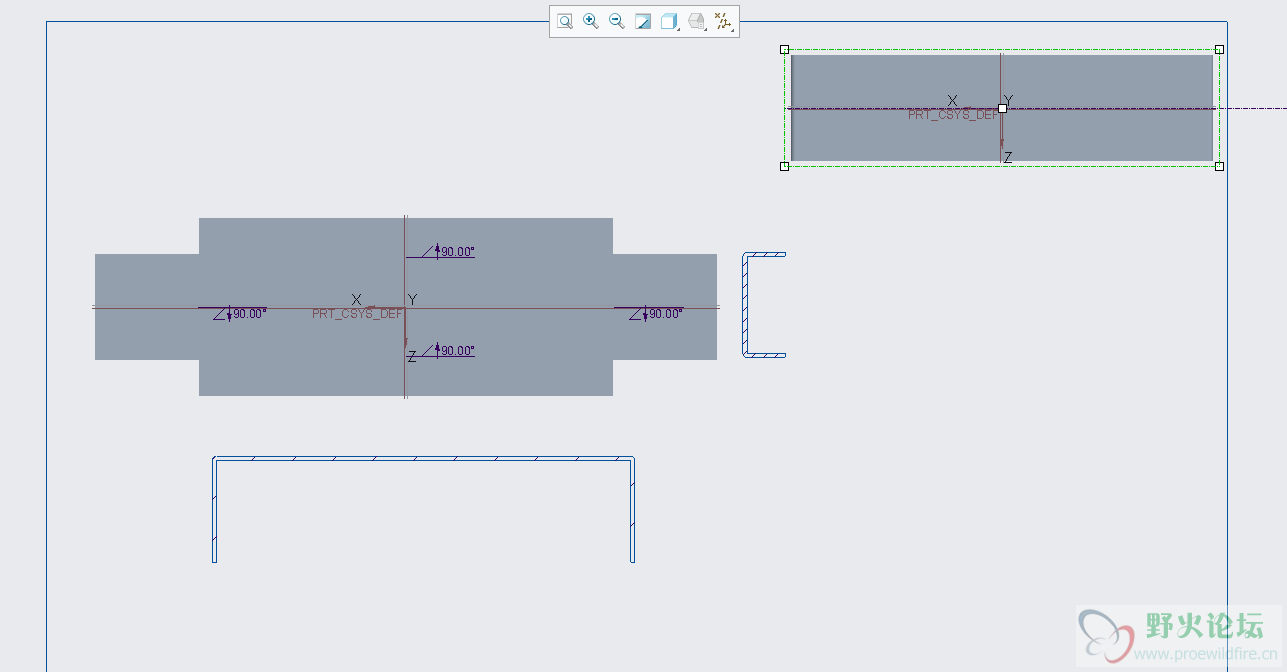

蟹蟹各位前辈，我用旋转视图实现了不过有些受限，简单零件可以这么搞，复杂的估计就不行了，而且绘图文件上的成型图只能后期导出cad在去掉，我上个图。

proe2015 · 发表于 2021-6-24 11:20

MVC_ 发表于 2021-6-22 16:04
链接过期了，老哥

链接：https://pan.baidu.com/s/1yMhwNgeGEH75mnyzyirmWg
提取码：tdc7

zhoujianhui54 · 发表于 2022-8-17 22:30

设置好模板文件，能自动出成型图和展开图在同一工程图里
