如何在组件工程图中显示零件局部，

c3613037 · 发表于 2021-6-2 10:18

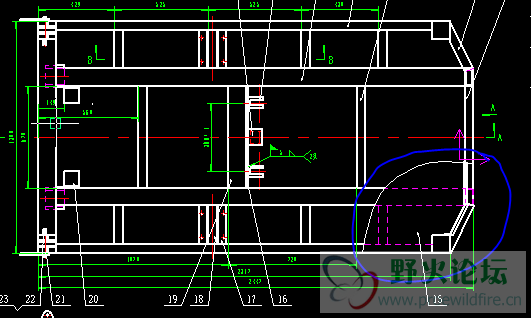

图如下，我现在要画一个架子，但是架子上面覆盖了一层板，板下面有复杂的焊接结构，如何实现工程图中把板显示一部分，就像图中蓝色圈里的一样，而让局部视图外（就是蓝色圈外）的下面结构显示出来，这样我就可以对下面进行标注，也能表示明白上面有一层板。

bazingasir · 发表于 2021-6-2 10:43

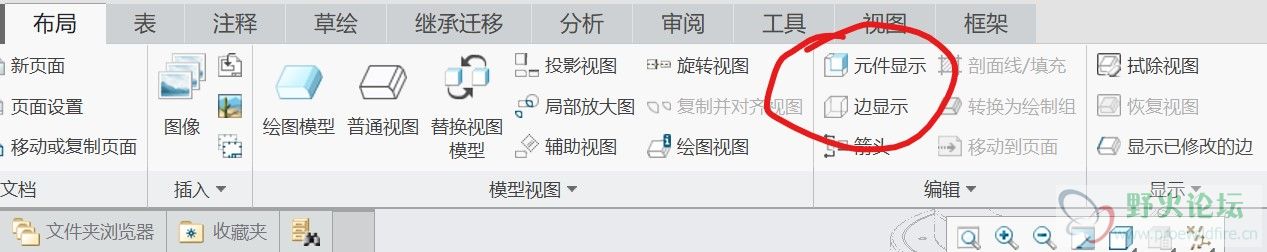

如图，你可以自己探索下。

c3613037 · 发表于 2021-6-2 10:55

bazingasir 发表于 2021-6-2 10:43
如图，你可以自己探索下。

我试过了，元件显示是整个元件都不显示，但是我想让他显示一部分

bazingasir · 发表于 2021-6-2 11:11

c3613037 发表于 2021-6-2 10:55
我试过了，元件显示是整个元件都不显示，但是我想让他显示一部分

你试过边显示吗？

c3613037 · 发表于 2021-6-2 11:12

bazingasir 发表于 2021-6-2 11:11
你试过边显示吗？

试过，不行

qq202777898 · 发表于 2021-6-2 11:13

这个应该先做一个剖面然后显示剖面的时候点局部显示

c3613037 · 发表于 2021-6-2 11:15

qq202777898 发表于 2021-6-2 11:13
这个应该先做一个剖面然后显示剖面的时候点局部显示

剖面会将整个组装体都剖掉，局部显示也只显示组装提的局部，无法弄出图中效果

liurunxing · 发表于 2021-6-2 13:26

c3613037 发表于 2021-6-2 11:15
剖面会将整个组装体都剖掉，局部显示也只显示组装提的局部，无法弄出图中效果

正如6#楼所说，做剖面，局部显示。
剖切位置要选合适，在板厚的位置，相当于将板子局部揭掉了。
从图中看，板子只留下了右下角一点点？

昭扬天下 · 发表于 2021-6-2 16:56

局部放大，然后视图显示独立，就可以显示虚线了

zhouzhouag · 发表于 2021-6-2 23:13

建议局部放大图，标注清楚！实在不行就CAD里面搞，
