请问这个多边棱柱用混合扫描的方法怎样画啊？

wy168 · 发表于 2021-3-23 21:23

本帖最后由 wy168 于 2021-3-23 21:27 编辑

请问这个多边棱柱用混合扫描的方法怎样画啊？

zhouzhouag · 发表于 2021-3-23 23:03

按照你的图纸，混合是画不了的，

sdyantaidj · 发表于 2021-3-24 08:13

我是用边界混合曲面，再转为实体

copland · 发表于 2021-3-24 08:36

sdyantaidj 发表于 2021-3-24 08:13
我是用边界混合曲面，再转为实体

请问曲面转实体咋转呢？谢谢

sdyantaidj · 发表于 2021-3-24 09:41

copland 发表于 2021-3-24 08:36
请问曲面转实体咋转呢？谢谢

这里有个贴子，有我画的，也有别人画的，供参考。
我画的比较复杂，终究是刚学嘛

http://www.proewildfire.cn/thread-170791-1-1.html

kffjpk · 发表于 2021-3-25 08:08

我的思路： 1先旋转出主体，2拉伸切出中间六边形 3拉伸实体三角形（参照六边形其中一边），4阵列拉伸实体 5旋转切出拉伸实体，达到图纸30mm和55mm的尺寸.

野火 · 发表于 2021-3-25 20:07

帮帮忙八角螺母不会画，小弟感激不尽！
http://www.proewildfire.cn/thread-28671-1-1.html
(出处: 野火论坛)

copland · 发表于 2021-3-27 09:30

sdyantaidj 发表于 2021-3-24 09:41
这里有个贴子，有我画的，也有别人画的，供参考。
我画的比较复杂，终究是刚学嘛

谢谢回复！

18742538862 · 发表于 2021-4-6 10:00

kffjpk 发表于 2021-3-25 08:08
我的思路： 1先旋转出主体，2拉伸切出中间六边形 3拉伸实体三角形（参照六边形其中一边），4阵列拉伸实体 ...

试过了，不行，旋转切除后顶部变成圆

kffjpk · 发表于 2021-4-7 09:45

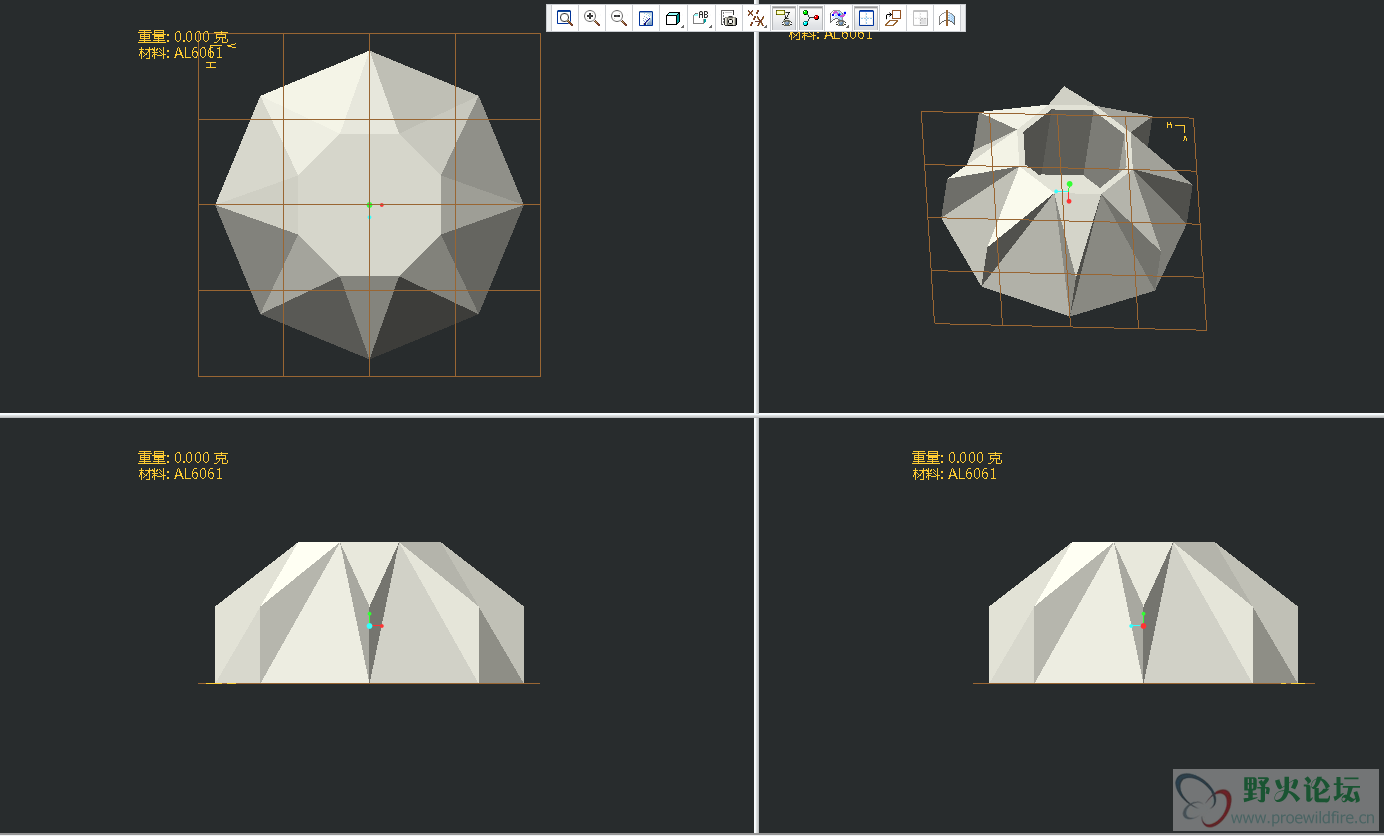

抽时间画了一下模型；
