关于工程图线型和颜色的问题

biqingyunxiao

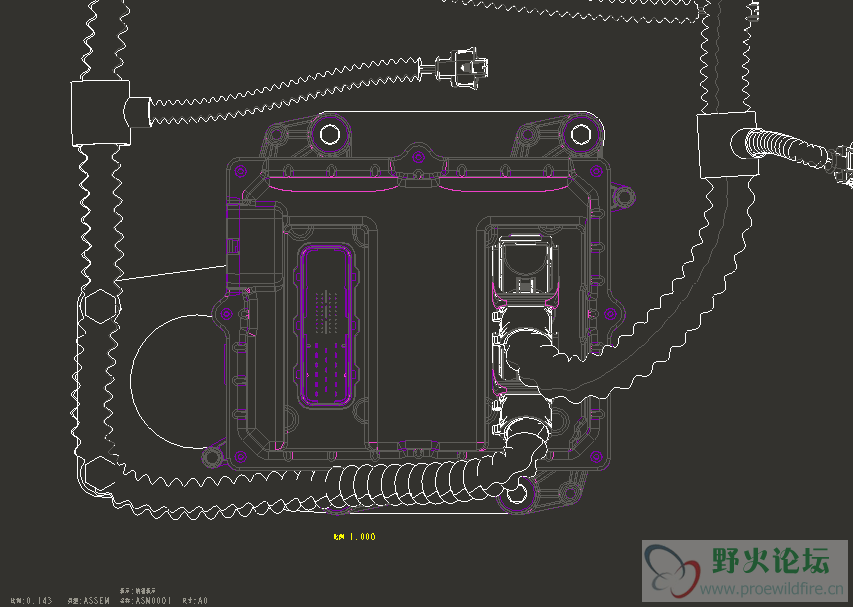

诸位前辈好，小弟用proe生成的工程图其投影轮廓线线型和颜色显示的不一样。切边的现实也不一样。我想将它调成投影轮廓线为粗线白色，切边线显示为灰色。请问诸位前辈，如何更改设置才能达到。小弟在此谢过诸位前辈，不胜感激。下面有附图，请诸位前辈过目。

zmorphis

PROE转AUTOCAD的转换设置图层、颜色、线型
http://www.proewildfire.cn/thread-11591-1-1.html

biqingyunxiao

谢谢前辈了。可是我想让它在proe工程图中显示的很正常，就像在auto cad中一样。那怎么设置呀！谢过前辈了。

31358302

你说的问题有些乱，PROE默认的情况下
外轮廓线为白色，线型为连续线
虚线为灰色线，线型为连续线
相切线，可以通过双击视图，在视图显示中，相切边显示样式修改为无，灰色连续线或中心线等其它线型。
