请问大神们，怎么断开标注文字所在的轮廓线？？

315290549

请问大神们，怎么断开标注文字所在的轮廓线？？

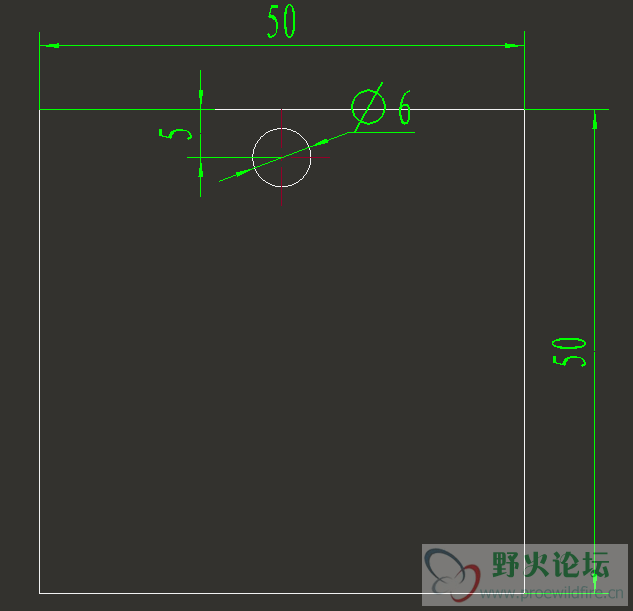

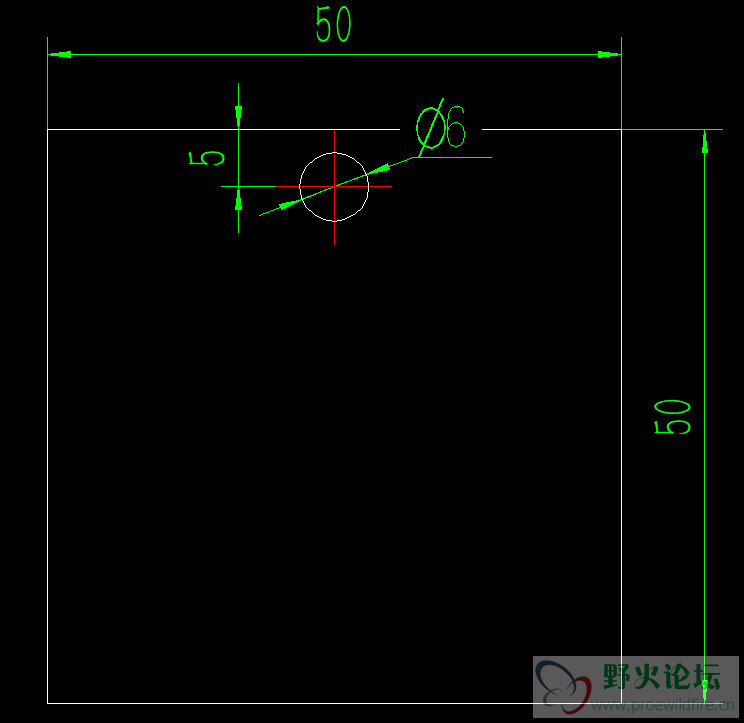

有时标注尺寸时因空间限制，标注的尺寸文字刚好在零件的轮廓线上，怎么才能把文字所在的轮廓线给断开呢？如图片所示要求。

qqhhdd

不妥，剖面线、中心线可以断开，轮廓线被断开容易被读图时误解

315290549

qqhhdd 发表于 2020-12-24 13:19
不妥，剖面线、中心线可以断开，轮廓线被断开容易被读图时误解

可是机械制图有这样标注的啊，我之前都是用CAD标注的，这样断开感觉挺好的，清晰明了，现在改用proe标注，好多都不习惯呢，您有什么办法吗？

zhouzhouag

其实都差不多的，调整位置就可以了

liulin_ch

315290549 发表于 2020-12-24 13:35
可是机械制图有这样标注的啊，我之前都是用CAD标注的，这样断开感觉挺好的，清晰明了，现在改用proe标注 ...

印象中轮廓线是不能断开的吧

bazingasir

你把圆直径标注移动下位置不就好了？一般没有打断轮廓线这个操作的。

315290549

liulin_ch 发表于 2020-12-24 14:31
印象中轮廓线是不能断开的吧

有时候比较复杂的零件，尺寸比较多，空间不够，有些尺寸只能放在轮廓线上了，我用CAD可以直接断开，proe就不会了。

315290549

bazingasir 发表于 2020-12-24 14:34
你把圆直径标注移动下位置不就好了？一般没有打断轮廓线这个操作的。

如果没别的好办法的话那就只能移动位置了，关键碰到比较复杂的零件，尺寸又多，没地方移动，那就只能放在轮廓线上了。

bazingasir

315290549 发表于 2020-12-24 15:10
如果没别的好办法的话那就只能移动位置了，关键碰到比较复杂的零件，尺寸又多，没地方移动，那就只能放在 ...

你的做法本身就是不规范的。尺寸线标注一般都最好放在实体外面，不要放在实体里面或者与实体轮廓相交。

野火

不可能一个尺寸除了轮廓线就没地方放了
