工程图标注时用辅助线

88301927 · 发表于 2009-1-7 07:23

工程图标注都时候用到辅助线怎么划啊？
比如~一个圆孔不在长条工件的中心线上~得标注出圆孔中心到中心线或边的距离~需要一条辅助线
这个时候怎么画呢？

wangwo99 · 发表于 2009-1-7 08:06

如果你是用零件投影出的工程图，在零件窗口选择创建基准直线工具，选择圆孔，中心线就出来了，再到工程图窗口重新生成一下，再显示基准，就可以看到了。

苹果树下 · 发表于 2009-1-7 11:32

直接显示圆孔的基准轴就OK了

zhangfeng412 · 发表于 2009-1-7 16:18

有两种方法：
1，先转到的你的零件中创建这两根轴，然后回来用显示拭除选项显示出来；
2，在你的工程图中创建，导入模型之后，右边最下方有创建基准轴，按着提示一步一步下去就可以了

88301927 · 发表于 2009-1-7 19:04

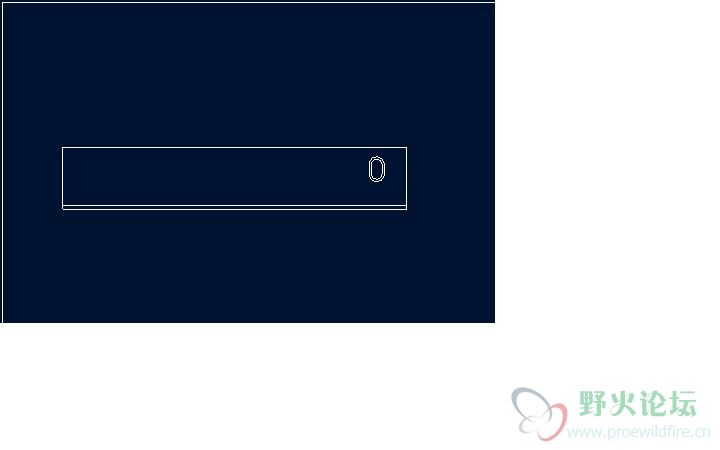

我的是一个长圆孔~~不好创建基准线啊

88301927 · 发表于 2009-1-7 19:21

我的这个中心线不会画了~~
有知道的大侠快告诉下

secondangle · 发表于 2009-1-7 19:23

在中心创建一根轴，然后显示轴就行了

88301927 · 发表于 2009-1-7 21:17

是在工程图中创建还是在零件图种创建啊、？

31358302 · 发表于 2009-1-8 08:13

我们已经有一篇精华帖了，看看吧
http://www.proewildfire.cn/forum ... =%D6%D0%D0%C4%CF%DF

有关中心线的帖子也不少，搜索一下吧

88301927 · 发表于 2009-1-8 22:00

谢谢版主~万分感谢啊呵呵
