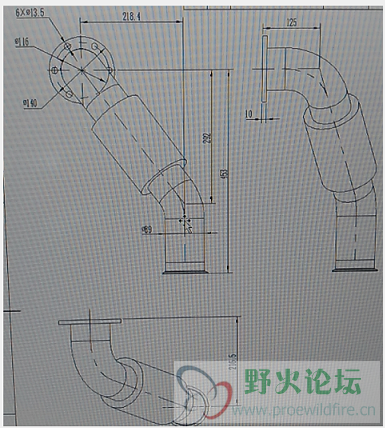

这种3d管道，用什么方法来画，比较快

浩浩007 · 发表于 2020-11-4 17:44

这类管道，我都是瞎凑的，中心线和XYZ平面都不平行，该怎么画比较好

dccdty · 发表于 2020-11-4 18:36

方法一：两个投影面草绘轨迹线，求交线得到空间轨迹，扫描命令
方法二：偏移坐标系建立基准点，管道命令

xiaobao · 发表于 2020-11-4 20:22

方法一：按实际的部件画，把几个零件先画好，比如，带短节法兰、两个不同的弯头、一个端管及一个快速接头，然后把他们装配起来就好。
方法二：在管道模块里画也行。

gaokua · 发表于 2020-11-4 20:54

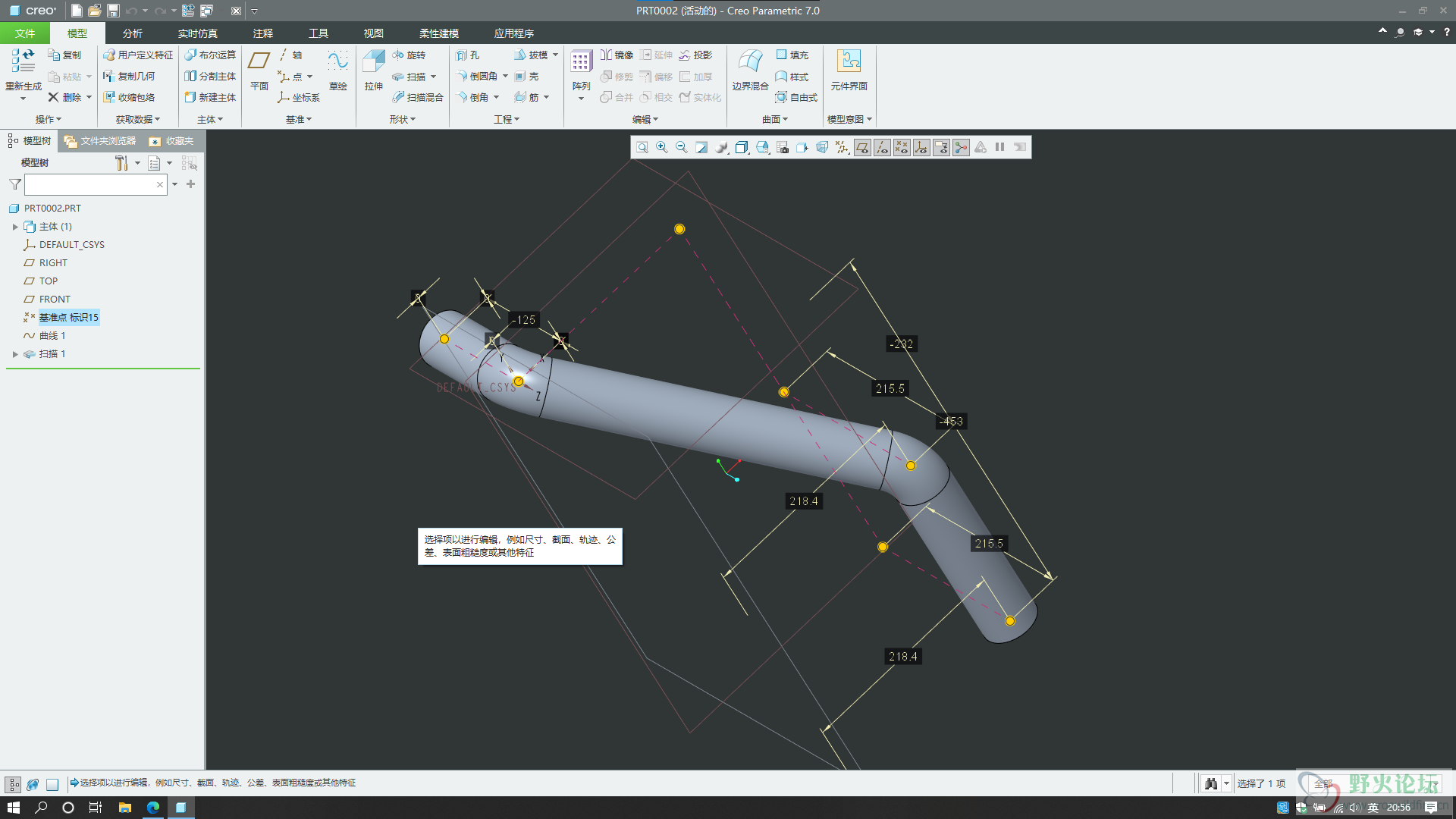

描点连曲线扫描管道
