钣金展开尺寸与实际不符尺寸是什么原因？

xiaobao

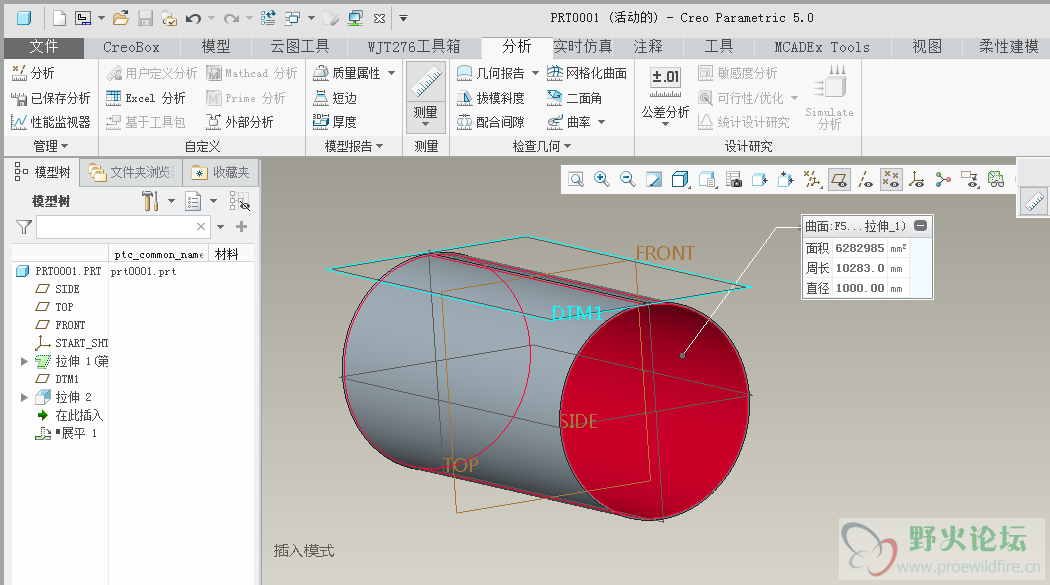

俺是菜鸟，学习钣金时间不长，用Creo 4.0最近画一个筒体尺寸（mm）：内径Φ1000x10（壁厚），长度L=500
1.展开后测量筒体的展开尺寸为3141.59mm，可能是1000x3.1415926=3141.59mm

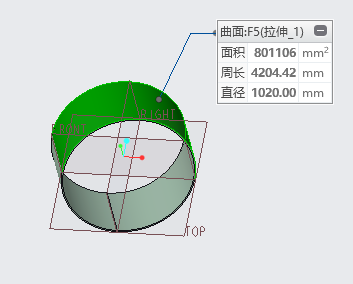

实际上我们都知道，钣金的展开是按筒体的中径，也就是1010x3.1415926=3173mm
而且厚度越厚展开的长度越长，为什么软件会出现这样的结果，哪我们用软件展开还需要加什么系数吗？
2.我用3173mm长度的板材，去卷制一个内径1000mm厚度10mm的筒体，实际是正确的，但是用软件钣金模块中的折弯，折弯有一个功能：轧制（我理解是卷制），结果出现错误，但我将尺寸修改到3141mm，软件正常，但现实如果按3141mm下料卷制，筒体内径肯定就小了，这又是为什么?而且我看，用3141尺寸建模，折弯后的缝隙很大，差30几mm，这是为什么？

vickylee0624

我做了下，展开的尺寸和你的不一样，和中性层展开的尺寸所差无几，我感觉是不是你的设置或者做的模型哪里有出入。仔细校对一下，看看

fuguangyi

按你的尺寸，展开就是3173，你那折弯系数有问题

wjwy7579

用K因子 很精准

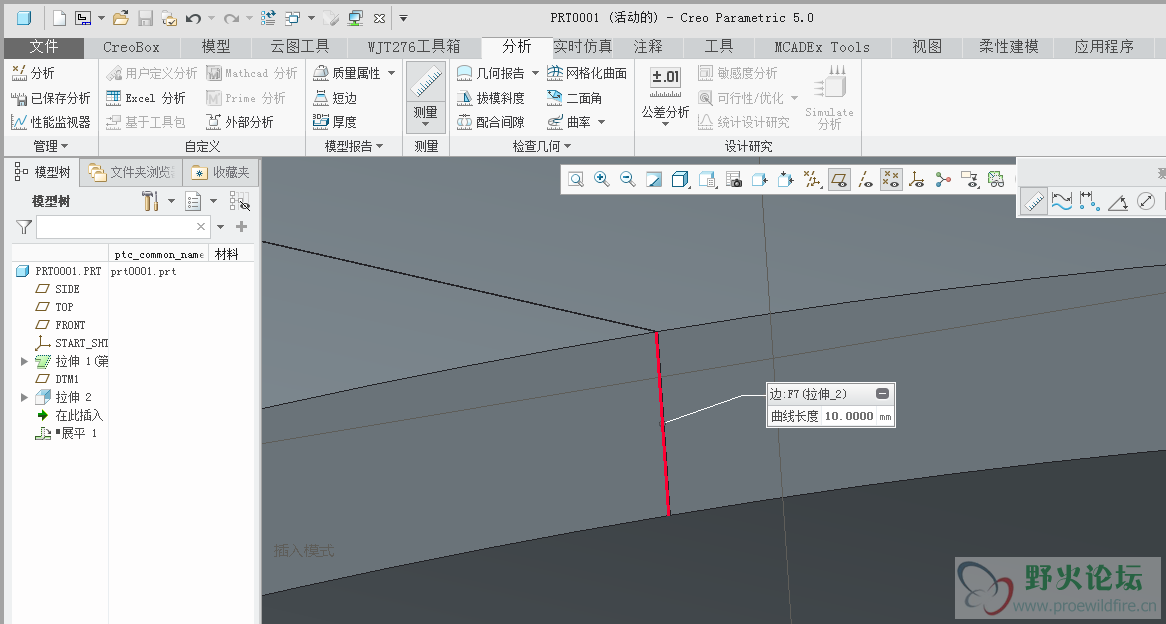

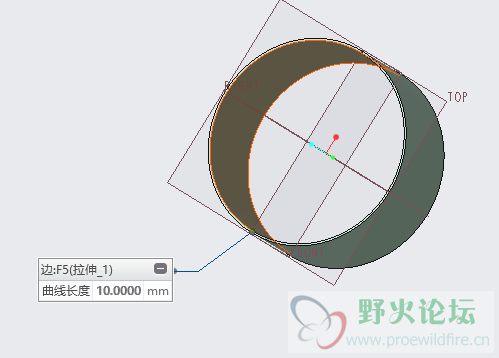

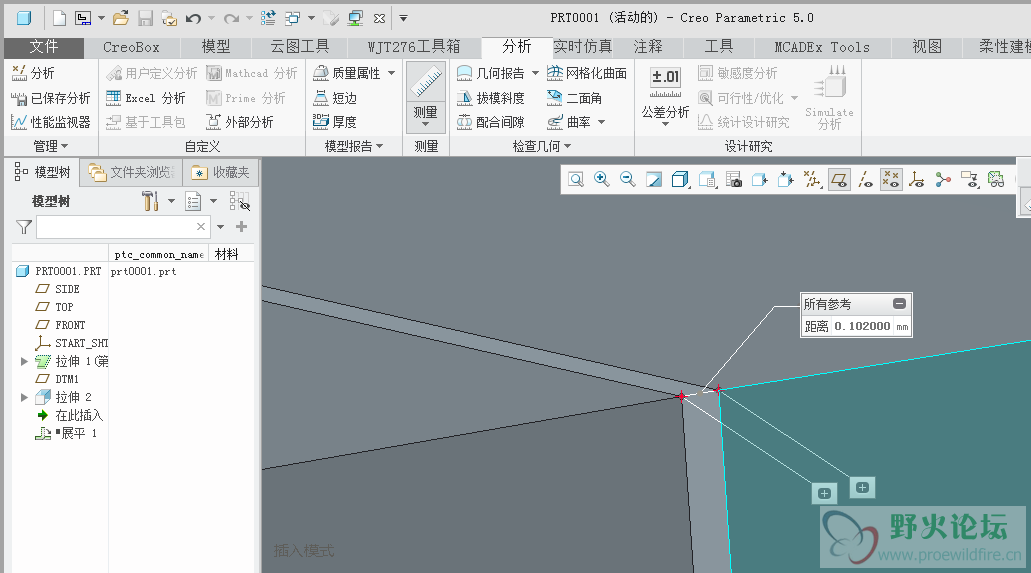

1) 首先建模 内径1000mm 板厚10mm 并开缝隙 暂定0.1MM缝隙

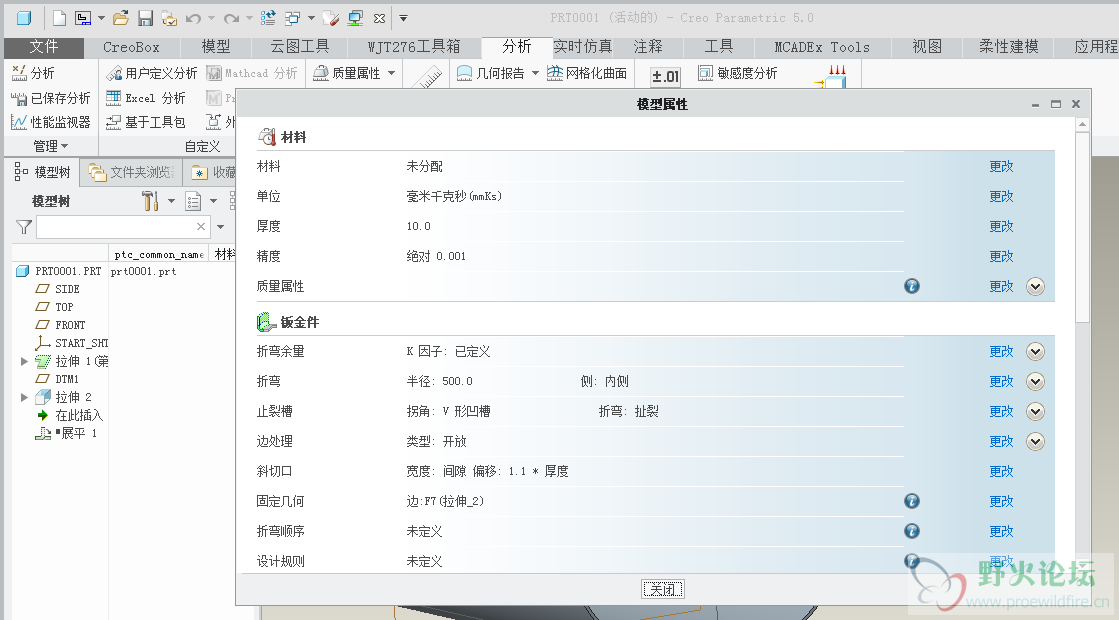

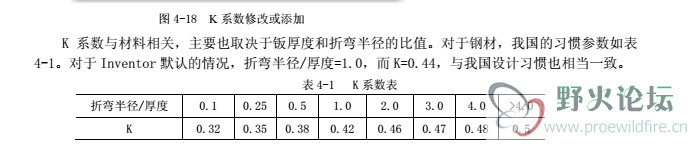

2) 按照我国常规K因子习惯表设置

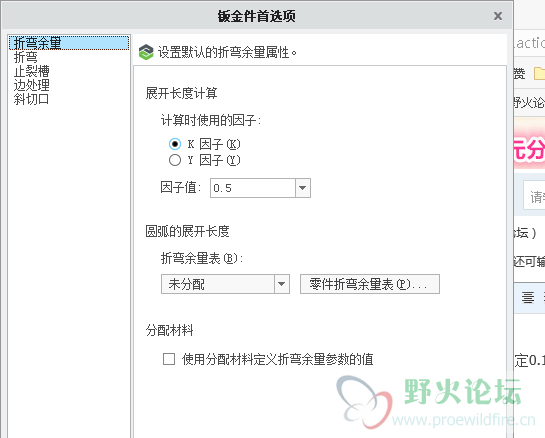

K因子为0.5

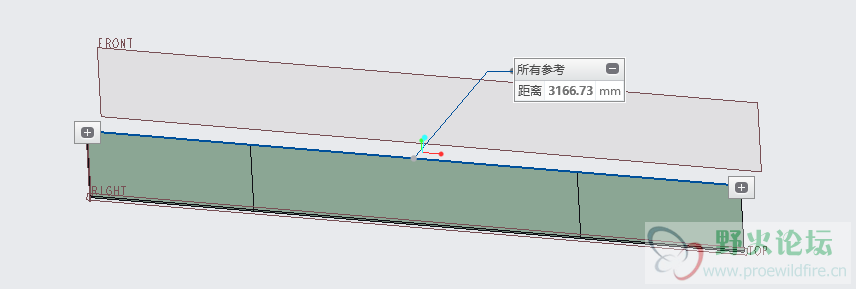

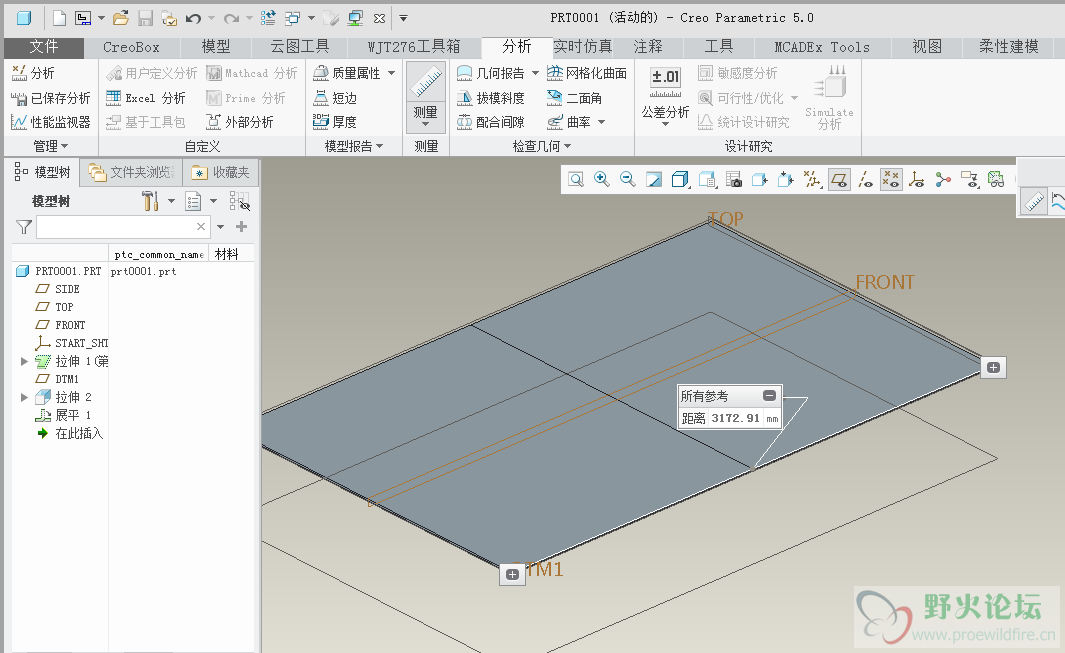

3) 展开 搞定 3172.91

xiaobao

我使用的是默认的折弯系数，我在重新做一下，谢谢各位赐教

xiaobao

按老师的要求调整了K因子=0.5，结果是对的，软件默认Y=0.5，我想知道，Y因子是做什么用的？

dccdty

xiaobao 发表于 2020-10-25 10:52
按老师的要求调整了K因子=0.5，结果是对的，软件默认Y=0.5，我想知道，Y因子是做什么用的？

Y因子一般用于多种折弯半径零件的折弯表

真诚到永远

我也是晚上开始学碰到和楼主一样的问题，就是奇怪，平时购买材料都是内径+壁厚*3.1416实际生产都是这样操作，为什么软件计算的尺寸对不上，感谢wjwy7579的教学资料。

jrancc

中性层=0.4T

Torren

wjwy7579 发表于 2020-10-24 20:42
用K因子 很精准

1) 首先建模 内径1000mm 板厚10mm 并开缝隙 暂定0.1MM缝隙

太有用了
