加强筋与面组成型

KerrZhang

时间和精力关系，有些日子没和大家聊聊了。各位还好吗？
几天前，有初学者问，为什么面组成型（Quilt Form）是灰色的。

论坛里有朋友同样困惑。

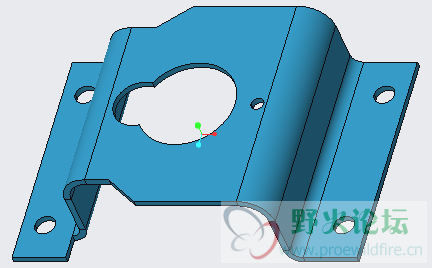

这里，以创建加强筋为例，和朋友们简单聊聊面组成型。全部截图基于正版7.0版本。
加强筋是钣金件常见特征之一。其设计意图是不增加钣金厚度而增加其结构强度。
大家知道， Creo菜单特点之一是context-sensitive，任何工具只会在需要的时候出现或可用。面组成型也不例外。模型中有可收集面组时，该工具才可用。
打开钣金模型文件。

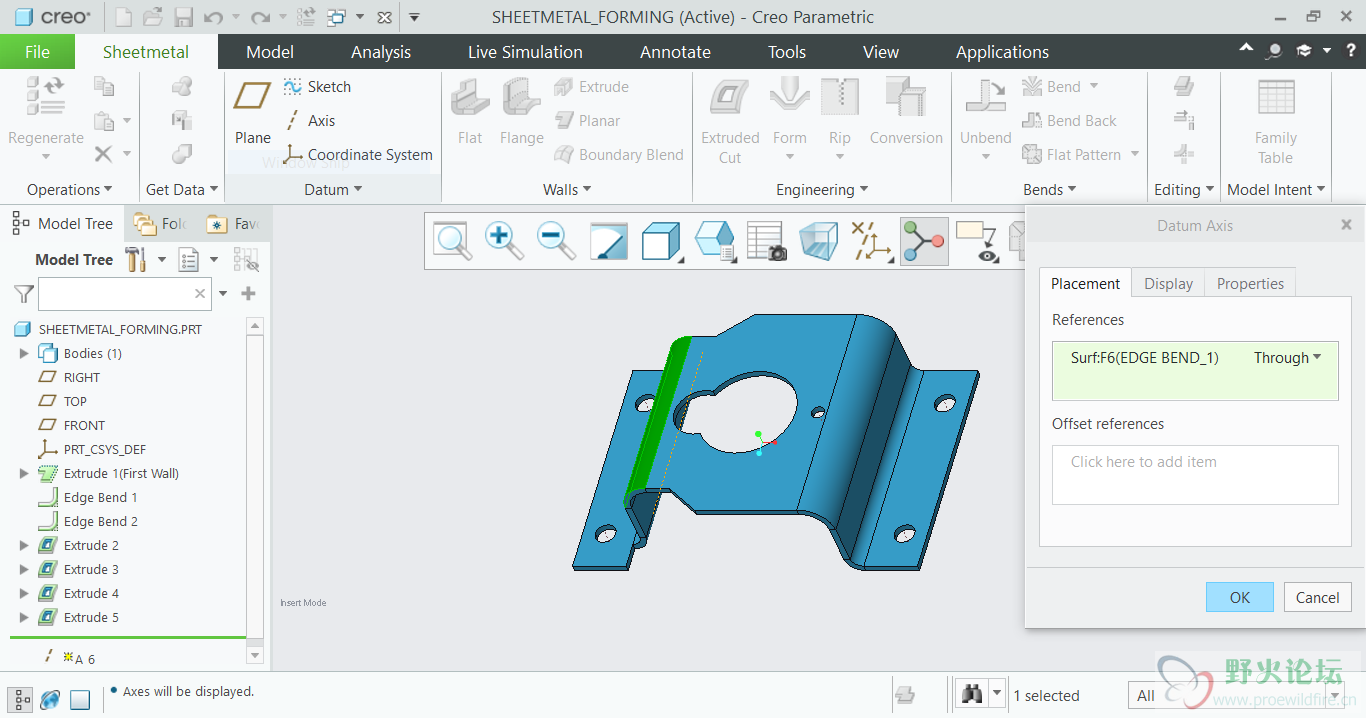

创建基准轴A6。

基于A6，创建基准面DTM1。该基准面将作为面组草绘面。

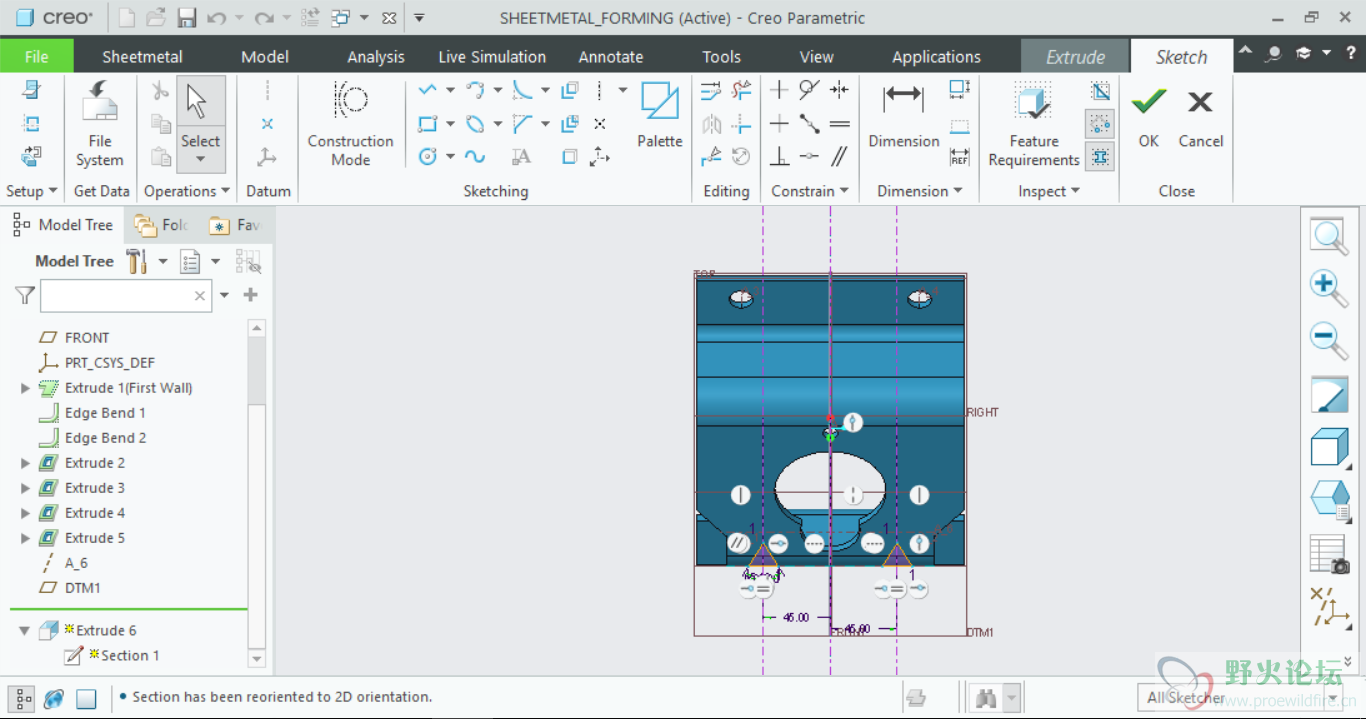

拉伸，草绘。

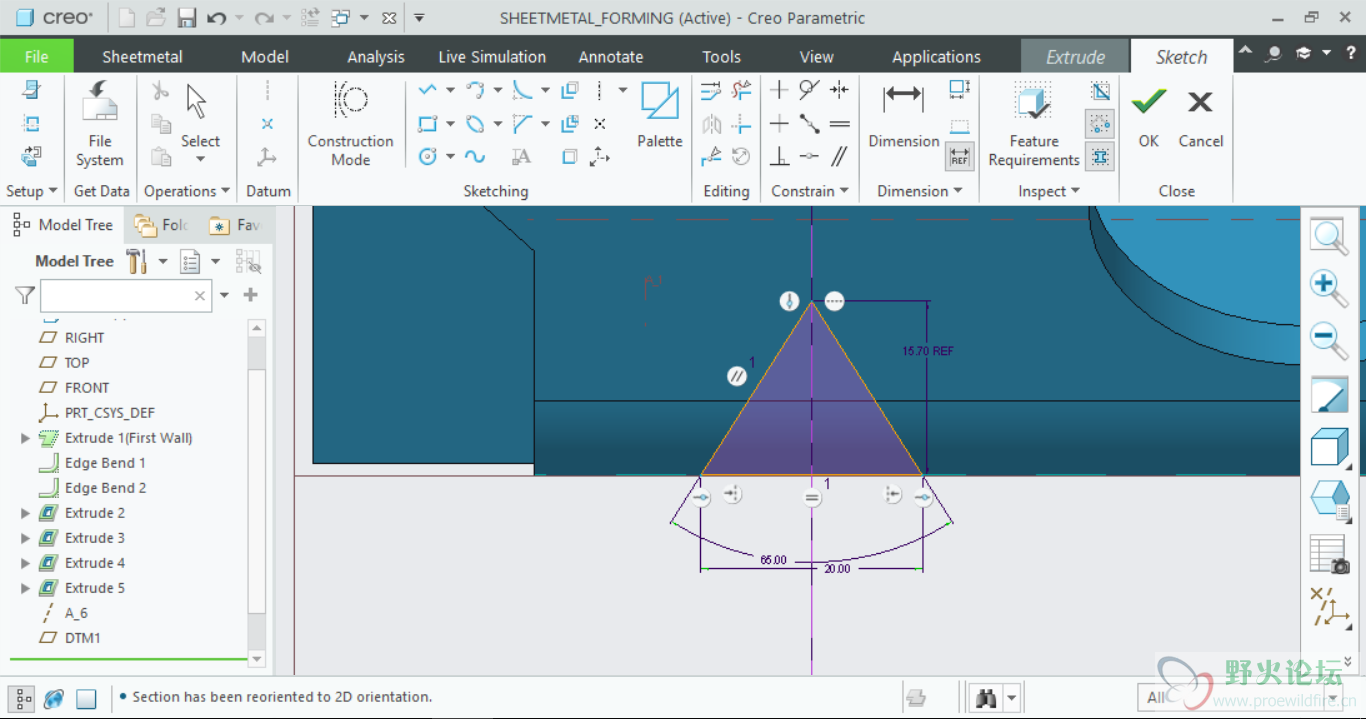

下图请参考草绘细节。

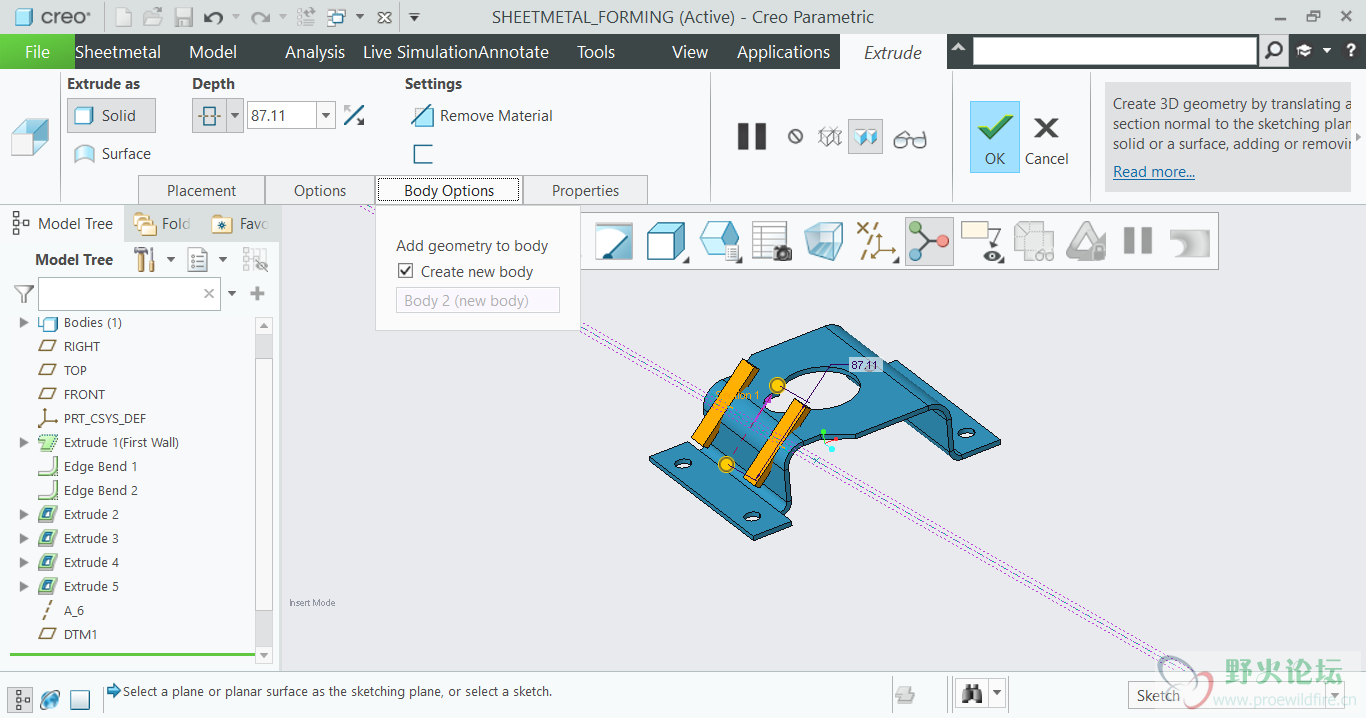

草绘完成，点OK。系统切换至拉伸界面。Extrude as 选择Surface。其它选项和输入如图所示。

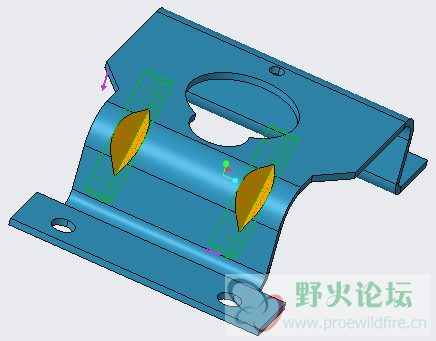

加亮特征是完成的曲面。

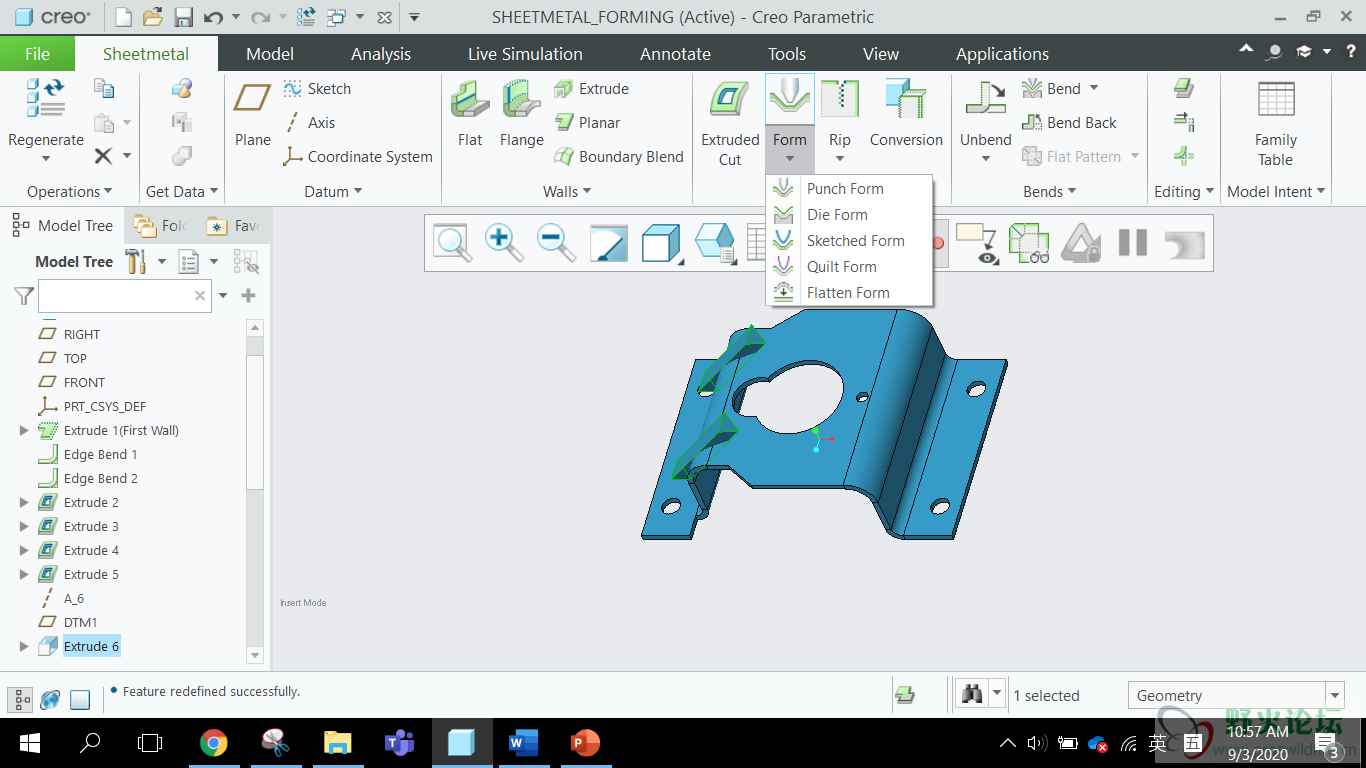

现在点击成型，你会发现，面组成型已经激活。

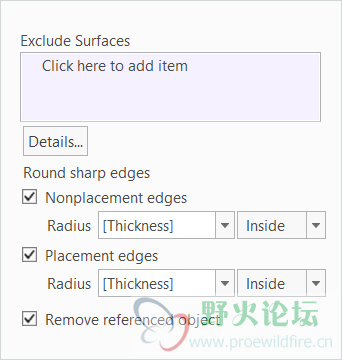

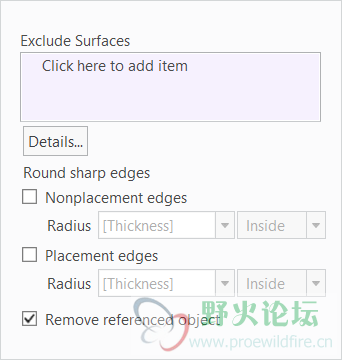

保持面组被选中。点击面组成型。选项中勾选删除参考曲面。

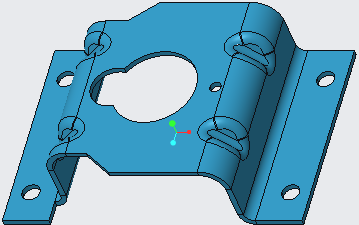

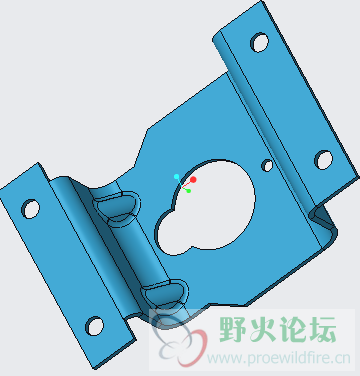

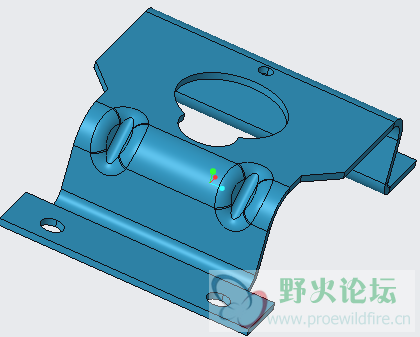

面组特征清晰出现在钣金件上。

不在放置曲面的锐边、位于放置曲面的锐边，全部倒圆角。



重复以上步骤，在零件另一侧创建面组成型特征。

本例中，假设拉伸创建的，不是曲面而是实体（solid），那么实体的表面能不能作为曲面被收集呢？有兴趣的朋友试试。

附上创建加强筋前模型文件，方便大家练习。
