零件转工程图里有紫色的线无法彻底取消

jy1990702 · 发表于 2020-8-24 15:38

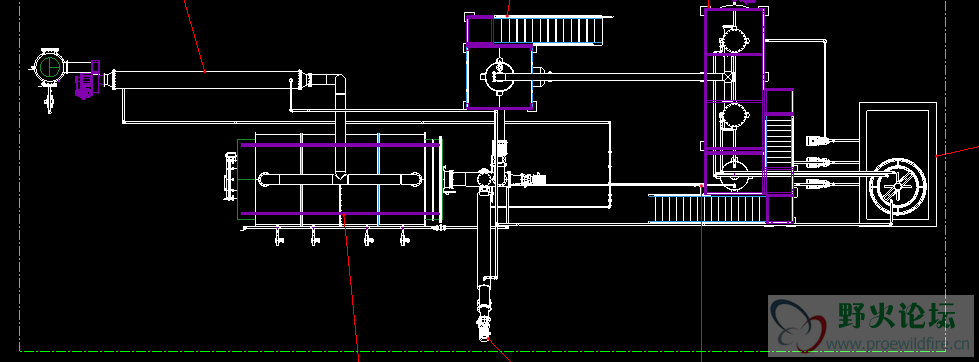

零件转工程图里有紫色的线无法彻底取消，每次取消之后，下次打开还要继续取消，有没有办法一次性把紫色的线取消

jinmingh · 发表于 2020-8-24 15:48

紫色的线是曲面吧，零件里建个层，把这些曲面归纳到这个层里隐藏，保存状态，工程图里把这些层隐藏保存状态

qingfeng-nn · 发表于 2020-8-24 15:50

紫色的说明这个零件是破面的（即此零件为面组），在图层里面把这个零件或者所有面组隐藏并保存状态就OK了。

jy1990702 · 发表于 2020-8-24 16:08

jinmingh 发表于 2020-8-24 15:48
紫色的线是曲面吧，零件里建个层，把这些曲面归纳到这个层里隐藏，保存状态，工程图里把这些层隐藏保存状 ...

老哥，这个具体步骤怎么做呀？不是太了解

Wuxiao宇 · 发表于 2020-8-24 17:31

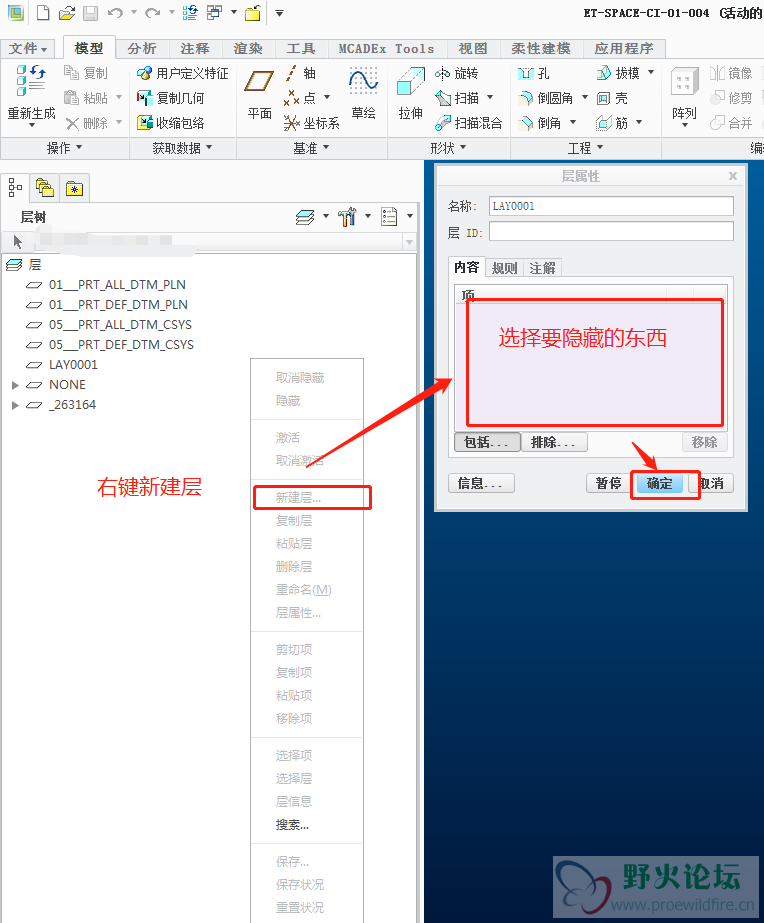

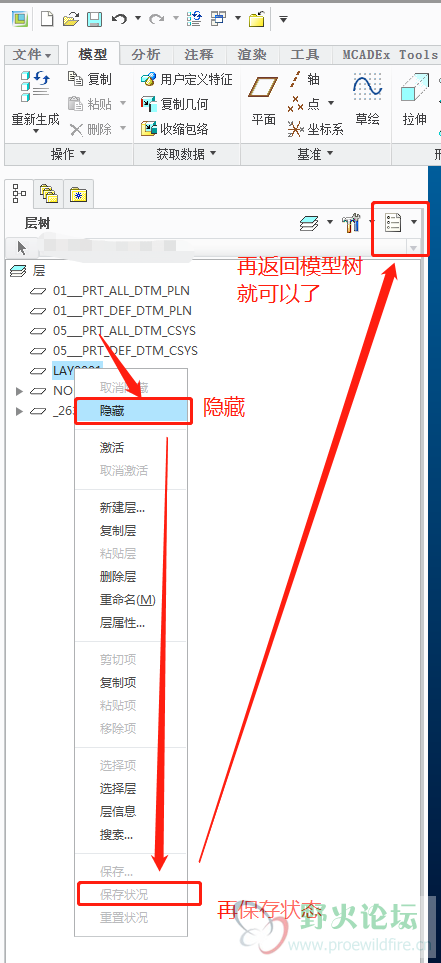

我来补充下图片

dccdty · 发表于 2020-8-24 19:10

隐藏后需要在图层中保存状况

yzhq815 · 发表于 2020-8-25 15:05

隐藏后需要在图层中保存状况

Forrest · 发表于 2020-8-28 13:24

Wuxiao宇发表于 2020-8-24 17:31
我来补充下图片

很棒，谢谢。

jy1990702 · 发表于 2020-9-8 16:17

Wuxiao宇发表于 2020-8-24 17:31
我来补充下图片

谢谢

melton · 发表于 2020-11-20 09:14

11111
