投影视图做成剖面后曲面就不能隐藏

蓝色天堂鸟 · 发表于 2020-7-20 16:34

在做工程图时一直存在一个问题：投影视图做成剖面后曲面就不能隐藏，如果不做剖面就可以隐藏。郁闷，每次外发图纸时都要到CAD里去把多余的线删掉。请问哪位大侠有好的解决办法？
谢谢

jinmingh · 发表于 2020-7-20 17:38

本帖最后由 jinmingh 于 2020-7-20 17:43 编辑

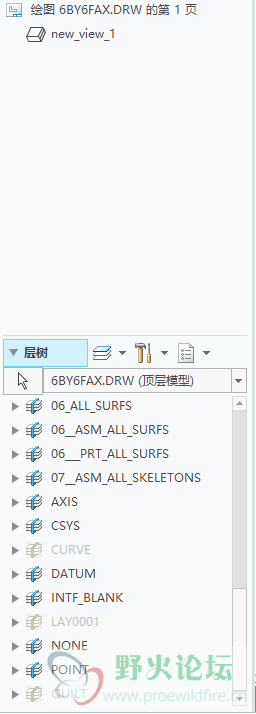

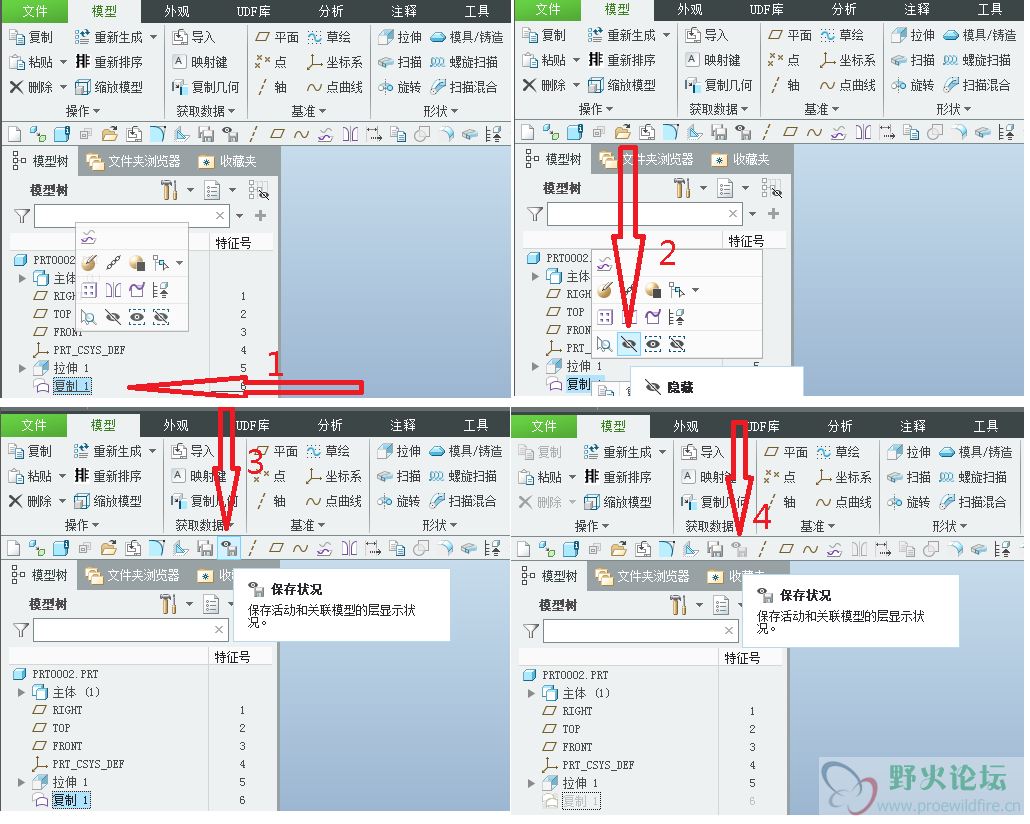

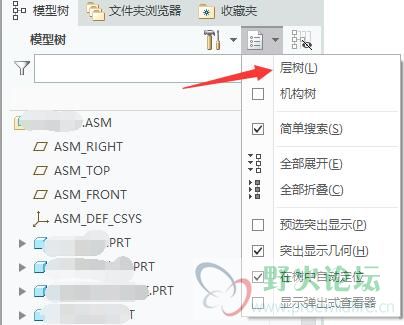

模型里面新建层，把这些曲面都归纳到这个层，层隐藏，保存状态，工程图里面把这个层再隐藏，保存状态

zhouzhouag · 发表于 2020-7-20 17:46

按二楼的做法。。。。

秋仔 · 发表于 2020-7-20 17:46

本帖最后由秋仔于 2020-7-20 18:50 编辑

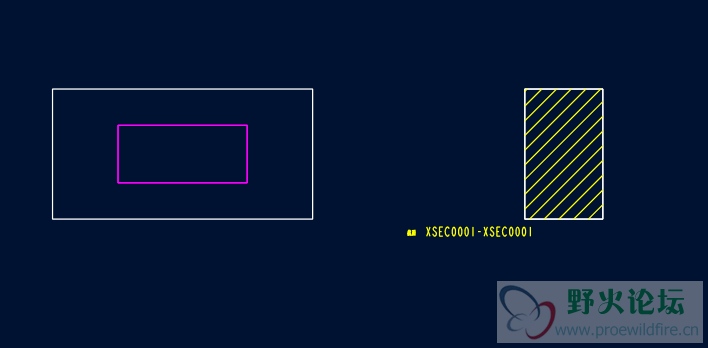

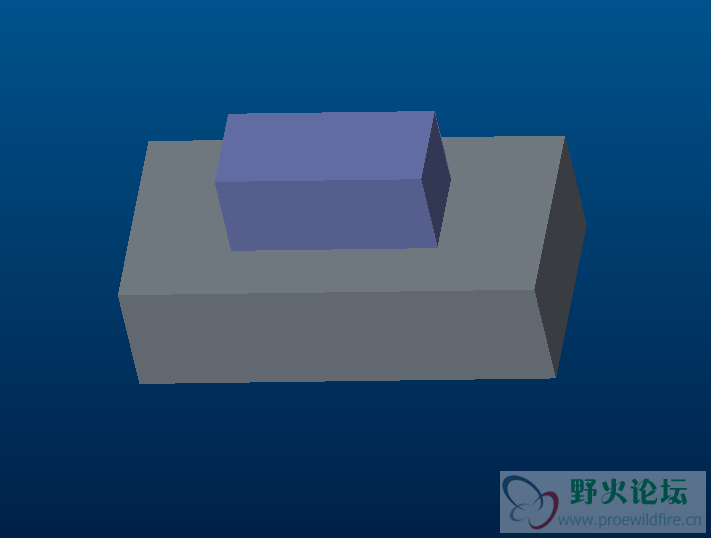

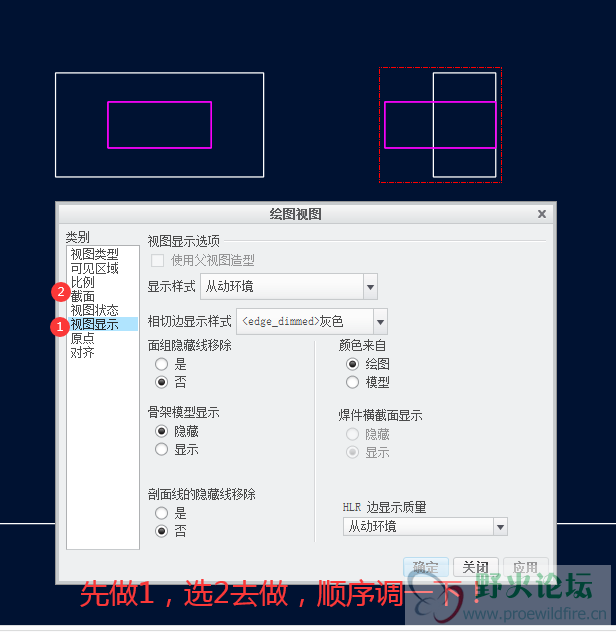

顺序调一下就好!

Wuxiao宇 · 发表于 2020-7-21 07:53

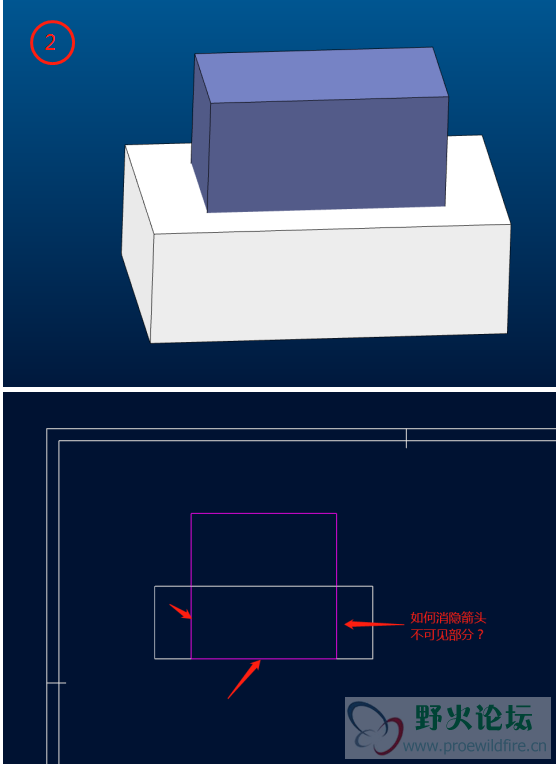

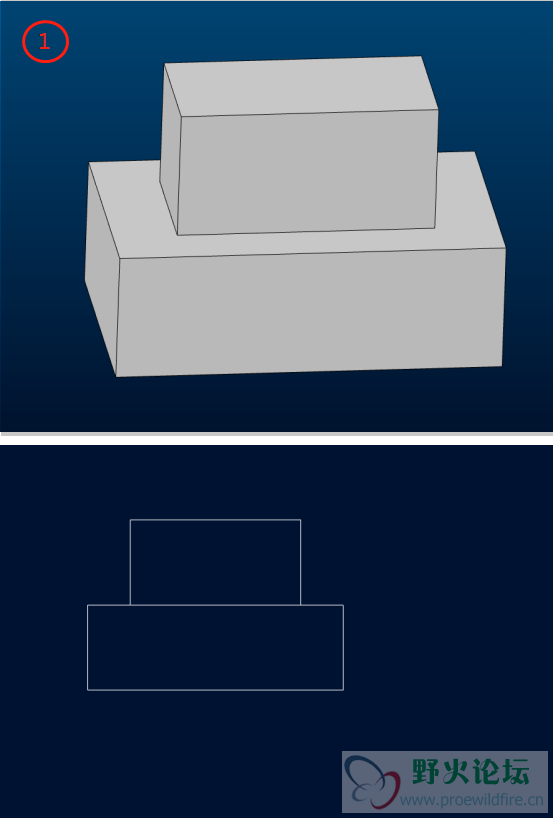

借楼问下类似的问题，图二如何才能做到图一这种隐藏不可见线的效果？
经常模型本身是曲面或者有曲面存在的需求，导图无法消隐不可见线，必须倒成CAD去删除。

2475413890 · 发表于 2020-7-21 08:45

本帖最后由 2475413890 于 2020-7-21 08:48 编辑

非实体都可以隐藏。可以选中整个模型树，全隐藏。
1.单击要隐藏的项目
2.点击隐藏，眼睛带斜杠的，第一个
3.点击保存状况，存储图标带个眼睛的那个
4.保存状况呈灰色不可用，说明已保存状况。

蓝色天堂鸟 · 发表于 2020-7-21 10:07

本帖最后由蓝色天堂鸟于 2020-7-21 10:19 编辑

jinmingh 发表于 2020-7-20 17:38
模型里面新建层，把这些曲面都归纳到这个层，层隐藏，保存状态，工程图里面把这个层再隐藏，保存状态

你说的是直接隐藏，我说的是曲面就像实体一样显示，该显示就显示该隐藏就隐藏。比如说在钣金件上种一个压铆螺钉，直接用实体没法画，只能画一个封闭的曲面柱，这时候在工程图中就需要像实体一样显示曲面，而不能直接隐藏。

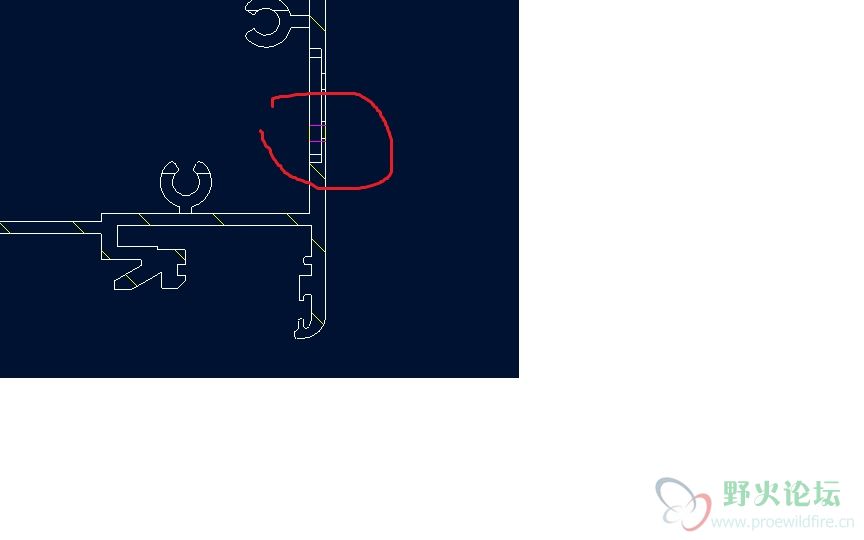

像装饰螺纹这类曲面是不能隐藏的，但是每次做剖面就会出现这个问题。只能每次都到CAD里去手动删除。

蓝色天堂鸟 · 发表于 2020-7-21 10:15

秋仔发表于 2020-7-20 17:46
顺序调一下就好!

按你说的没用，不做剖面设置好了一切正常，只要一进行剖面问题就出来了。

slwolf · 发表于 2020-7-21 16:53

只有一个办法，设简化模式排除曲面，然后新加绘图模型，把模型二次加载，选前面做的简化模式，视图就要手动对齐了

jinmingh · 发表于 2020-7-21 18:42

蓝色天堂鸟发表于 2020-7-21 10:07
你说的是直接隐藏，我说的是曲面就像实体一样显示，该显示就显示该隐藏就隐藏。比如说在钣金件上种一个 ...

对啊你就把需要隐藏的添加到这个层，包括修饰螺纹曲面，不想隐藏的曲面不要加进这个层
