零件中的螺旋升面在工程图中应该怎么表示出来呢？

amihugh · 发表于 2020-5-12 23:58

javascript:;

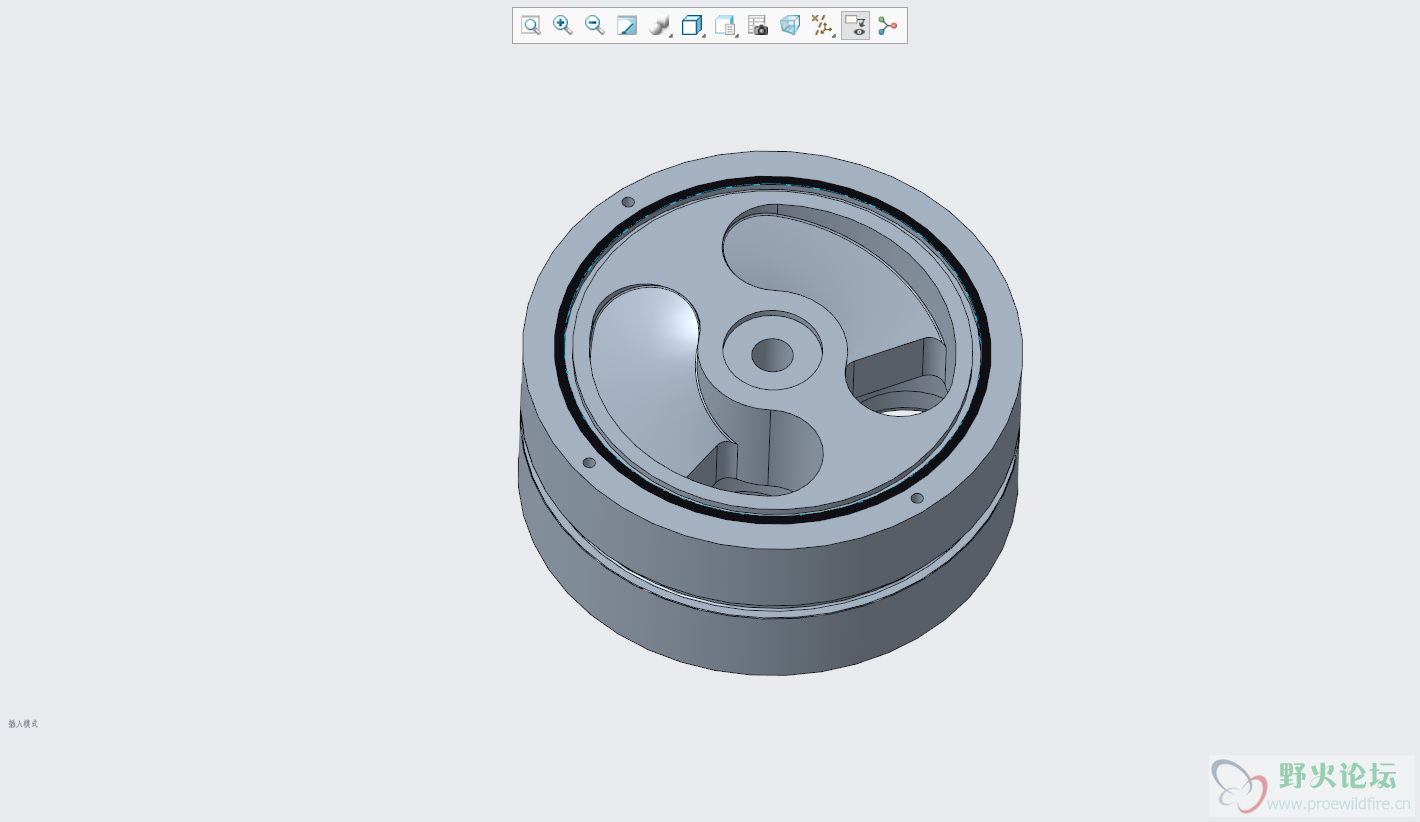

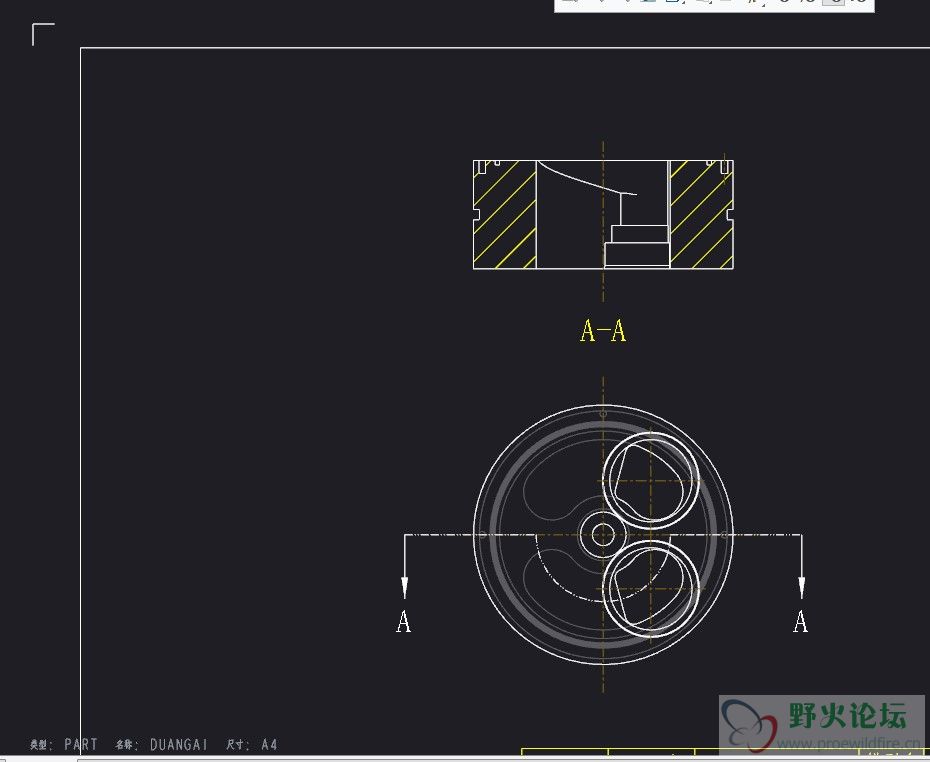

就是这个螺旋升面，我实在是想不出来工程图里怎么把他表达清楚了，有没有大神可以解惑？

Justin_zzw · 发表于 2020-5-13 08:29

给大爷来个中心轴旋转每10度一个剖面，来10个，够不够？

amihugh · 发表于 2020-5-13 10:44

Justin_zzw 发表于 2020-5-13 08:29
给大爷来个中心轴旋转每10度一个剖面，来10个，够不够？

把十个剖面都集成在一块吗？好像可以欸，这操作叫什么呢，有没有教程啊？

extrud · 发表于 2020-5-13 10:45

给出最高点最低点尺寸，其他以3D为准。

dingding1002 · 发表于 2020-5-13 11:17

用剖面展开图

amihugh · 发表于 2020-5-13 12:47

dingding1002 发表于 2020-5-13 11:17
用剖面展开图

剖面是沿着分度圆所在的弧面吗？这种弧面状的截面怎么生成呢？

liulin_ch · 发表于 2020-5-13 13:12

amihugh 发表于 2020-5-13 12:47
剖面是沿着分度圆所在的弧面吗？这种弧面状的截面怎么生成呢？

好像展开不了
