creo工程图沉头孔标注方式

玩个蛋蛋 · 发表于 2020-3-13 19:45

creo工程图沉头孔如何正确且同3D有关联标注？

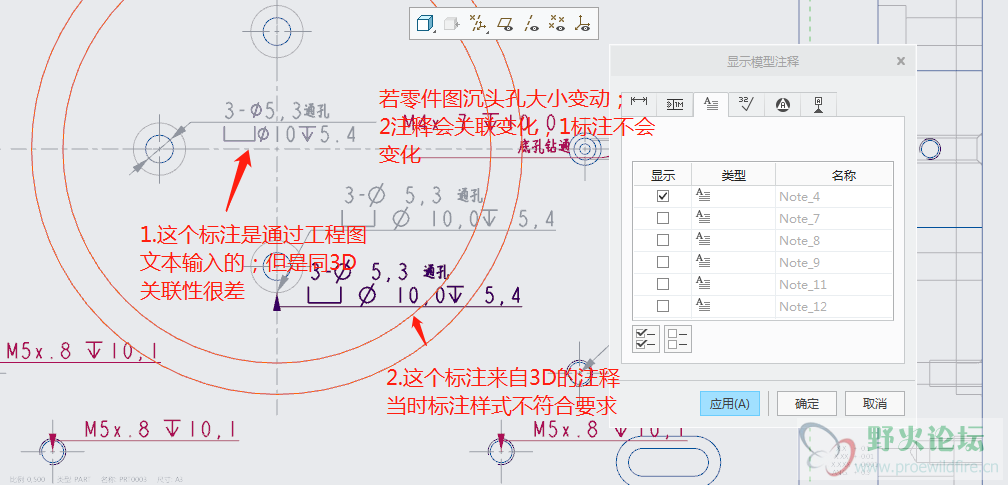

1.使用工程图中的“尺寸文本”键入；问题：键入部分同3D无关联
2.使用孔注释作为标注；问题：标注样式不符合要求

标注方式1

标注方式2

玩个蛋蛋 · 发表于 2020-3-13 19:52

我觉得CREO工程图标注的核心应该是对于零件尺寸的选择性显示而不是过多的添加手动部分，可是这显示的不符合要就很难受了

liulin_ch · 发表于 2020-3-13 21:04

玩个蛋蛋发表于 2020-3-13 19:52
我觉得CREO工程图标注的核心应该是对于零件尺寸的选择性显示而不是过多的添加手动部分，可是这显示的不符合 ...

孔注释可通过孔表文件修改，需自定义

vbvc1 · 发表于 2020-3-14 08:45

确实不符合国标,即使改孔表,好像箭头指向的也不是中心轴吧,所以一直手标

沙漠盾牌 · 发表于 2020-3-14 13:33

本帖最后由沙漠盾牌于 2020-3-14 13:41 编辑

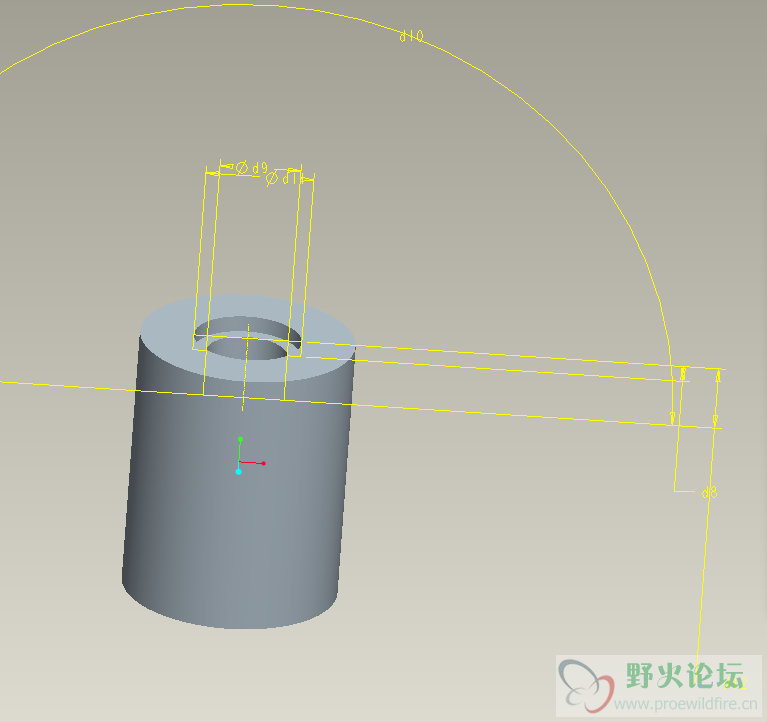

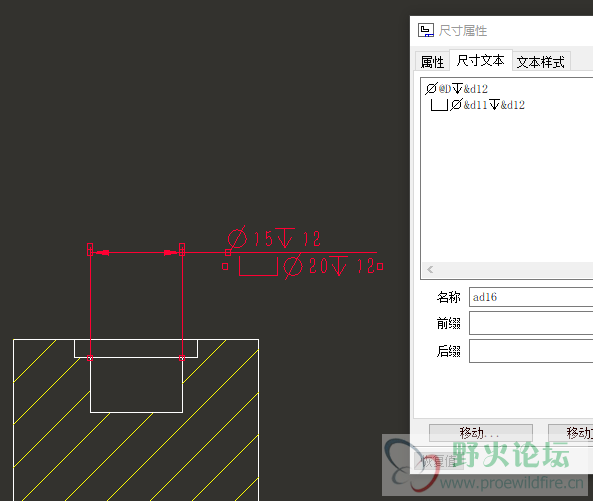

这个是很好实现的，需要在零件环境下找到沉孔直径，深度等参数（工具—关系—所要标注的特征，就会显示这些参数，如下图的d9尺寸），然后在工程图中&该参数，如下图所示。
当零件尺寸更改后，工程图的尺寸也会跟着变化，希望能有帮助。

沙漠盾牌 · 发表于 2020-3-14 16:22

数量的话去找阵列的参数，非阵列的好像没办法

朱纪申 · 发表于 2022-5-5 15:38

3D注解的标注怎么自动出来的，我用孔工具打孔，注解都是灰色的。没有注解

朱纪申 · 发表于 2022-5-5 15:40

liulin_ch 发表于 2020-3-13 21:04
孔注释可通过孔表文件修改，需自定义

孔工具里可以修改沉头孔的注解嘛？现在沉头孔好像没有注解了哎。不知道为啥

Condenser · 发表于 2023-12-19 14:45

沙漠盾牌发表于 2020-3-14 13:33
这个是很好实现的，需要在零件环境下找到沉孔直径，深度等参数（工具—关系—所要标注的特征，就会显示这些 ...

这是个好思路哦，但还是缺乏自动化的光芒啊

gungum · 发表于 2024-7-7 09:55

这点不如solidworks
