螺旋线，画斜齿轮和ZI渐开线的基础

realin85 · 发表于 2019-9-25 09:20

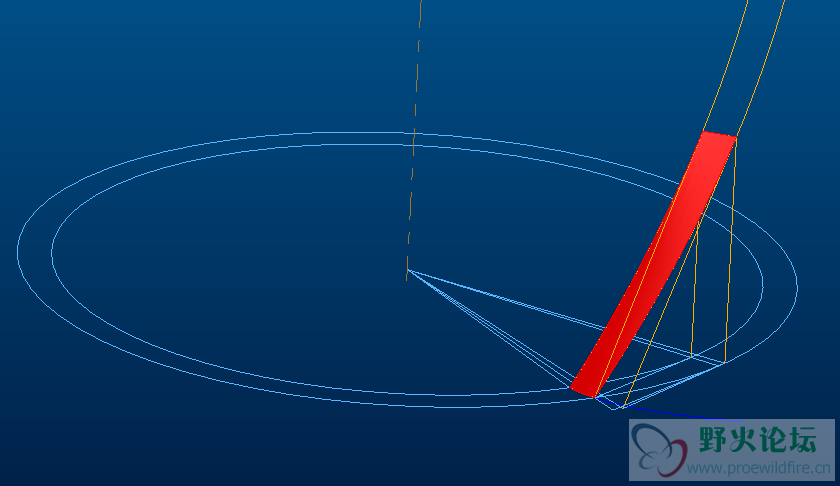

模型包含教学内容：
1. 渐开线方程，画法

2. 螺旋线方程，画法

3. 螺旋面的形成

4.螺旋面的展成（螺旋线的切线展成轨迹在端面上就是渐开线）

5.到这步，斜齿轮，ZI蜗杆就很方便画了，希望群友自己动下手完成，理解。谢谢~~

realin85 · 发表于 2019-9-25 09:22

沙发自己座

chaoyue4978 · 发表于 2019-9-25 13:45

会齿轮的画法是一件好事；但是目前工作的讲究的是方便快捷，专业的尺寸生成软件很多，只需要知道参数即可，不要自己花费那么多时间去画；会一项技能还是很棒的，楼主加油

迷迷糊糊 · 发表于 2019-11-18 17:41

楼主不会利用你这个画齿轮啊

bekehanmu · 发表于 2023-6-3 13:59

学无止境，谢谢

xudingjia820 · 发表于 2024-3-27 11:55

谢谢分享
