工程特征系列教程——拔模特征

sgjunfeng

送给初学者，老手就不用看了

工程特征系列教程——拔模特征

by sgjunfeng

1、拔模特征理论
2、创建基本拔模特征
3、创建可变拔模特征
4、创建具有分割截面的拔模特征
5、练习

1、拔模特征理论

1.1基本概念
        在塑料拉伸件、金属铸造件和锻造件中，为了便于加工脱模，通常会在成品与模具行腔之间引入一定的倾斜角，称为“拔模角”或“脱模角”。拔模特征就是为了解决此类问题，将单独曲面或一系列曲面中添加一个介于 -30° 和 +30° 之间的拔模角度。可以选择的拔模有平面或圆柱面。
如下图：

1.2操控板简介

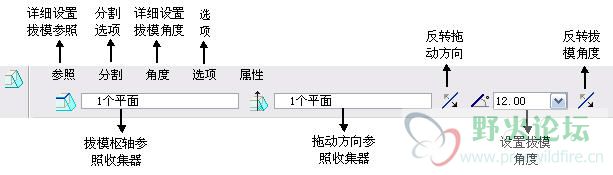

    在工具栏上单价拔模按钮或单击主菜单“插入”—“斜度”即可打开拔模工具，操控板各项含义如下：

1.3拔模特征基本术语

拔模曲面 - 要拔模的模型的曲面。可以拔模的曲面有平面和圆柱面。
拔模枢轴 - 曲面围绕其旋转的拔模曲面上的线或曲线（也称作中立曲线）。可通过选取平面（在此情况下拔模曲面围绕它们与此平面的交线旋转）或选取拔模曲面上的单个曲线链来定义拔模枢轴。
拖动方向（也称作拔模方向）- 用于测量拔模角度的方向。通常为模具开模的方向。可通过选取平面（在这种情况下拖动方向垂直于此平面）、直边、基准轴或坐标系的轴来定义它。
拔模角度 - 拔模方向与生成的拔模曲面之间的角度。如果拔模曲面被分割，则可为拔模曲面的每侧定义两个独立的角度。拔模角度必须在-30到 +30 度范围内。

2、创建基本拔模特征

2.1以下以具体实例说明拔模特征的创建过程。
(1)打开配套文件draft_select.prt.1。如下图


(2)选择该零件前表面，如下图


(3)单击工具栏“拔模”工具，弹出拔模操控板选项，如下图所示，系统缺省拔模枢轴参照收集器处于选中状态。


(4)选择下图所示平面为拔模枢轴

(5)系统自动选择该平面为拖动方向，如下图所示

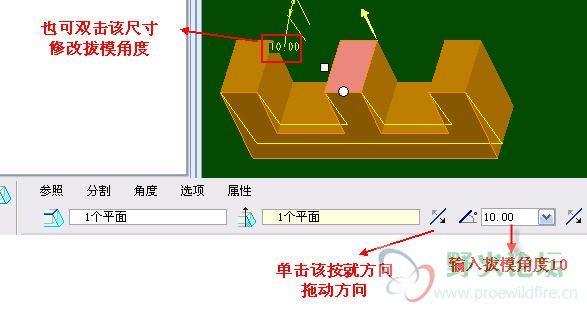

(6)调整拔模角度，将拔模角度改为10度

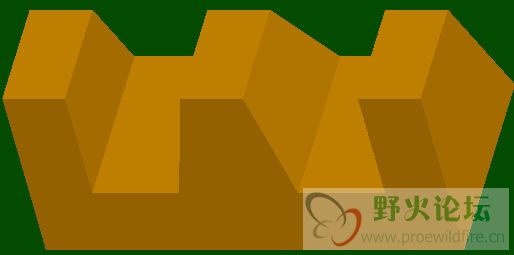

（7）确定，最终结果如下图所示。

在选择拔模曲面时，可以使用系统提供的“细节”按钮灵活使用选择方式。

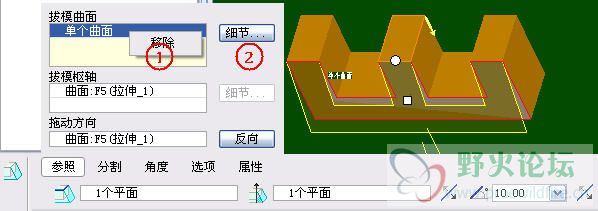

(8)在模型树上右键单击刚刚做好的拔模特征“斜度1”，选择“编辑定义”，系统弹出拔模操控板选项，单击操控板上滑面板“参照”，在拔模曲面参照收集器里的“单个曲面”上单击鼠标右键，选择“移除”，移除刚刚选择的拔模曲面（图①），然后单击细节按钮（图②），系统弹出“曲面集”对话框。

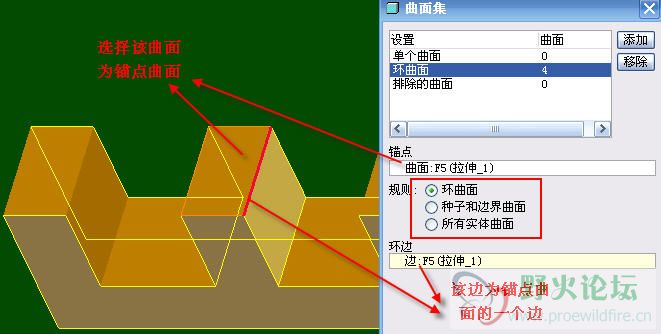

（9)在细节对话框中单击“添加”按钮，选则下图所示面为锚点曲面，然后再选择该曲面的一条边，这样就可选中和锚点曲面相连的所有竖直面。




注：在规则部分有三个选项，分别为环曲面，种子和边界曲面和所有实体曲面。环曲面要求在选择锚点曲面的一个边，则和该锚点曲面相连的所有曲面都被选中。种子和边界曲面要求再选择边界曲面，即要排除的曲面。大家可以自己练习，如和使用该方法选中所有的竖直曲面。

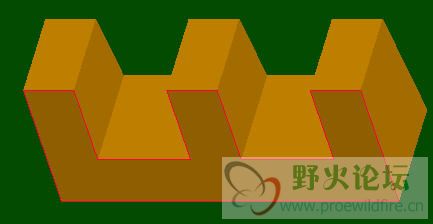

(10)拔模枢轴和角度不变，确定后如下图所示。

2.2排除曲面环

(1)打开配套文件draft_2。



    该零件中间的切口是由一个去除材料的拉伸特征形成的，所以在选择的时候会同时选中长方体前面的两部分曲面，如果只想拔模左侧曲面，就要用到排除曲面环。

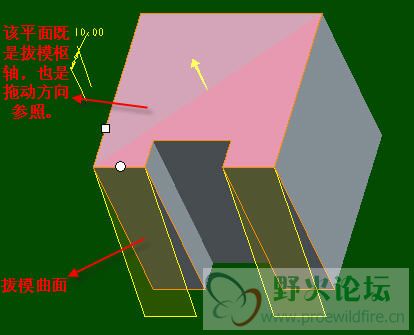

(2)执行拔模工具，选择该长方体部平面为拔模曲面，长方体上表面为拔模枢轴，系统会自动选择拖动放下，拔模角度设置为10度。如下图。

当选择平面作为拔模枢轴时，系统会自动将该平面作为拖动方向。

(3)单击上滑面板“选项”按钮，单击“排除环”参照收集器，选择要排除的面。如下图。

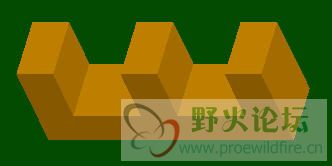

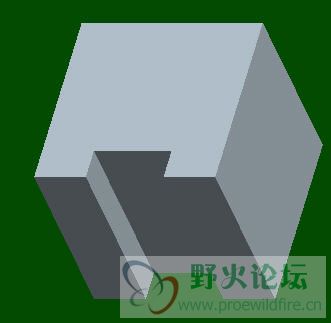

(4)确定后如下图所示

2.3延伸相交曲面

(1)打开配套文件draft_3。

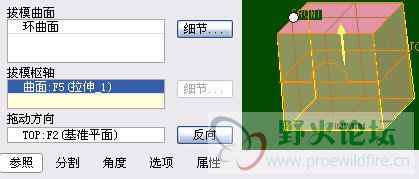

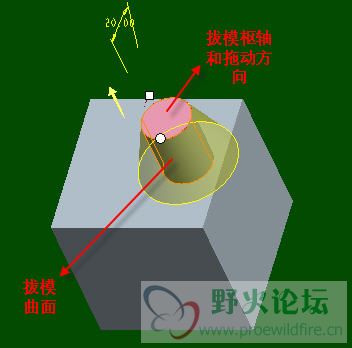

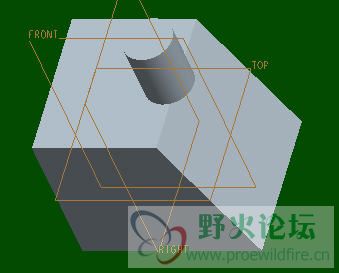

(2)选择圆柱特征外表面作为拔模曲面，圆柱上表面作为拔模枢轴和拖动方向，拔模角度设为20度。


(3)预览后结果如下。

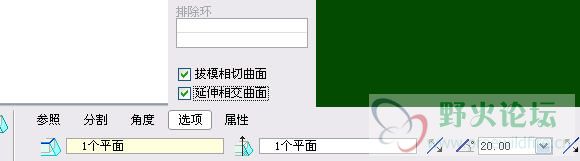

(4)单击继续按钮，单击上滑面板选项按钮，勾选“延伸相交曲面”复选框



“延伸相交曲面”选项可将拔模曲面自动延伸，使之与模型的相邻曲面相交。

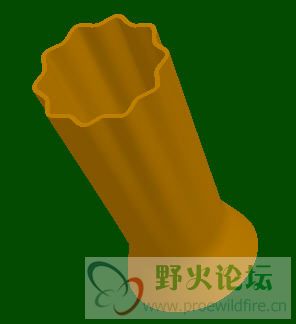

(5)确定后最终效果如下图：



(6)删除刚刚做好的拔模特征“斜度1”。选择底部长方体右侧面为拔模曲面，拔模枢轴选择“top”平面，拖动方向系统自动选择，拔模角度“20度”，如下图：



(7)预览结果如下：


(8)单击继续按钮，取消预览，单击上滑面板“选项”按钮，勾选“延伸相交曲面”复选框，确定，最终结果如下图。

3、创建可变拔模特征

基本拔模特征拔模的角度是恒定不变的，而可变拔模特征可以设置多个角度，由多个角度控制拔模曲面的倾斜程度。

(1)打开配套文件draft_4

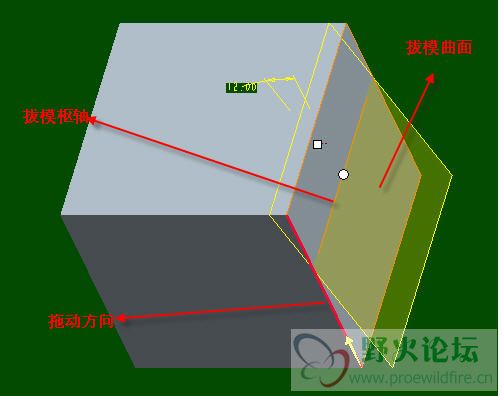

(2)选择长方体右侧表面为拉伸曲面，草绘1曲线为拔模枢轴，长方体一条棱边为拖动方向，如下图。

(3)单击操控板上滑面板“角度”按钮，添加三个角度，如下图

    角度选项中参照一栏表示添加可变角度位置的参照，在本例中拔模枢轴选择的是草绘的一条直线，所以参照为该直线。如拔模枢轴选择的平面，则角度控制点位于拔模曲面的轮廓上，单击可选择不同的参照。
位置表示可变角度的位置，本例中表示在草绘曲线上的长度比例。如0.5表示位于该曲线重点位置。

(4)确定后如下图所示。

4、创建具有分割截面的拔模特征

    使用“分割”选项可对拔模曲面进行分割，有两种类型的分割：使用拔模枢轴和使用草绘。

(1)打开配套文件draft_5
(2)选择长方体所有竖直面为拔模曲面（可使用环曲面的选择方法，先选择长方体底面，按住[键选择长方体底面的任意一条边，即可选中和底面相邻的所有竖直面font=宋体平面为拔模枢轴和拖动方向。如下图


(3)单击操控板上滑面板“分割”按钮，选择分割选项为“依据拔模枢轴”，侧选项为“独立拔模侧”，调整操控板各选项如下：


侧选项含义如下：
独立拔模侧面:为拔模曲面的每一侧指定独立的拔模角度。如果使用此选项，系统将会向对话栏中添加一个组合框，其中显示第二侧的拔模角度值和用于反向第二侧的拔模角度方向的图标。
从属拔模侧面：指定一个拔模角度，第二侧以相反方向拔模。此选项仅在拔模曲面以拔模枢轴分割或使用两个枢轴分割拔模时可用。
仅拔模第一侧面：仅拔模曲面的第一侧面（由拔模枢轴的正拖动方向确定），第二侧面保持中性位置。
只拔模第二侧：仅拔模曲面的第二侧面，第一侧面保持中性位置。

(4)预览结果如下：


(5)单击继续按钮，取消预览，将侧选项改为“只拔第一侧”，如下图，预览效果。

(6)将侧选项改为其他方式，预览最终结果。
(7)单击上滑面板“参照”按钮，单击“拔模枢轴参照收集器”，将拔模枢轴改为长方体上表面。


(8)单击上滑面板“分割”按钮，将分割选项改为“依据分割对象分割“，分割对象在模型树中选择草绘1为分割对象，如下图。

(9)调整操控板选项个参数，最终结果如下：

5、练习
做出下图所示零件
