有没有比较清闲的朋友，帮忙画个模型练练手

shankp3877 · 发表于 2019-5-30 11:39

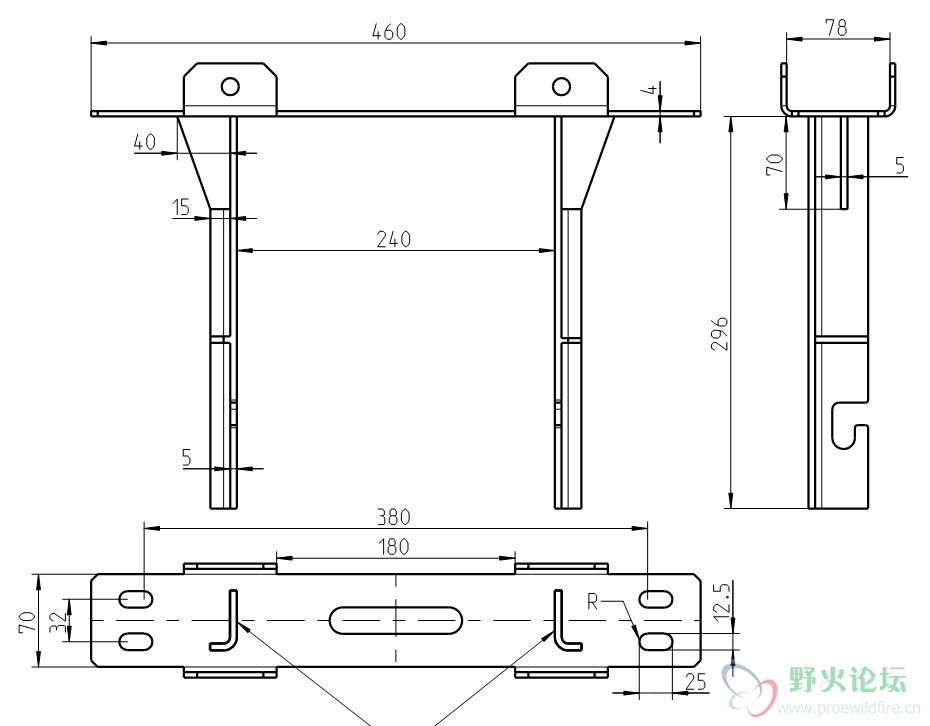

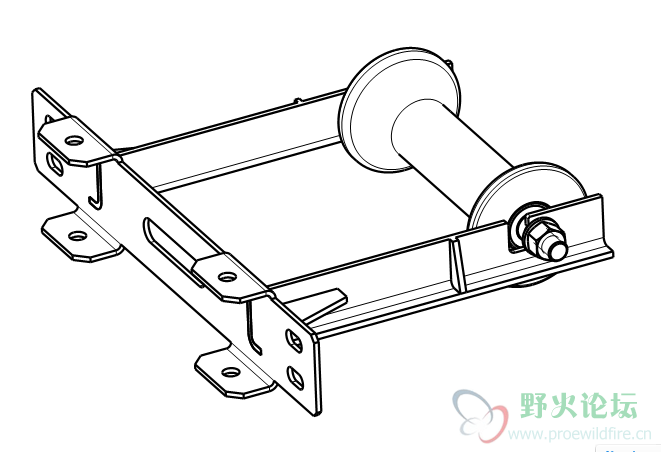

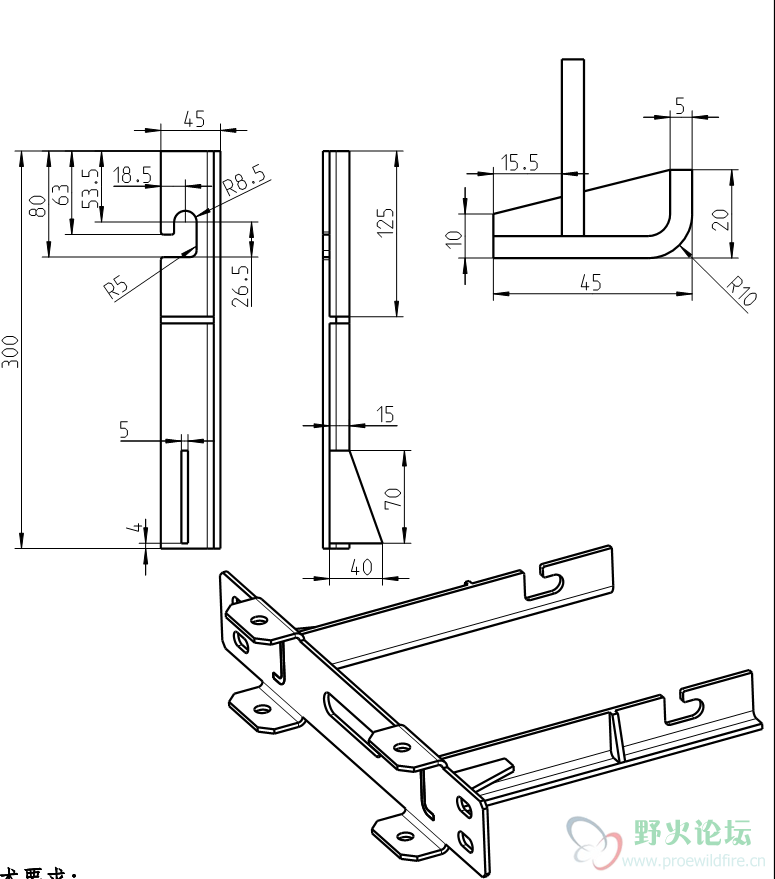

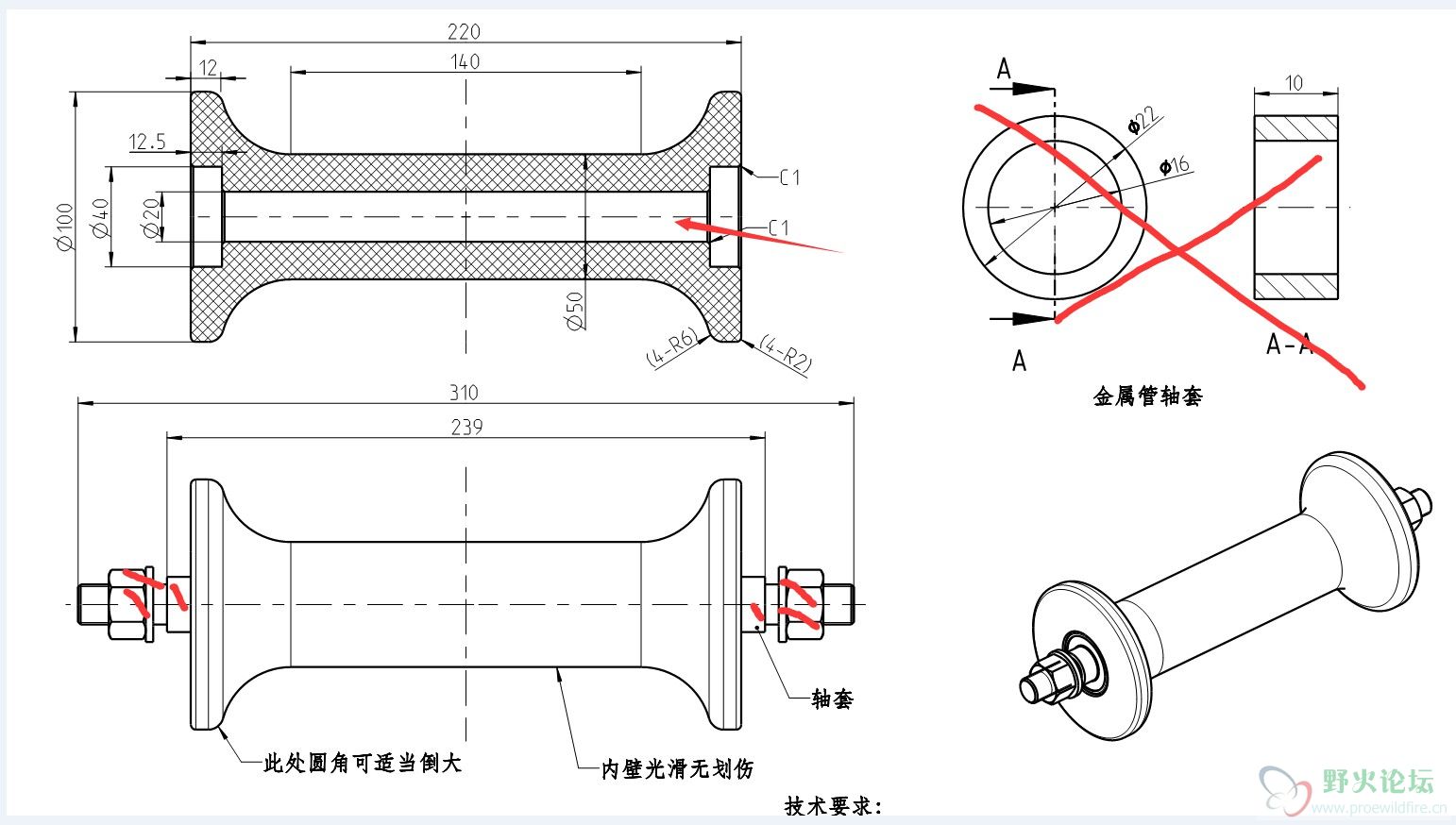

有没有比较清闲的朋友，帮忙画个模型练练手，模型很简单，一个Q235支架，一个尼龙轮子，一个304轴杆，组成一个组件。要求用SOLIDWORKS画，版本2016以下。最后来个组件就行。

shankp3877 · 发表于 2019-5-30 11:41

如果有什么问题，还望多指正，谢谢

shankp3877 · 发表于 2019-5-30 11:42

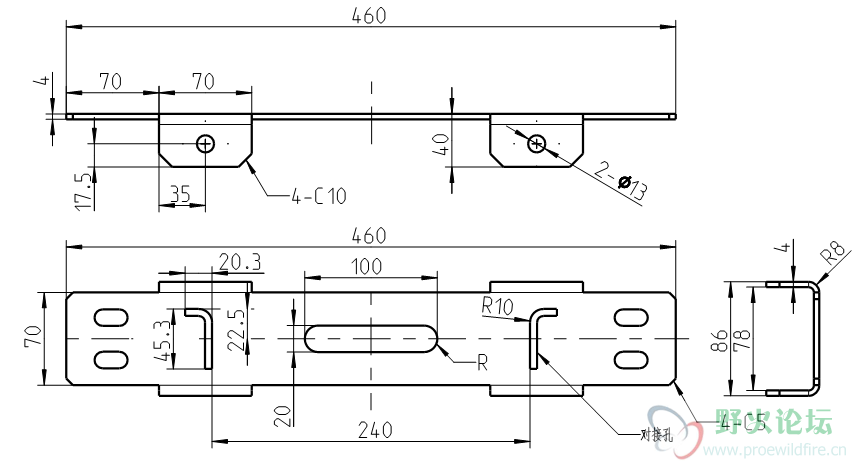

金属支架直接画成一个整体

futurism · 发表于 2019-5-30 12:01

感谢分享！

815341802 · 发表于 2019-5-30 13:20

SOLIDWORKS?大哥你是认真的？确定没来错地方？

BoYa_DIY · 发表于 2019-5-30 14:20

本帖最后由 BoYa_DIY 于 2019-5-30 14:40 编辑

楼住你运气好,在野火论坛找 Solidworks 的模型

关于 Solidworks 的建模,最好去 Solidworks 相关论坛去讨论

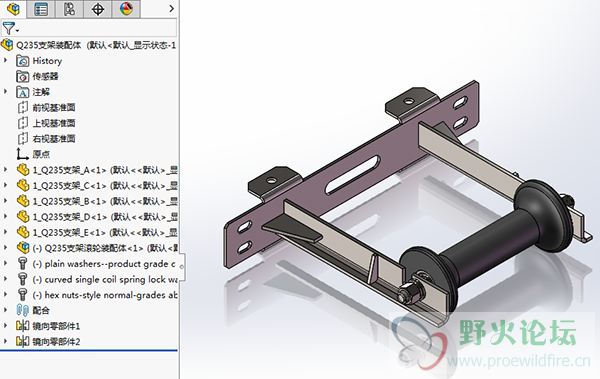

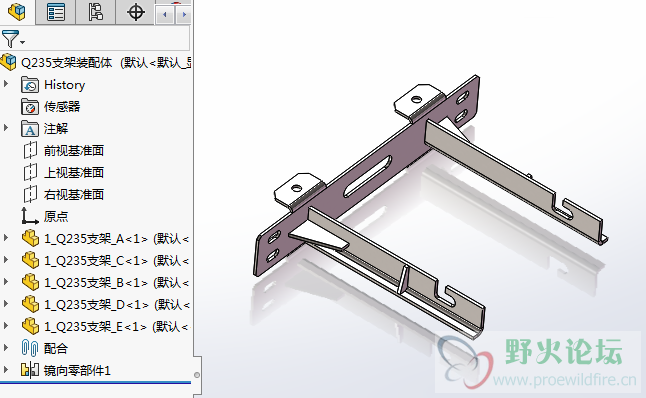

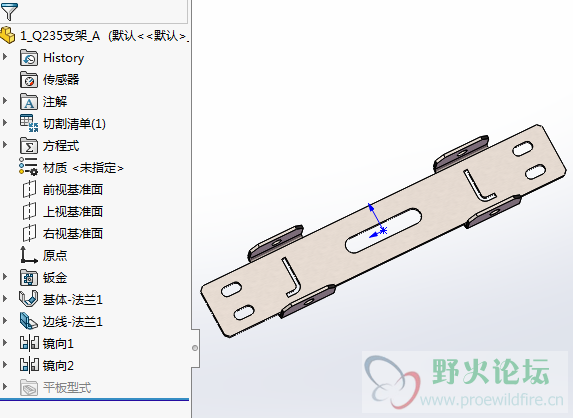

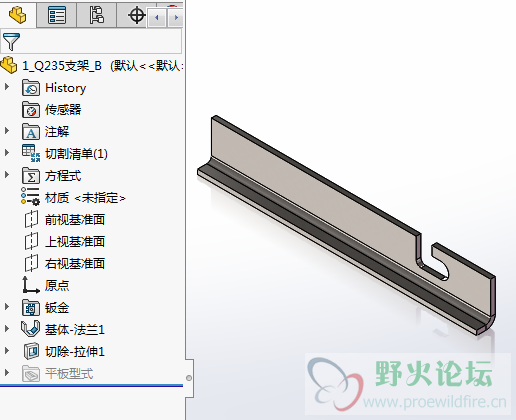

我正好闲来无事, 帮你画一下

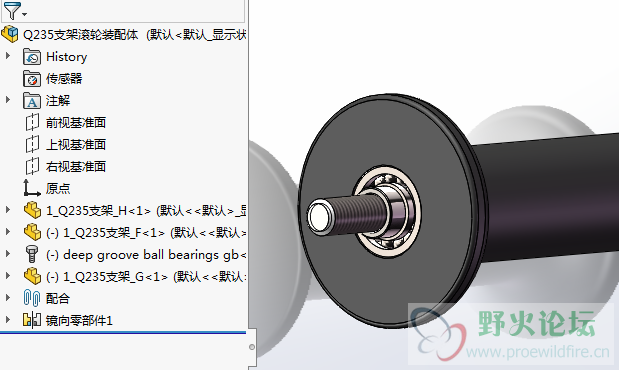

轴承帮你配上了,因图纸没有标注具体尺寸,估摸着弄了个 6203 深勾轴承, 内径 17,外径40,厚度12

Q235支架.part2.rar (1.11 MB, 下载次数: 9)

Q235支架.part1.rar (1.98 MB, 下载次数: 5)

模型文件 SW2016

全部零件含全特征

仅将零件装配,没有帮你做焊接特征

shankp3877 · 发表于 2019-5-30 14:37

BoYa_DIY 发表于 2019-5-30 14:20
楼住你运气好,在野火论坛找 Solidworks 的模型

我正好闲来无事, 帮你画一下

哈哈，非常感谢，我是Solidworks基本没用过，画个模型命令用的特不顺手，公司还非得必须用这个画，creo转格式还不行。

majingfeng · 发表于 2019-5-30 21:02

sw很好上手的比creo容易多了练一段时间你肯定行的

majingfeng · 发表于 2019-5-30 21:06

815341802 发表于 2019-5-30 13:20
SOLIDWORKS?大哥你是认真的？确定没来错地方？

他是认真的因为这里有好些人不是只会用creo啊（除你以外）
