请教如何在工程图中显示下图所示的这个构建圆？

panle · 发表于 2008-12-23 21:42

请教如何在工程图中显示下图所示的这个构建圆？

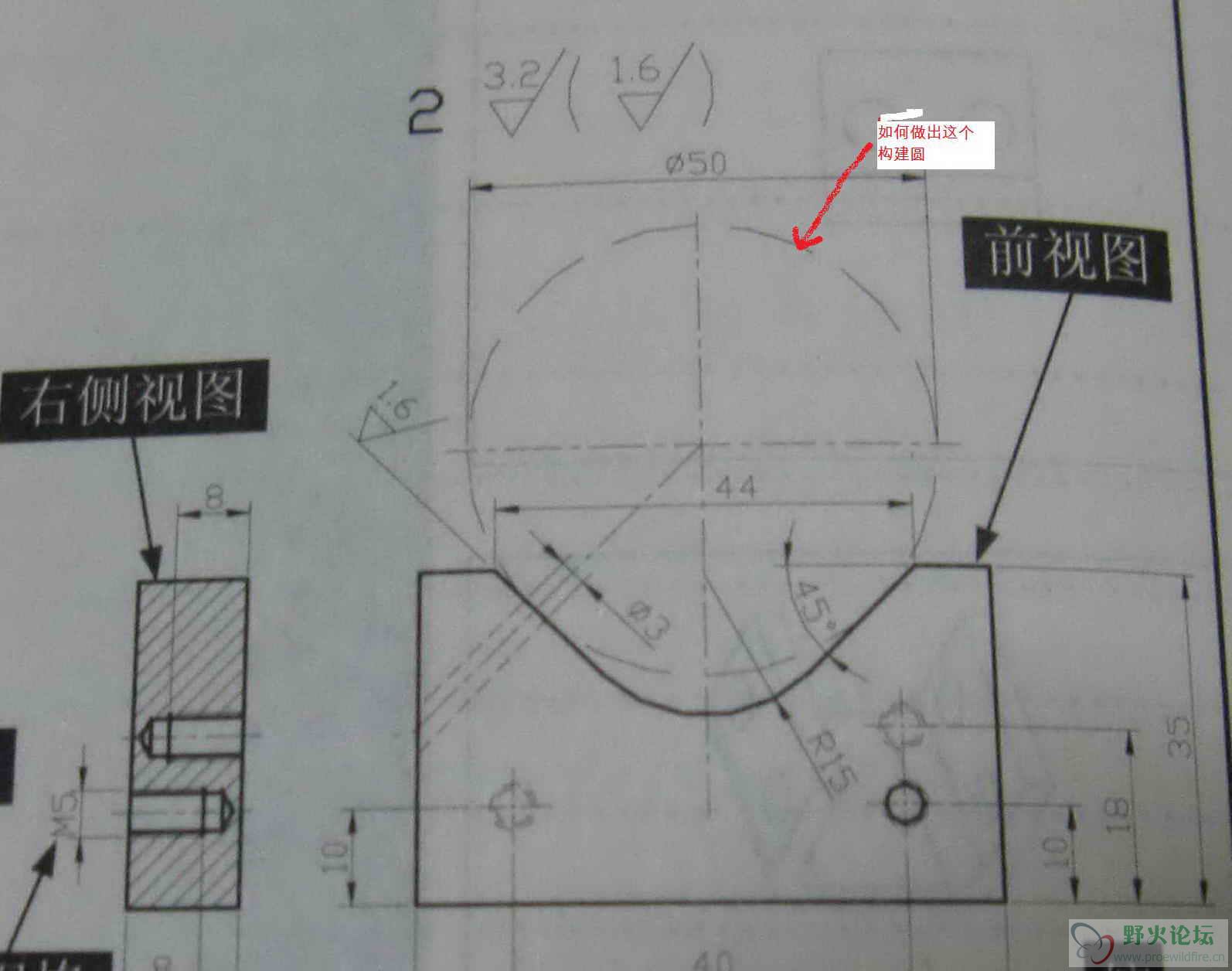

请看第一张图，是已经完成的工程图。

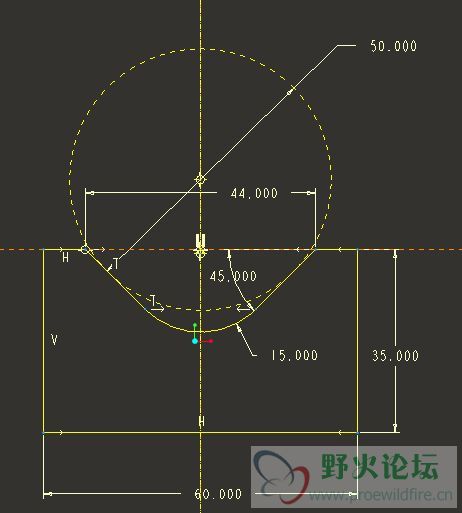

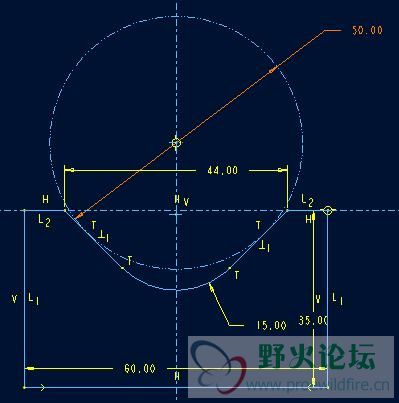

请看第二张图，我打开这零件的prt档看了它的截面，在截面上有画出这个构建圆。

以上还请高手朋友指点一下，谢谢！

OliverLi · 发表于 2008-12-23 22:04

不大可能做的出来啊！
实在要，自己画一个吧！

lastwaiter · 发表于 2008-12-23 22:07

等高手，我也想知道

panle · 发表于 2008-12-23 22:07

应该是可画出来的，工程图的这建构圆与prt中截面的建构圆是有关系的。

lastwaiter · 发表于 2008-12-23 22:08

不要说应该，大哥

supplyren · 发表于 2008-12-23 23:20

这个不难吧，？？

dmcom · 发表于 2008-12-24 11:32

自己用捕捉圆心和边上的点画一个，再转换为构建就可以咯
也可以在高版本的PROE中，选择构建圆图标直接捕捉绘一个就可以了，

还要注意设置与视图关联就更好了

[ 本帖最后由 dmcom 于 2008-12-24 11:35 编辑 ]

panle · 发表于 2008-12-24 12:41

谢谢这位的回复，但我要的是如何在工程图里怎么做出那建构圆来。在3D里面当然会啦。

supplyren · 发表于 2008-12-24 13:47

如是工程图里画的话，用草绘-构建圆

lastwaiter · 发表于 2008-12-24 19:28

自己搞出来了，先做好特征，然后sketch tool, 构建圆，然后更改line style
