斜面视图创建教程

31358302

原帖链接
http://www.proewildfire.cn/thread-15427-1-1.html

打开stp模型，保存模型（警告：练习中很多人少了这一步）。
保存模型后，模型就不需要做任何东西了，直接建工程图做后面的工作。
一、创建A向注释
新建工程图，创建三个视图，方法略（不懂请看我以前写过的帖子）

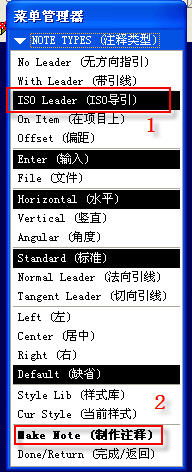

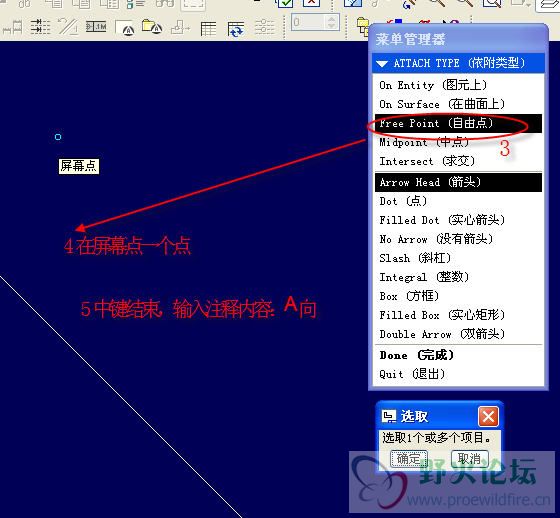

注释——ISO导引——制作注释——自由点——在屏幕点一个位置——中键——输入A向
自由点最重要，换句话说注释的指向可以放在任何位置不必指向图元，严格来讲，练习当中很多人没做到这一点。

双击注释，修改文本样式，将文字角度设为45度，角度实际运用时自己把握。
然后拖动注释箭头，调整到引线为一直线，移动注释到合适位置。

二、        创建斜面视图

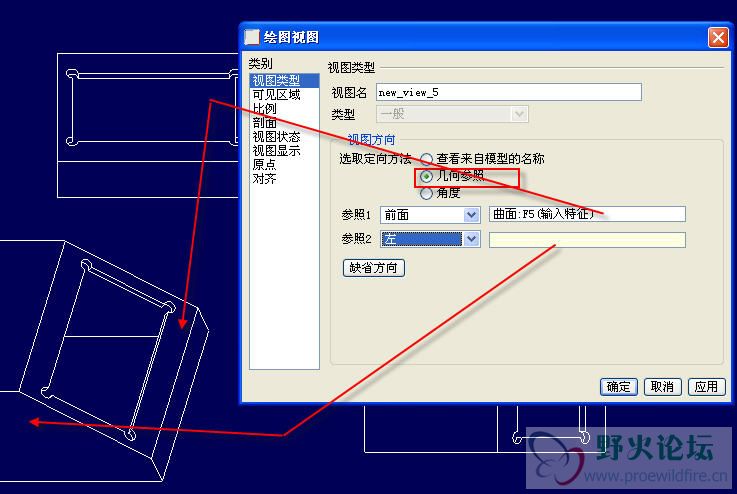

插入一般视图，如图所示，用几何参照放置视图。


双击视图进行属性修改

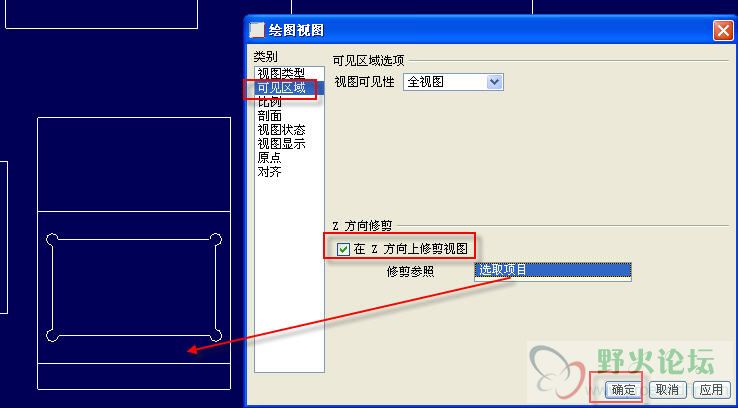

1、        Z修剪法，如下图所示

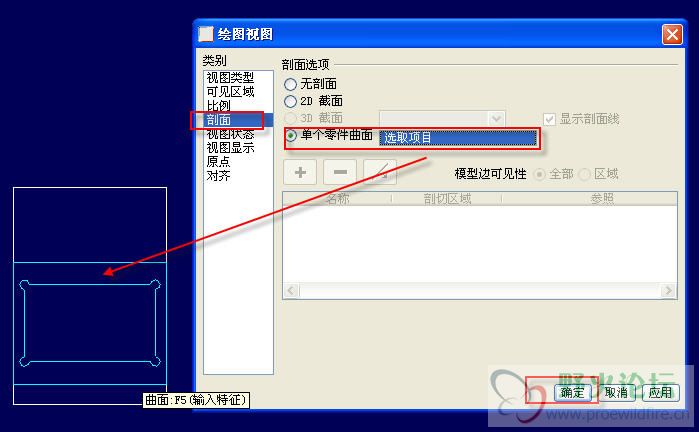

2、        剖面——单个曲面法，如下图所示。




附上，我做的文件，版本3.0

[ 本帖最后由 31358302 于 2008-12-20 20:50 编辑 ]

31358302

补充说明：
Z修剪是相对于某一个视图来说的。
工程图是平面图，就只有XY两轴，z轴就是垂直于电脑屏幕的方向。
Z修剪就是Z轴上作修剪，使用Z修剪功能时，选择一个面，则这个面后面的所有图元将会被拭除，只显示选择的面前面的图元（包括被选择的面）。
当然Z修剪也可以选择边线或其它面，功能是一致的。
选边线作为面的时候可以在当前视图中选择，也可以从其它视图中选择。

剖面——单个曲面，严格来讲这不是一个剖面，因为它真的没有剖到任何东西。
可以理解为一种特殊的局部视图，而这个局部视图是以面为表示的。
选择了这个面，就只显示这个面的图元除此以外所有图元会被拭除。

注意这两个功能的灵活运用。
虽然两种方法都可以达到练习要求的目的，但这两个功能是不一样的。
Z修剪功能应用更广泛一些，可以通过选择一个面，把这个面后面的所有图元隐藏，从而使视图简洁。
省掉了后面一大堆的线条。尤其对于复杂的模型应用起来更加方便。

[ 本帖最后由 31358302 于 2008-12-20 20:47 编辑 ]
