请大家看下这个拉簧怎么画？

kouchenguang · 发表于 2019-5-14 22:34

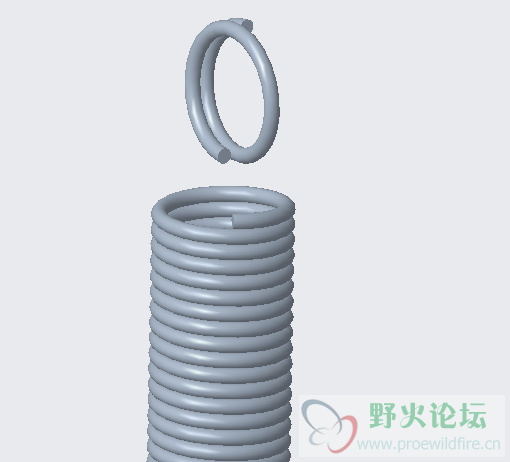

使用的creo4.0 M010版本，上端的怎么连接？不在同一平面上，还请告诉下方法，谢谢了

kusoray · 发表于 2019-5-15 08:00

空间曲线桥接一下，端点设置相切
下面有画法链接

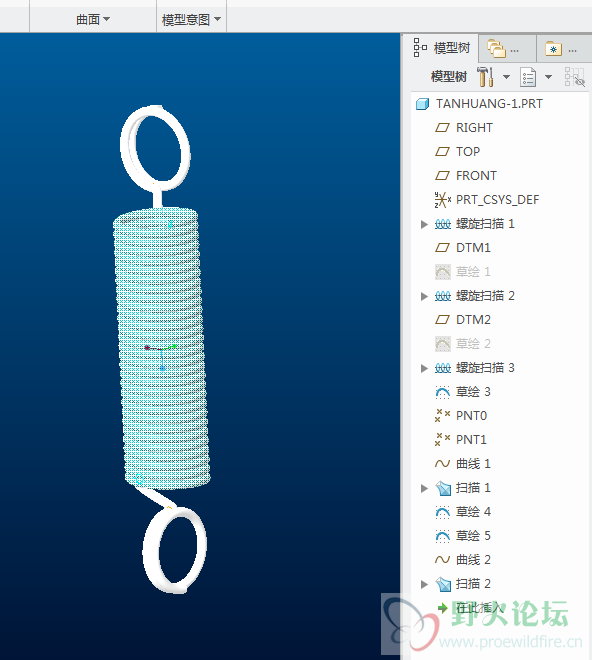

看到有人在问拉簧的画法，做了一个拉簧
http://www.proewildfire.cn/thread-26979-1-1.html
(出处: 野火论坛)

ylhejie · 发表于 2019-5-15 09:34

本帖最后由 ylhejie 于 2019-5-15 09:35 编辑

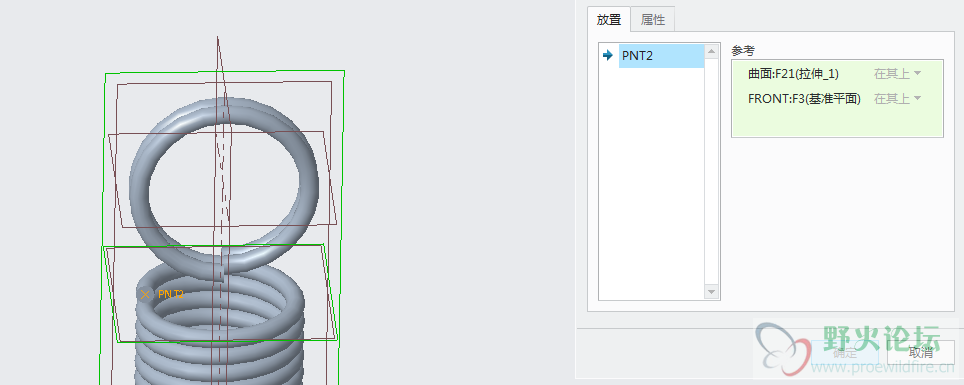

第一步，在两个截面的中心建立点特征；
第二步，使用“基准”---->“曲线”----->“通过点的曲线”；
第三部，选择新建立的两个点；
第四部，两端点约束垂直于各自的端面；
第五步，扫描。

希望能帮到你

chaoyue4978 · 发表于 2019-5-15 13:50

二楼大神的是正解，楼主希望可以学习到，我是学会了

海马 · 发表于 2019-5-15 20:19

同上做法

kouchenguang · 发表于 2019-5-19 18:01

拉伸后的截面如何选择中心点
