UDF（用户自定义特征）的创建和使用

by sgjunfeng

1、什么是UDF？
2、UDF使用过程

2.1创建参照模型
2.2创建UDF
2.3放置UDF

3、替换UDF
4、UDF搭配族表的使用

1、什么是UDF？
UDF即用户自定义特征。也就是说可以将数个特征组合起来形成一个新的自己定义的特征，并且会保存在UDF数据库中，随时调入。（类似于AutoCAD中的动态块）
用户自定义特征用来复制相同或相近外形的特征组，此功能类似于“特征复制”，但又有所不同，功能上比较全面、灵活，但相应的步骤比较繁琐。因此，如果会用特征复制，特别是特征复制里的新参考，将会对此命令有所帮助。
UDF和特征复制的最大区别有以下两点：
l特征复制仅适用于当前的模型，而UDF可以适用与不同的模型。
l特征复制的局部组无法用另一个局部组替换，而UDF可被另一个UDF替换

UDF的使用流程大体可分为三步：规划并创建参照模型——建立UDF——放置UDF，下面我们用一个简单的例子来说明如何使用UDF。
2、UDF使用过程
在使用UDF之前，首先要创建UDF，缺省时，Pro/ENGINEER将创建的UDF保存在当前工作目录中。为此，可创建UDF库目录，要访问Pro/ENGINEER 的UDF库目录，可指定带置文件选项"pro_group_dir"的目录名。这样，每次插入UDF时将自动打开该目录。
建立好参照模型后，单击单击"工具"(Tools)>"UDF 库"(UDF Library)。出现下图所示UDF菜单

该对话框各选项含义如下：
创建 (Create)：建立新的UDF并将其添加到UDF库。
修改 (Modify)：修改现有的 UDF。如果有参照零件，系统将在单独的零件窗口显示 UDF。
列表 (List)：列出当前目录中的所有UDF文件，用于查看UDF信息。
数据库管理 (Dbms)：管理当前UDF数据库。即对当前UDF数据库中的UDF进行保存、另存为、备份、重命名、拭除、清除、删除等操作。
集成 (Integrate)：解决源 UDF 和目标 UDF 之间的差异。

以下以实例说明如何创建及使用UDF。

假定背景：在很多时候建立零件模型时，零件的粗坯都是一个长方体，并且要求该长方体关于基准平面左右前后对称（如下图所示），这就要求在草绘里绘制矩形时要多绘制两条中心线或多标两个尺寸。下面我们将演示如何将这样的长方体作为UDF来使用。
本实例重在介绍UDF的使用过程，希望能起到抛砖引玉的作用，使大家在实际应用的过程当中能创建出更多实用、适合自己使用的UDF。

2.1创建参考模型(1)

(1)新建零件：UDF
(2)单击“拉伸”工具，选择“top”平面为草绘平面，视图方向和视图参照选择系统默认，建立如下所示长方体（20×10×2）。注意：为了让长方体关于“FRONT”平面和“RIGHT”平面对称，应在草绘中绘制水平和数值两条中心线。

(3)在长方体的四个竖直边倒圆角R1。最终结果如下图

2.2建立UDF

(1)单击主菜单“工具”——“UDF库”，弹出下图所示UDF菜单管理器
（2）单击上图所示菜单下的“创建”按钮，在消息区将会出现下图所示对话框，提示输入要创建的UDF的名称。输入UDF名称“box“，确认。

(3)在弹出的UDF选项栏中选择“单一的”，完成。

u单一的：系统会复制全部信息至新建立的UDF中，必须选择是否包扩参照零件。选择该选项后，新建立的UDF与参照模型无父子关系。

u从属的：运行时，自原始零件中复制大部分信息。新建立的UDF与参照模型保持父子关系，会随参照模型的改变而改变。

(4)在消息区中对话框中“是否包括零件参照”中选择“是”，确定。

(5)接下来会弹出创建UDF的对话框，如下图所示。

该对话框的各选项含义如下：
u特征：选取要包括在 UDF 中的特征。
u参照提示：放置UDF时，为需要重新指定的参照定义提示信息。个人认为本部分内容为重点。proe是参数化绘图软件，对于它的每一个特征都要求完全定位，所以在建立这些特征时都会选择许多参照进行定位：如草绘平面、参照平面、尺寸标注的参照等等。在放置UDF时，因放置位置不同，就需要对这些参照进行重新定义，当参照很多时，用户往往记不清这些参照的用途，该功能的作用即对这些参照进行适当的说明，该说明在放置UDF时，将会显示在对话框内。
u可变元素：指定在放置UDF时，需要重新定义的特征元素。
u可变尺寸：（可选）在零件中放置 UDF 时，选取要修改的尺寸，并为这些尺寸输入提示。
u可变参数：（可选）选取在零件中放置 UDF 时要修改的参数。
u尺寸提示：（如果定义了"可变尺寸"会出现此提示）选取要修改其提示的尺寸并为其输入新提示。
u尺寸值：（可选）选取属于 UDF 的尺寸，并输入其新值。
u族表：(可选) 为 UDF 创建族表实例。
u单位：（可选）改变当前单位。
u外部符号：（可选）在 UDF 中包括外部尺寸和参数。

同时出现"UDF 特征"菜单及"选取特征"菜单。缺省情况下选取的是"添加"及"选取"命令。在模型树中选择“拉伸1”和“倒圆角1”作为参照特征。如下图所示。选择结束后单击菜单“完成”——“完成返回”菜单。

(6)完成后消息栏会提示输入参照的提示信息（图8），同时绘图区域将相应的参照加亮显示（图9）。在消息区输入“长方体底面”，确定。如下图所示。

(7)接着在消息栏中输入“长度方向对称中心”（图10），模型视图对于亮显基准平面“RIGHT”平面（图11）

(8)接着在消息栏中输入“宽度方向对称中心”（图12），模型视图对于亮显基准平面“RRONT”平面（图13）

(9)确定后弹出下图（图14）菜单，如果提示输入无误，可按“完成/返回”继续下一步操作。

如在上述步骤中输入错误，可单击“下一个”或“先前”切换到提示输入错误的基准（该基准在屏幕亮显），然后单击“输入提示”重新输入提示。

至此，如该UDF特征无可变尺寸，可单击确定按钮完成UDF的创建，在此，我们继续为该UDF添加可变四个尺寸（长度尺寸、宽度尺寸、高度尺寸、圆角半径）

(10)双击UDF对话框中的“可变尺寸”，系统自动弹出下图（图15）右边的菜单，并自动选中“添加”和“选取尺寸”选项。同时，绘图区域显示刚才选择加入UDF的特征的所有尺寸（图16）。因本实例中只有上述四个尺寸，所以选择“选取全部”④，然后单击“完成/返回”——“完成/返回”。

如尺寸添加有误可单击可变尺寸下的“添加”、“移除”、“显示”③来进行修改。

(17)完成后消息区提示输入亮显尺寸的提示（图17），同时绘图区域亮显对应的尺寸（图18）。输入“长方体高度“，确定。

(12)重复步骤11，为其他三个尺寸分别添加提示“长方体宽度”、“长方体长度”、“圆角半径”。

如在输入提示的过程中有错误，在输入完成后双击“尺寸提示”①，将会弹出尺寸提示菜单，默认选中拾取②，然后在绘图区单击要修改的尺寸③进行修改。如下图（图19）所示。

(13)单击udf对话框中的“确定”（上图④）。至此，该UDF特征已经添加到UDF库中。可随时在其他零件中插入。

2.3放置UDF

放置 UDF 时，会将其包含的特征复制到当前模型中。复制的特征变为独立于或从属于 UDF 文件的组。对UDF文件进行更改时作为独立项放置的组不进行更新，所有必需的 UDF 值将随组一起复制到零件中。只要改变 UDF 的非可变尺寸并执行更新，作为从属项放置的组即会随之更改。

以下演示如何将上述创建的UDF插入用户模型：
(1)新建零件
(2)单击主菜单“插入”——“用户自定义特征”，在打开的对话框中单击工作目录，找到刚刚创建好的UDF：“box.gph”，打开。（图20）

(3)弹出“插入用户自定义特征”对话框，如下图（图21）。在该对话框中勾选“查看源模型”复选框，确定。

该对话框各项含义如下：
使特征从属于 UDF 的尺寸：该复选框选中时，插入到模型中的组和源UDF文件产生父子关系，源UDF非可变尺寸发生变化，模型中的组发生相应变化，反之，为独立的。
高级参照配置：通过映射每个指定的参照来放置UDF组。清除此复选框后，可使用特征重定义界面手动定义特征放置，组中的每个特征都会重定义。
查看源模型：在单独的窗口中检索和显示 UDF 源（参照）。

(4)系统弹出下图所示两个对话框（图22），左边是源UDF的预览对话框，右边是用户自定义特征放置对话框。在UDF放置对话框中单击“1.TOP：F2（基准平面）”①，然后在模型显示区中（注意不是UDF预览窗口中的TOP平面）选择TOP平面来映射UDF中该参照。

注意：在上图中，光标在①②③处单击，在右边参照提示区将会分别显示“长方体底面”、“长度方向对称中心”和“宽度方向对称中心”，此即在上2.2步骤中输入的参照提示。

(5)重复步骤（4），用相应的RIGHT平面和FRONT平面替换UDF原始特征参照。
(6)单击“用户自定义特征对话框”中的第二个选项卡“变量”，如下图（图23）。在该对话框中将长方体长宽高都改为“10”，圆角半径改为“2”，单击确定。

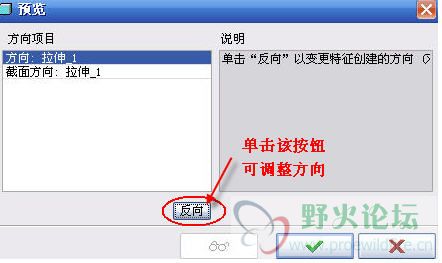

(7)弹出预览对话框（图24），同时模型显示区出现该特征的预览效果（图25），确保拉伸方向如下图，确定。

(8)单击确定按钮，最终插入的UDF特征如下图

3、替换UDF
对于已经放置好的UDF，如没有分解，没有更该其中的尺寸，则可以替换为其他的UDF。
以下这个实例将说明如何替换UDF。

(1)打开配套文件UDF.prt。
(2)放置第一个UDF特征，配套文件：udf01.gph
单击主菜单插入——用户自定义特征——在弹出的对话框中选择配套UDF文件： udf01.gph。勾选高级参照配置复选框。弹出如下图所示UDF放置对话框。该UDF有两个放置参照，将放置点参照选择为基准点PNT0，放置平面参照选择拉伸实体上表面。

(3)单击确定，完成，效果如下图

(4)放置第二个UDF特征，放置点参照选择
(5)同上，放置第二个UDF特征。放置点参照选择PNT1，其余同上。
(6)放置第三个UDF特征，放置点参照选择PNT2，放置平面如上，单击变量选项卡，将尺寸改为下图所示

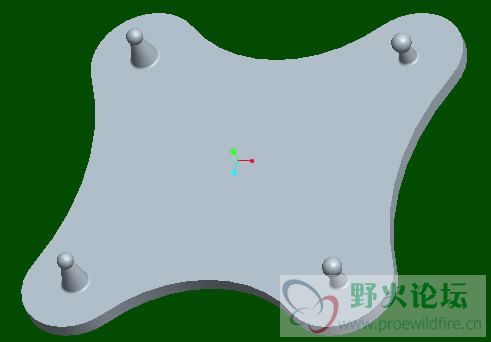

(7)插入第四个UDF特征，放置点参照选择PNT3，其余同上。最终结果如下图。

(8)在模型树上右键单击第一次放置的UDF特征，选择替换，如下图所示
