齿轮模型-自动生成齿轮等级精度包含0.5以下模数

good0311 · 发表于 2019-4-23 09:58

本帖最后由 good0311 于 2019-4-23 13:16 编辑

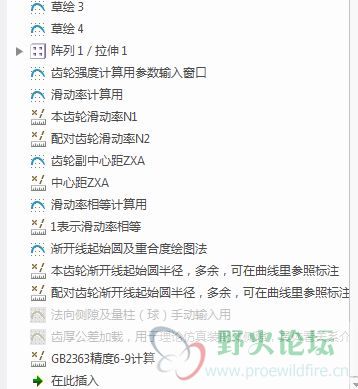

此齿轮模型可以自动计算齿轮等级精度，0.5模数以上按ISO1328,模数0.5以下按GB2363-90标准（只有6-9等级）；此模型里除了精度计算还有其他大量计算，就不详细叙述，大家可以作为参考。上传模型主要目的是省去查询标准手动输入精度的过程，避免手动输入出错，大家在使用中发现问题，可留言。另外，以前上传的内外斜齿轮里的计算也发现了些问题，目前还没有修正。
重点：模数0.5以下是利用了MATHCAD嵌入所以要破解MATHCAD才可以使用；此模型使用范围在关系式里有介绍。
重点：由于模型里计算较多，尤其用了MATHCAD，需要多次再生，否则0.5以下模数精度计算结果有可能没有更新

压缩包1是齿轮，其他附件是表格文件（没有仔细做过，比较乱，可以不下载），自己按着齿轮模型里参数自己做也可以，有点大。
