CREO高级应用——3D组件模式下物料清单BOM表的配置

WEIJIAJIANG420

本文为原创，由云舒设计出品。

在CREO 3D组件模式下可以直接查看物料清单，即BOM表，非常方便。

在查看之前，需要对3D的BOM格式文件的做相关配置，配置文件后缀为.fmt，并且在配置文件config中对选项bom_format添加格式文件的路径，如：

bom_format D:\WEIJIAJIANG_SOFTWARE_DESIGN\CREO5.0M020\CREO5.0 M20模板文件\3D_BOM.fmt

以我的BOM格式文件（3D_BOM.fmt）配置为例，如下：

------------------------------------------------------------------------------------------------------

.summary

.titles 类型；图号；名称；材料；数量；零件单重/g;

.row %$type;%$name[-s];%ptc_common_name[-s];%ptc_material_name[-s];%$quantity[-d];%PRO_MP_MASS[-.2f];

========================================

总重量：%[$total(PRO_MP_MASS)][.2] g

========================================

.breakdown

.titles 类型；图号；名称；材料；数量；零件单重/g;

.row %$type;%$name[-s];%ptc_common_name[-s];%ptc_material_name[-s];%$quantity[-d];%PRO_MP_MASS[-.2f];

------------------------------------------------------------------------------------------------------

说明：

.summary 列出的是顶级装配中所有零件，不含子组件；

.breakdown 列出的是子组件下的所有零件，每一个组件单独列一项；

.titles 为标题名称；

.row 为标题名称对应的数值；

参数后方括号中的负号表示左对齐；s表示字符串；f表示浮点型数据；

用分号隔开各数据；

如 [-.2f] 表示数据左对齐，浮点型数据小数点后保留2位数。

3D BOM中有三个系统的参数，即：类型type，名称name，数量quantity，这三个参数前面添加%$

除了上面三个参数外的其它系统参数或者自定义的参数前面添加%

以我所建的模型为例，对应的3D物料清单，如图：

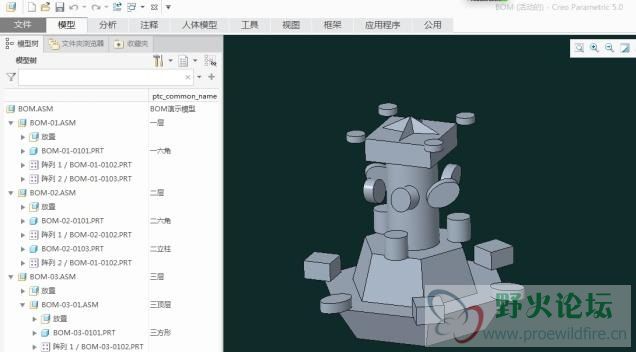

模型树及模型

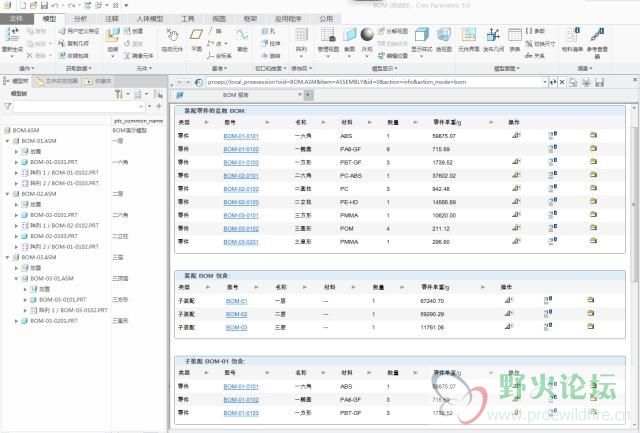

物料清单之一

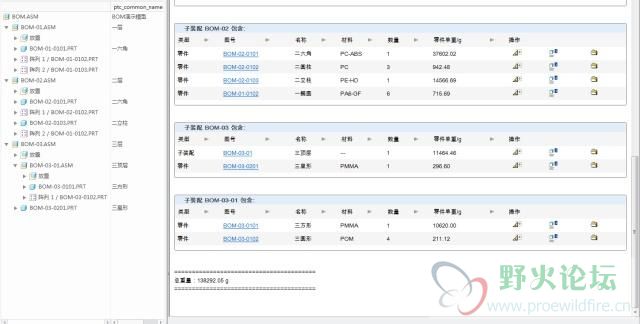

物料清单之二

至此，你应该学会了怎样配置CREO 3D BOM格式文件，

并且可以在3D组件模式下快速查看物料清单BOM的方法。

希望此文对你们有所帮助。希望能得到你们的肯定，是我往下出文的动力。
