双耳扭簧的挠性

lvqing881013 · 发表于 2019-2-12 11:44

一、背景

对讲机背夹中我们通常会用到扭簧，因为扭簧安装后必须有一定的预变性才有合适的弹性，所以它在独立零件和安装到位后是两种形态。如何通过Creo管理两种形态，这就用到了挠性建模功能。

二、公式准备
挠性化建模需要跟公式配合使用，尺寸之间通过公式关联起来，这样某个尺寸变化时才可通过公式保持协调，不管是普通扭簧还是双耳扭簧都是弹簧的一种，都是基于弹簧的公式，如下为弹簧公式：

pitch=L/(n+angle/360) 其中：pitch为螺距，L为扫描长度，n为螺纹圈数(取整数)，eg螺纹2.7圈则n为2，angle为多出的不整圈所包含的角度。

举例说明

三、建模过程

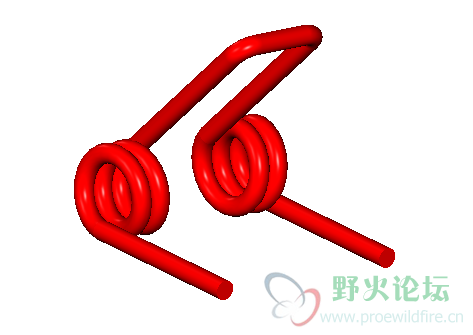

第一步、建扭簧模型

注：按普通步骤建立扭簧模型即可

第二步、定义挠性尺寸

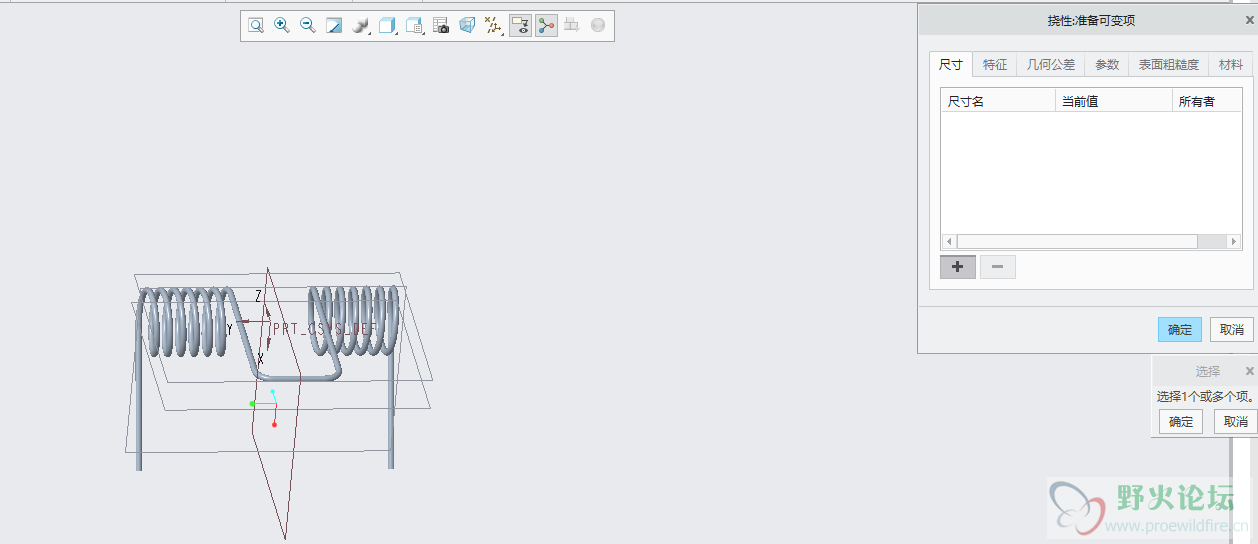

Creo操作步骤：文件->准备->模型属性->挠性

说明：

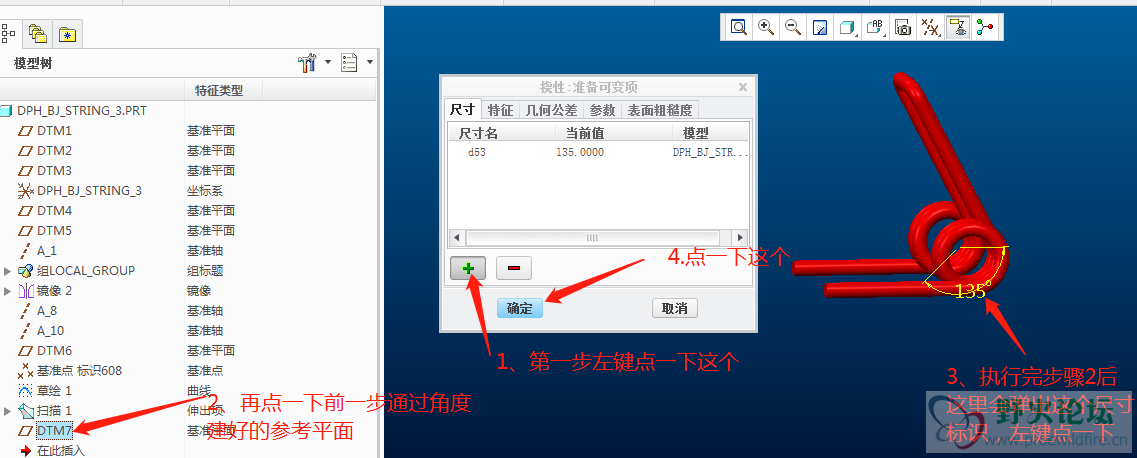

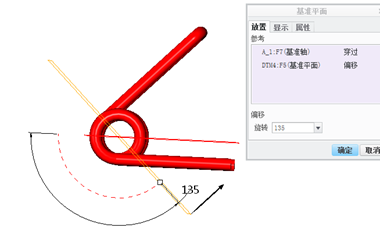

通常这个尺寸在前面的做图中是找不到对应符号的，这个没关系，只需要通过角度新建出一个平面即可，用新建平面的角度代替angle，如下图

第三步、参数化尺寸

Creo操作步骤：工具->d=关系

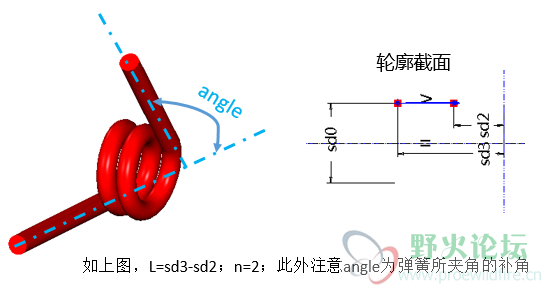

说明：d29为pitch，d27-d26为L，d53为上一步定义的挠性尺寸

第四步、挠性装配

Creo操作步骤：装配->挠性

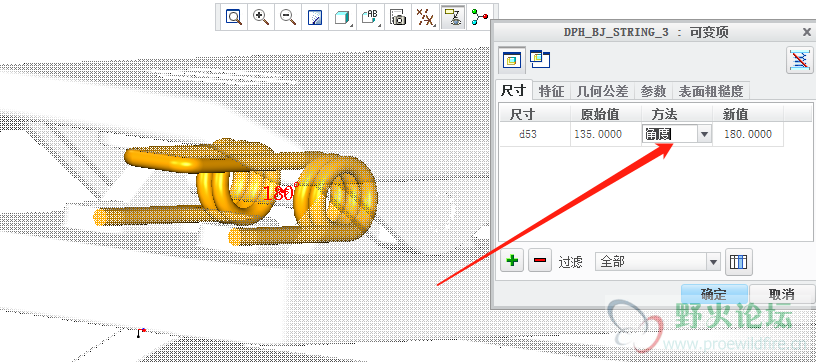

说明:弹出的对话框中注意选择跟定义的挠性尺寸相关的装配方式，如上图选择角度，选择弹簧的两个限位平面
