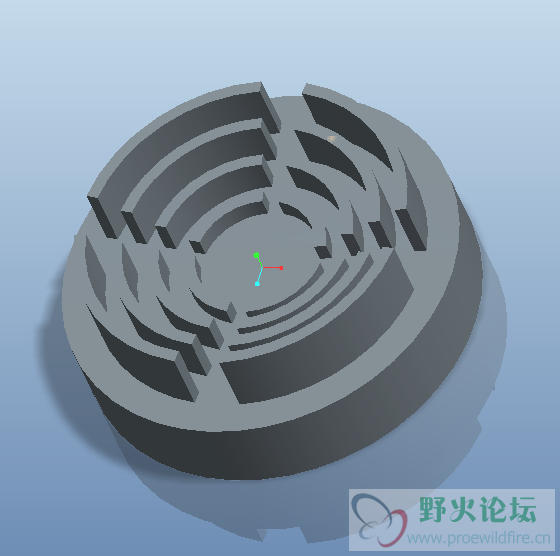

求这个图形的阵列方法

340047351 · 发表于 2018-11-1 18:26

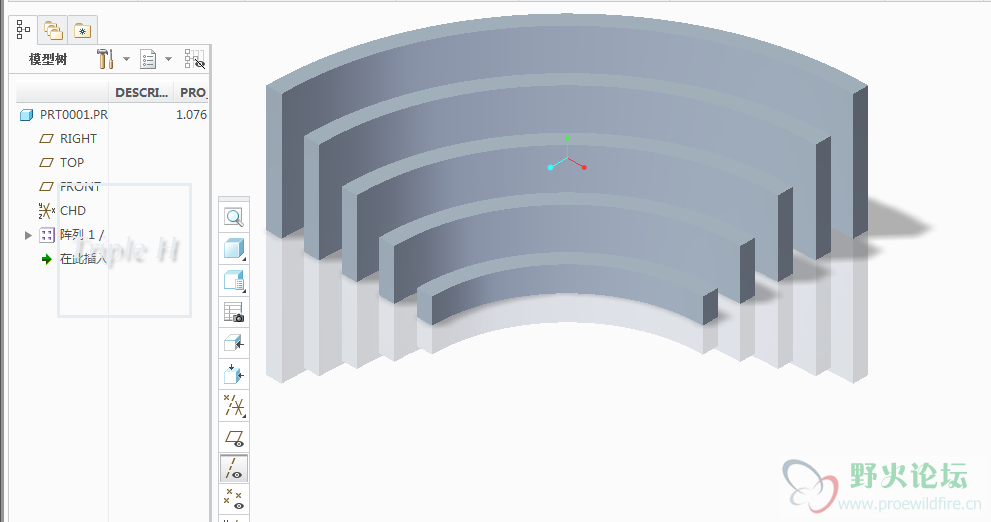

基础的尺寸阵列吧

295672500 · 发表于 2018-11-2 09:44

11.prt.rar (77.18 KB, 下载次数: 7)

2926056780 · 发表于 2018-11-2 12:46

感谢大佬~又学了个功能

森林海洋 · 发表于 2018-11-7 22:13

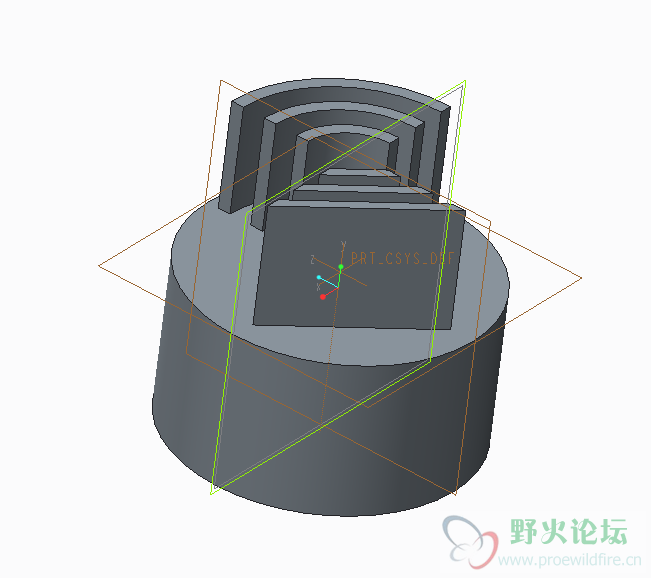

我去给你画一个。等着

yang第一 · 发表于 2018-12-21 16:15

方法很多，第一种画两条直线通过圆心，将圆环外侧两点分别约束到画的直线上拉伸。然后阵列采用到圆心距离，因为圆环外侧被约束到直线上，随着直线轨迹，圆环缩短，达到你贴的图效果

yang第一 · 发表于 2018-12-21 16:18

第二种，先拉伸特征全部采用最大的一个做，就是拉伸特征一样，然后用通过圆心的两直线一次性切除材料即可

KLOVE1 · 发表于 2018-12-22 15:12

感谢大佬~又学了个功能
