有没有知道这样的图形怎么混合出来的，高度2850

hhxxttxs · 发表于 2018-10-26 10:42

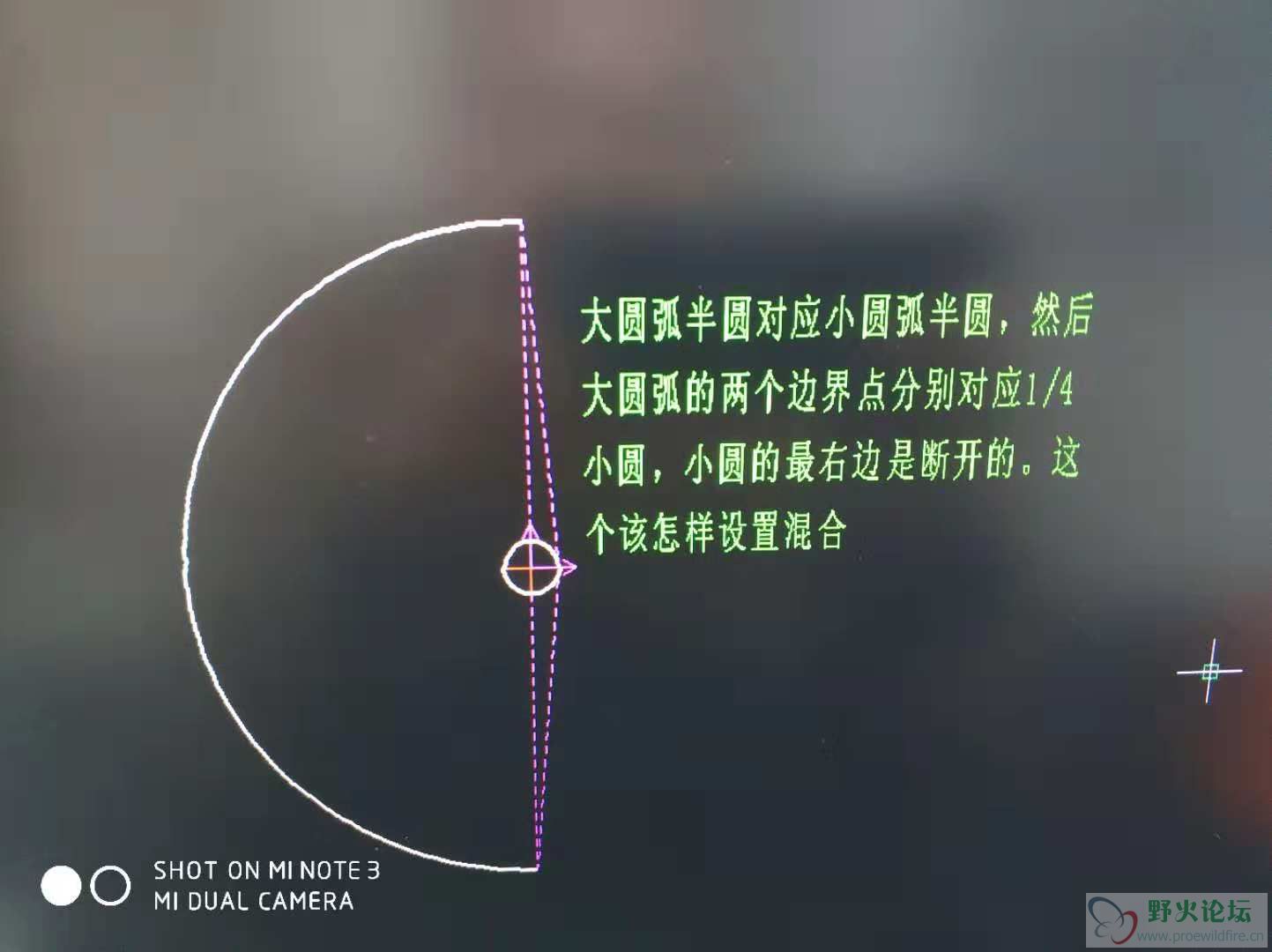

1/2大圆对应小圆1/2，然后大圆弧的两个端点分别对应1/4小圆，小圆断开2mm。大圆直径4970，小圆直径325，高度2850

597339770 · 发表于 2018-10-26 10:59

是不是是一个圆锥体，中间切了刀只不过上面一个整圆而不是一个半圆

hhxxttxs · 发表于 2018-10-26 11:07

597339770 发表于 2018-10-26 10:59
是不是是一个圆锥体，中间切了刀只不过上面一个整圆而不是一个半圆

是的

hhxxttxs · 发表于 2018-10-26 11:09

hhxxttxs 发表于 2018-10-26 11:07
是的

我做出来的混合点不对，钣金里面也展不开

597339770 · 发表于 2018-10-26 11:31

钣金我不会哦，但是在零件图里面可以啊，只画一半

yuanbin20 · 发表于 2018-10-26 13:39

本帖最后由 yuanbin20 于 2018-10-26 13:45 编辑

分别按尺寸直接画出二个草图，然后分别选取二个草图直接混合就行了

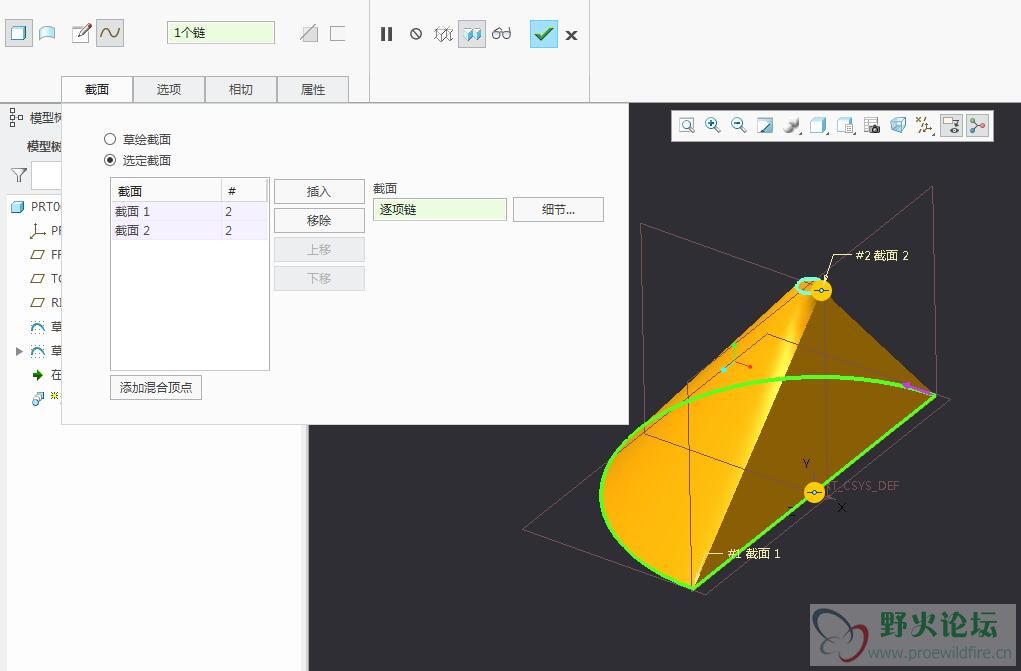

1. 实体混合

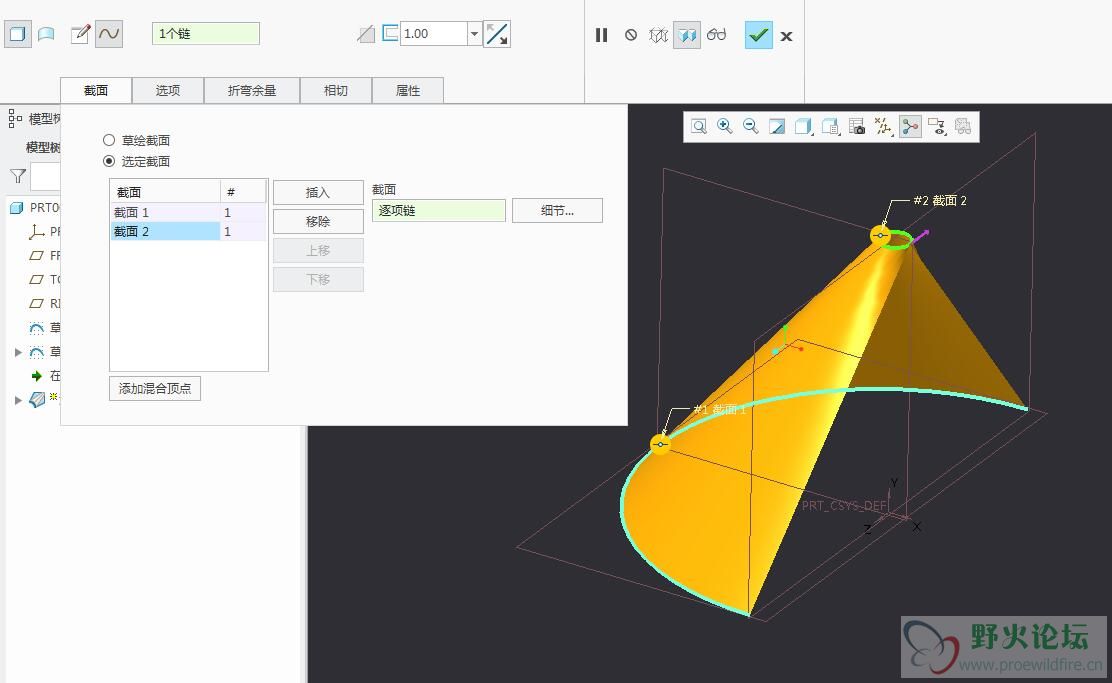

2. 板金混合

huang138232 · 发表于 2018-10-26 13:54

厉害厉害

hhxxttxs · 发表于 2018-10-26 14:08

yuanbin20 发表于 2018-10-26 13:39
分别按尺寸直接画出二个草图，然后分别选取二个草图直接混合就行了

1. 实体混合

这个在钣金里面怎么展开呢？面组展平的那尺寸不准

597339770 · 发表于 2018-10-26 14:15

1/2 是可以展开的再镜像

hhxxttxs · 发表于 2018-10-26 14:25

597339770 发表于 2018-10-26 14:15
1/2 是可以展开的再镜像

能把图发上来看下吗？谢谢了
