旋转楼梯（六种做法）

295672500

方法一：

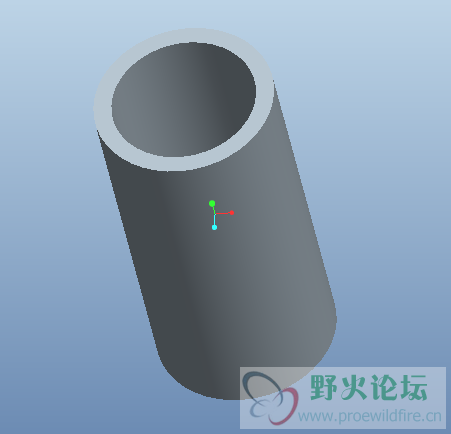

1.拉伸圆柱体

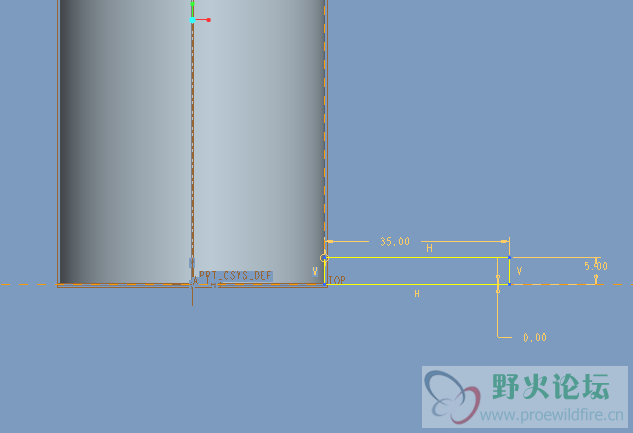

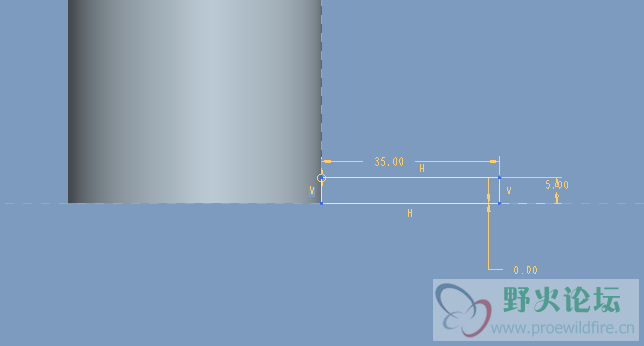

2.创建旋转特征（注意要有0尺寸）

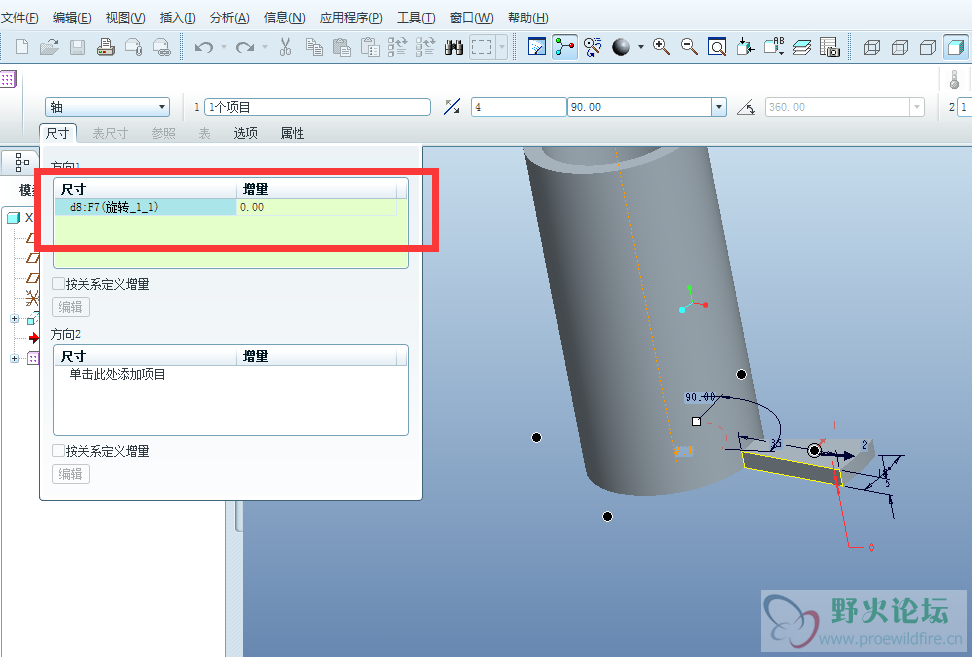

3.使用轴阵列，添加尺寸增量5

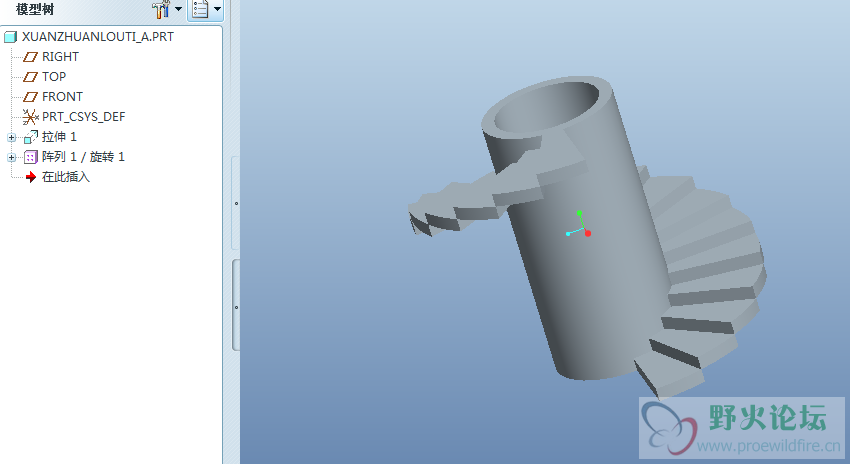

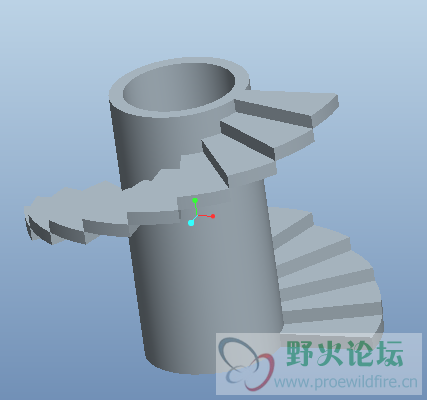

4.结果

方法二：
1.绘制圆柱体

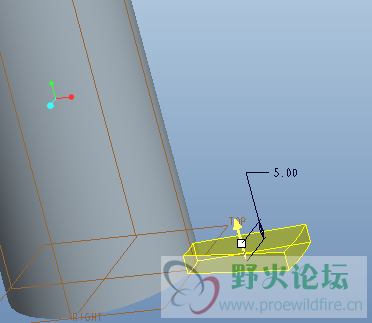

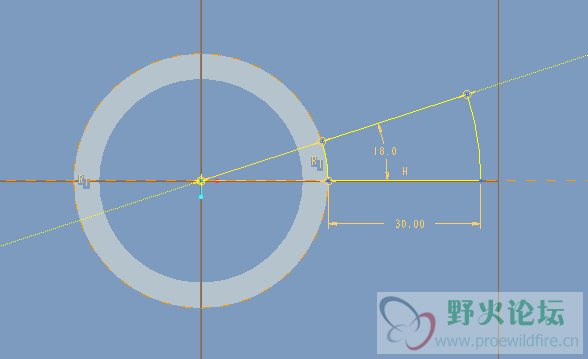

2.在TOP面绘制拉伸特征

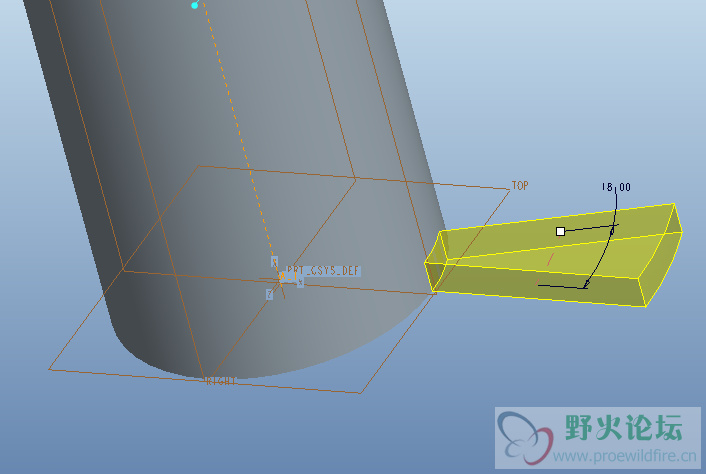

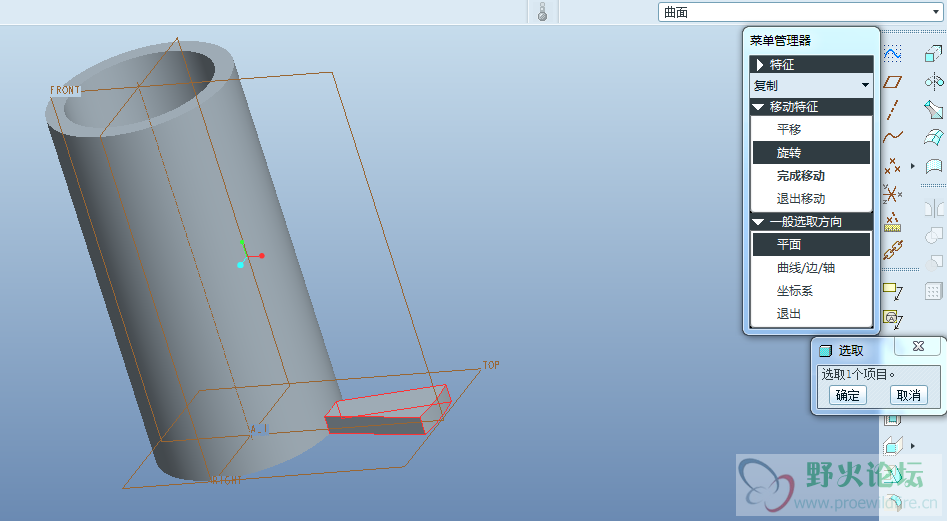

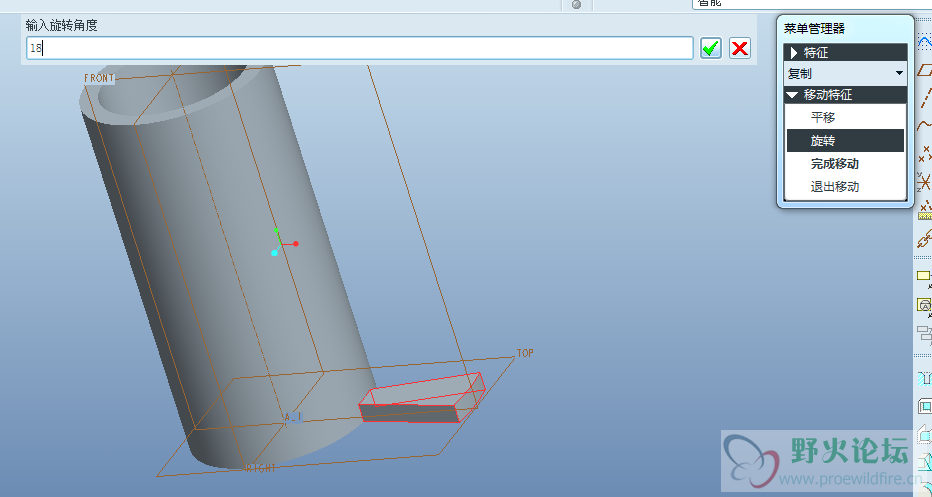

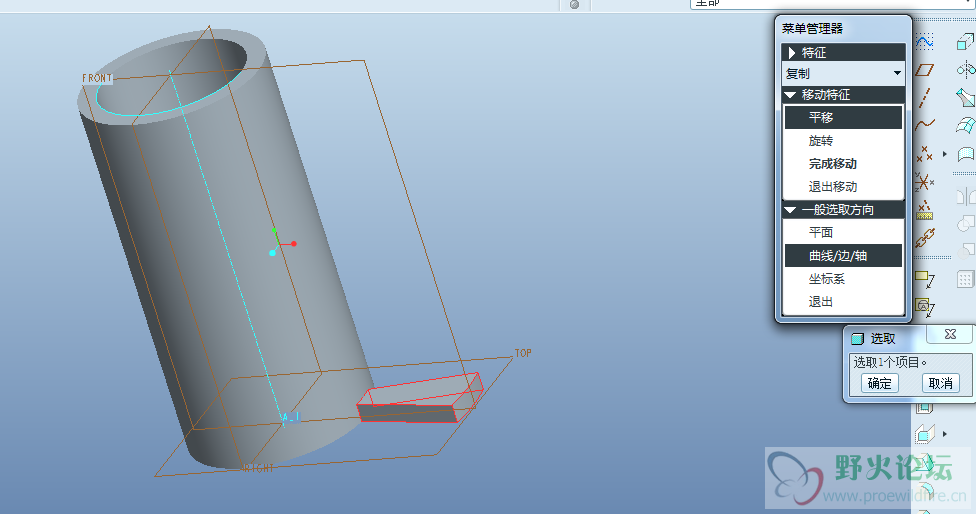

3.插入——特征操作——复制——移动——完成（先旋转18°，再向上平移5）


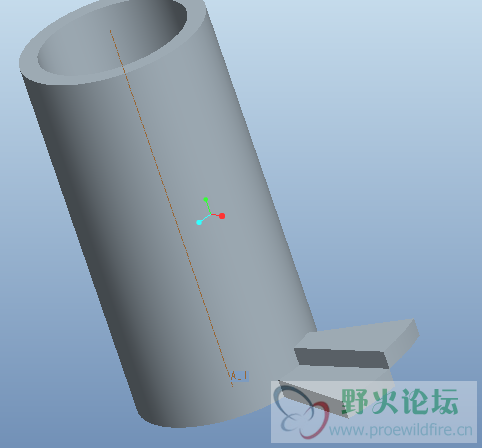

结果

4.分解组

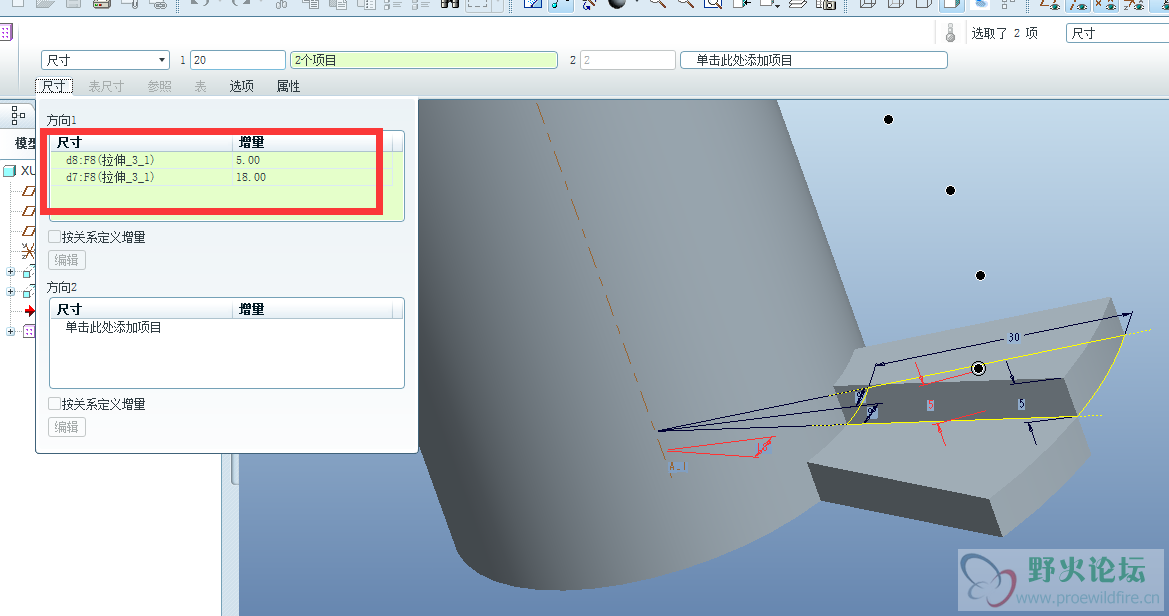

5.对新复制的特征进行尺寸阵列，添加两个尺寸

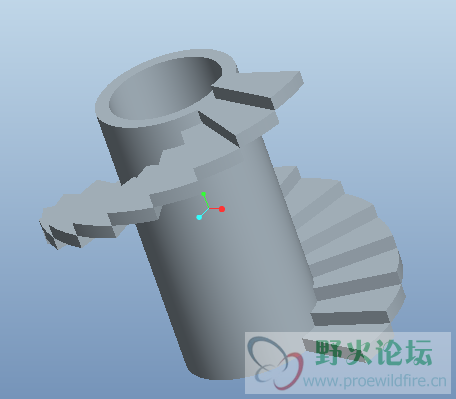

6.结果如下

方法三：
1.创建圆柱特征

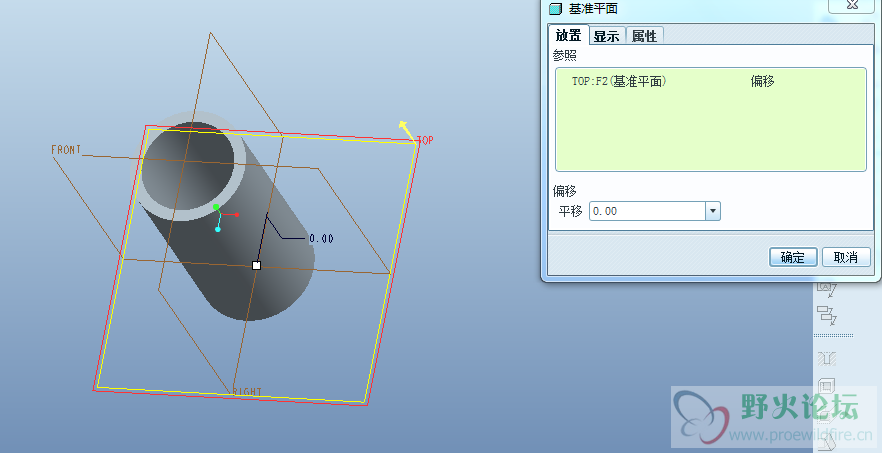

2.创建拉伸，并在拉伸命令下，相对TOP面0距离创建基准平面

3.创建拉伸特征

4.使用尺寸阵列，添加尺寸阵列

方法四：
1.拉伸圆柱体后，并在拉伸命令下，相对TOP面0距离创建基准平面上拉伸

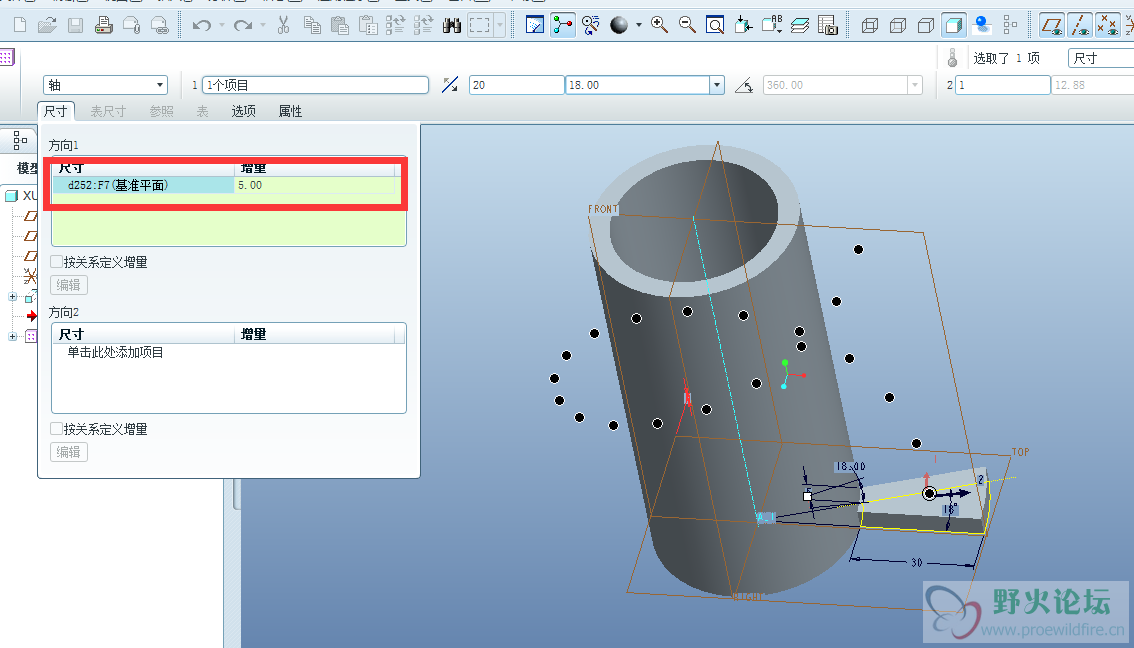

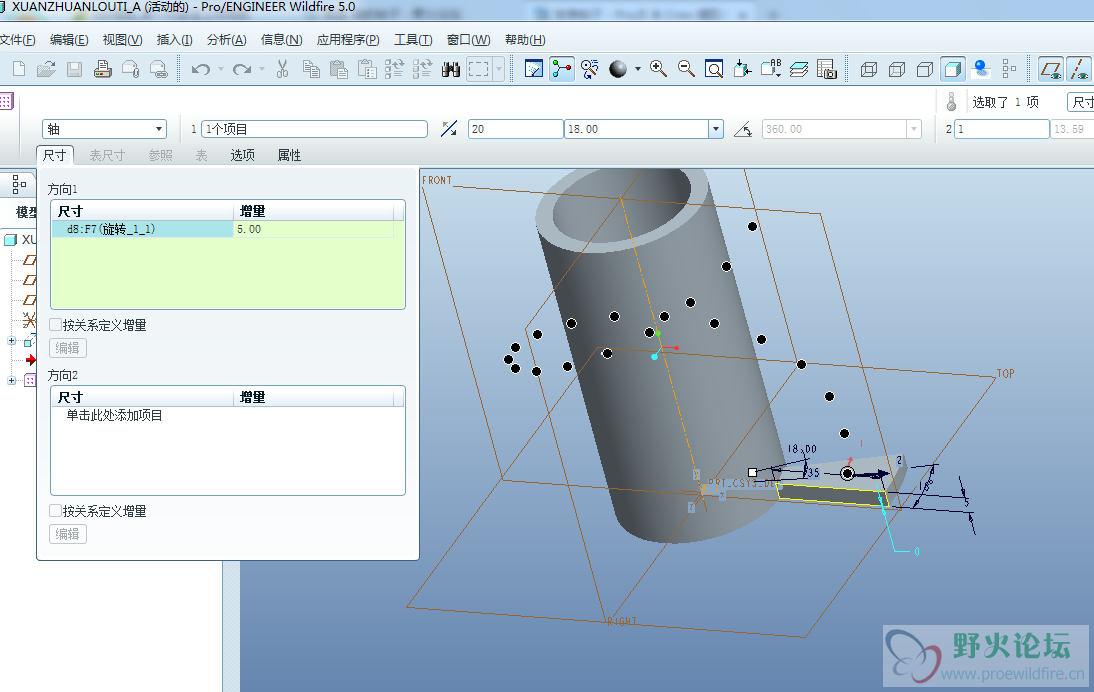

2.选择轴阵列，添加增量5

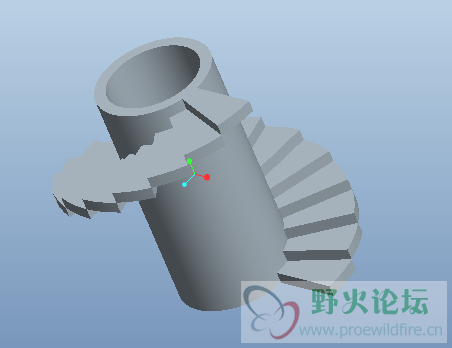

3.阵列结果


方法五：
1.创建圆柱体

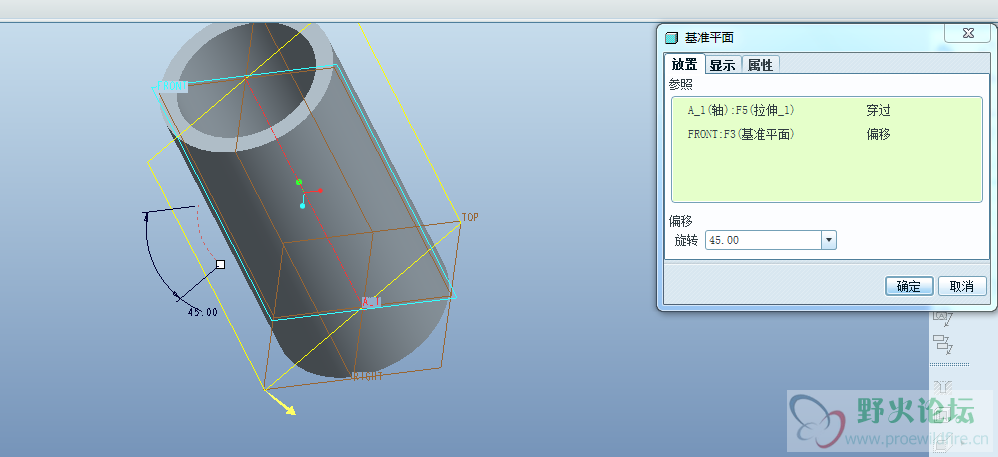

2.创建旋转命令，在旋转命令下创建基准平面，角度随意

3.在新创建平面创建旋转命令，注意0尺寸

4.使用尺寸阵列

5.结果如下

方法六（参数化）：
其实是在方法一基础上参数化
1.创建参数T=20（20阶梯），S=100（100总高度）

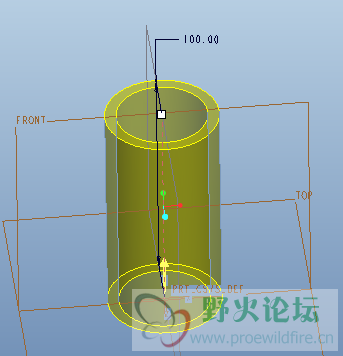

2.拉伸圆柱体
3.添加特征尺寸约束

4.旋转阶梯特征

5.对特征高度添加尺寸关系


6.轴阵列，添加尺寸增量（增量随意，后面用公式驱动）

7.对阵列添特征加尺寸关系

8.结果
文件如下：
xuanzhuanlouti_a.prt.rar (246.71 KB, 下载次数: 74)

2018-9-30 21:57 上传

点击文件名下载附件

xuanzhuanlouti_b.prt.rar (266.3 KB, 下载次数: 46)

2018-9-30 21:57 上传

点击文件名下载附件

xuanzhuanlouti_c.prt.rar (279.57 KB, 下载次数: 52)

2018-9-30 21:57 上传

点击文件名下载附件

xuanzhuanlouti_d.prt.rar (252.2 KB, 下载次数: 44)

2018-9-30 21:57 上传

点击文件名下载附件

xuanzhuanlouti_e.prt.rar (251.97 KB, 下载次数: 53)

2018-9-30 21:57 上传

点击文件名下载附件

xuanzhuanlouti_f.prt.rar (254.93 KB, 下载次数: 59)

2018-9-30 21:57 上传

点击文件名下载附件

jmxicx

楼主说得很详细  谢谢

yuanbin20

感谢分享，CREO被你发扬光大了，竟然造房子也这么厉害！

jeknt_zhang

没想到有这么多方法呀

295672500

过奖了！只是尽最大努力搜集、归纳，再添加一点自己的想法罢了！

yehuogy

谢谢楼主分享

一名

谢谢楼主，额参数化那个方法不是很明白，就是最后一步那里，可以再解释一下么

295672500

一名 发表于 2018-10-2 10:12
谢谢楼主，额参数化那个方法不是很明白，就是最后一步那里，可以再解释一下么

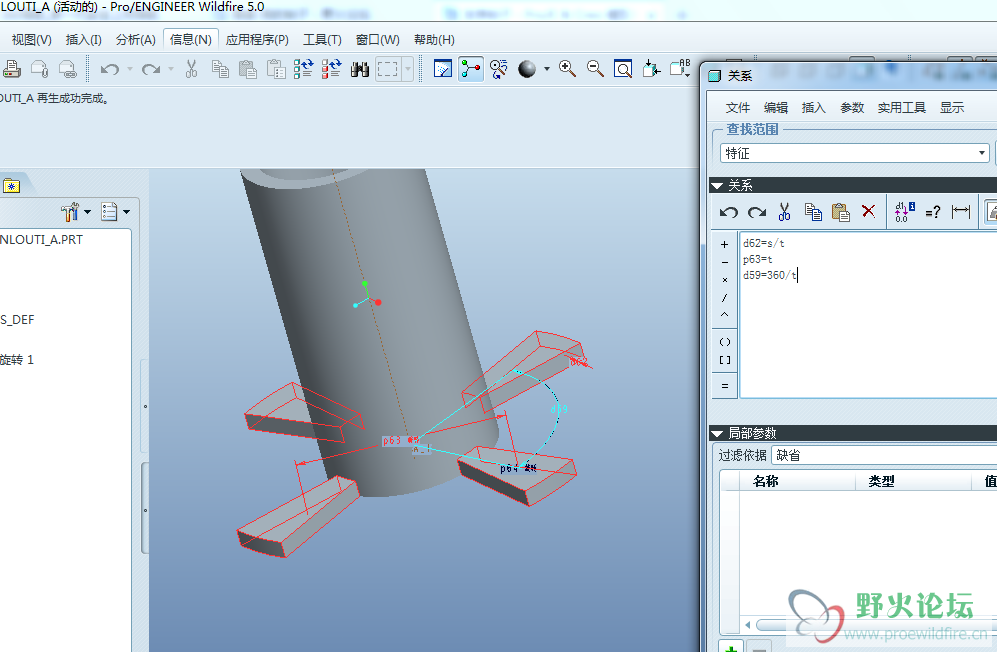

步骤： 选择 工具——关系——特征，然后选择阵列对象

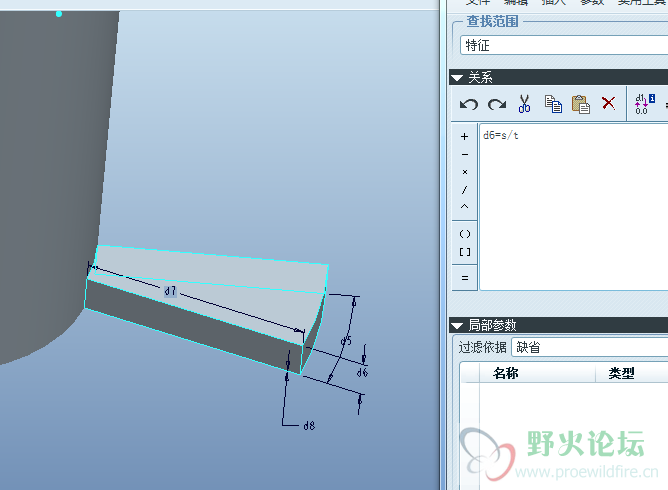

①添加尺寸d62=s/t    (s是总高度，t是数量，s/t 就是每个阶梯的高度，也是每个阶梯高度方向的增量)
②添加尺寸p63=t   (P63是阵列数量，也就是t)
③添加尺寸d59=360/t     (要在阵列t个后，正好是一圈，也就是360°。所以在圆周方向旋转增量就是360/t)
