请大家帮忙看看我画图思路错在哪里！(我是新手)

fkeiheeq18 · 发表于 2018-9-21 16:41

请大家帮忙看看我画图思路错在哪里！(我是新手)
１.公式sd3=trajpar*360*2.6

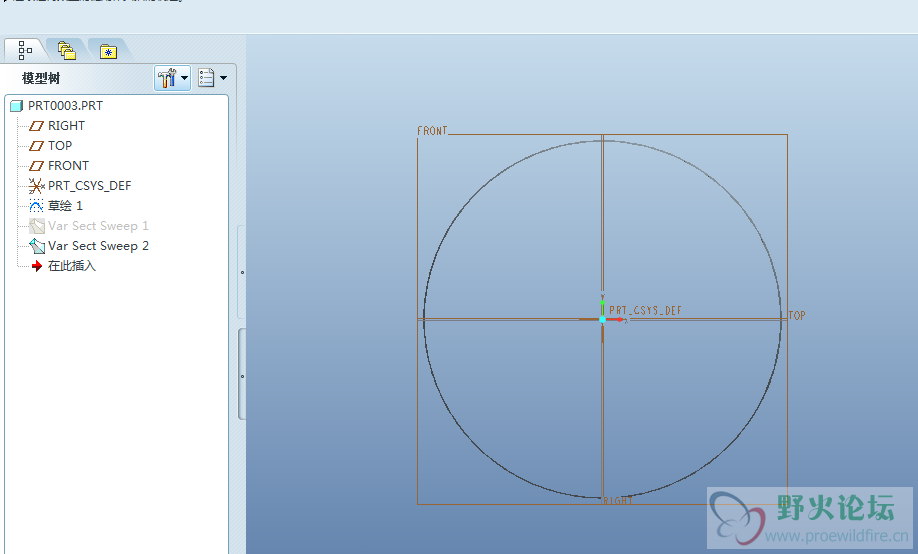

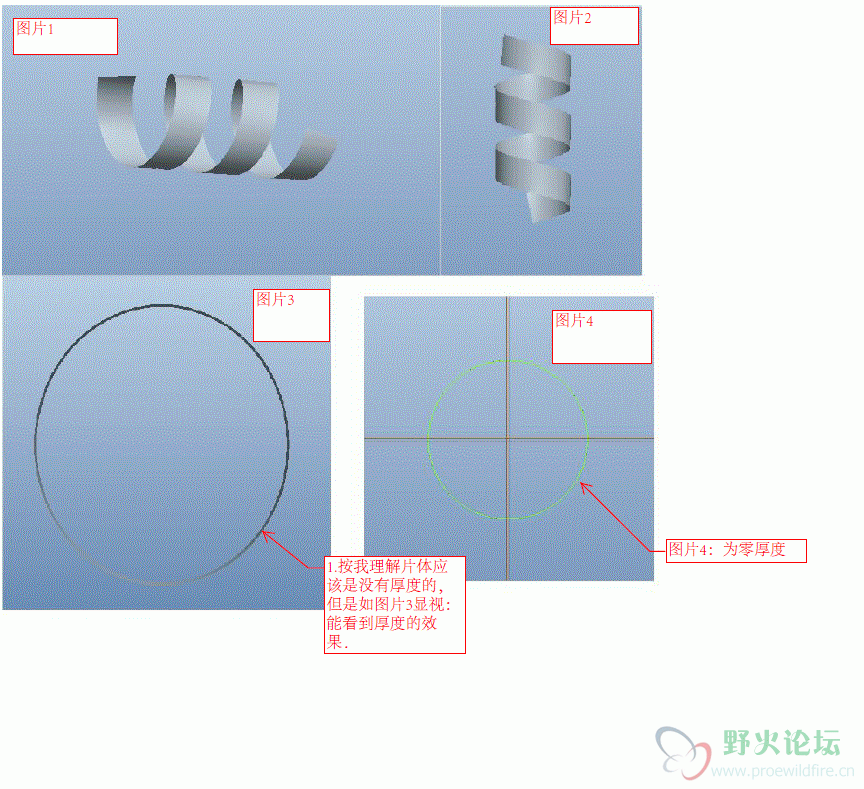

２.按我理解片体应该是没有厚度的，但是如图片3显视能看到厚度的效果，
３.会不会是我用的公式不对？
４.旋转轴是垂直90度的(已经确认过是没问题的)

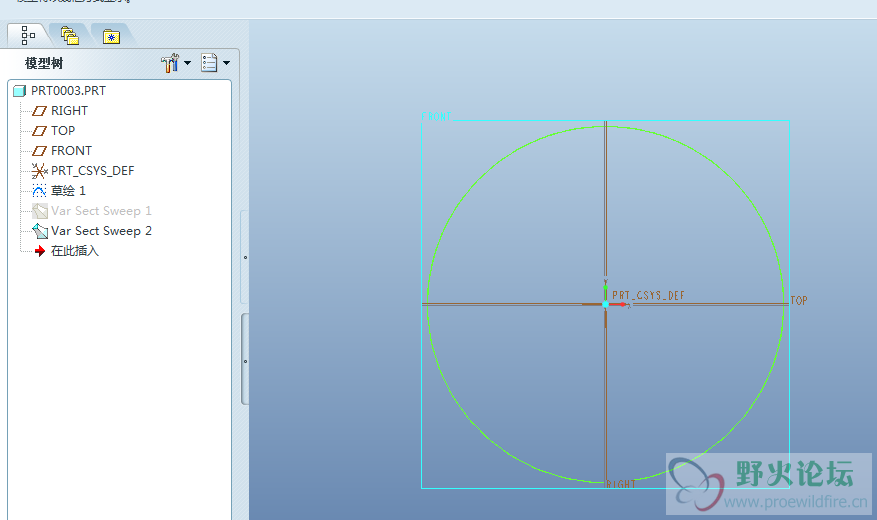

5.　　图片4：为零厚度

yfregmail · 发表于 2018-9-21 16:56

软件总要显示曲面出来让你看见吧，你说的为0就是什么都看不见？那你画它干啥？

fkeiheeq18 · 发表于 2018-9-21 17:05

yfregmail 发表于 2018-9-21 16:56
软件总要显示曲面出来让你看见吧，你说的为0就是什么都看不见？那你画它干啥？

谢谢您的回复！按我理解是片体是零厚度的，把外形画好了，再长材料就可以把一个产品做出来了！
因为我在ＣＡＤ里面测数据，示显示为两条线！所以我判定这个旋转片体是有斜度的，并不垂直．

yfregmail · 发表于 2018-9-21 17:11

本帖最后由 yfregmail 于 2018-9-21 17:13 编辑

fkeiheeq18 发表于 2018-9-21 17:05
谢谢您的回复！按我理解是片体是零厚度的，把外形画好了，再长材料就可以把一个产品做出来了！
因为我在 ...

本身就是一个没有厚度的曲面而已。

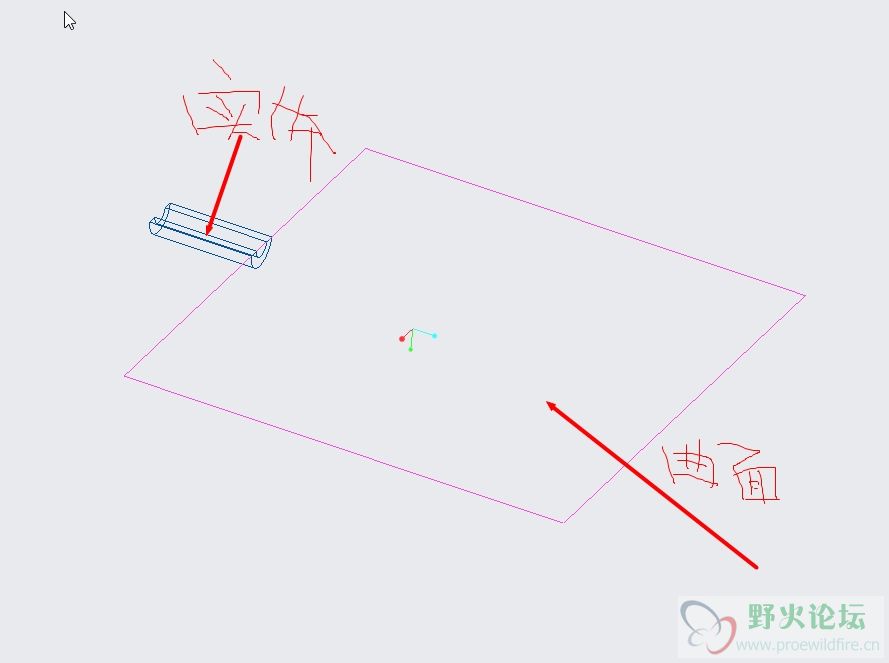

再教你一下怎么判断是曲面还是实体，将图面显示为线框模式，曲面和实体显示颜色是不一样的

340047351 · 发表于 2018-9-21 17:20

关系式我就不会用了，随便画一个给你参考一下吧

fkeiheeq18 · 发表于 2018-9-21 17:29

340047351 发表于 2018-9-21 17:20
关系式我就不会用了，随便画一个给你参考一下吧

好的！谢谢您！

295672500 · 发表于 2018-9-21 20:36

fkeiheeq18 发表于 2018-9-21 17:05
谢谢您的回复！按我理解是片体是零厚度的，把外形画好了，再长材料就可以把一个产品做出来了！
因为我在 ...

你是用什么命令做的啊？

295672500 · 发表于 2018-9-21 20:53

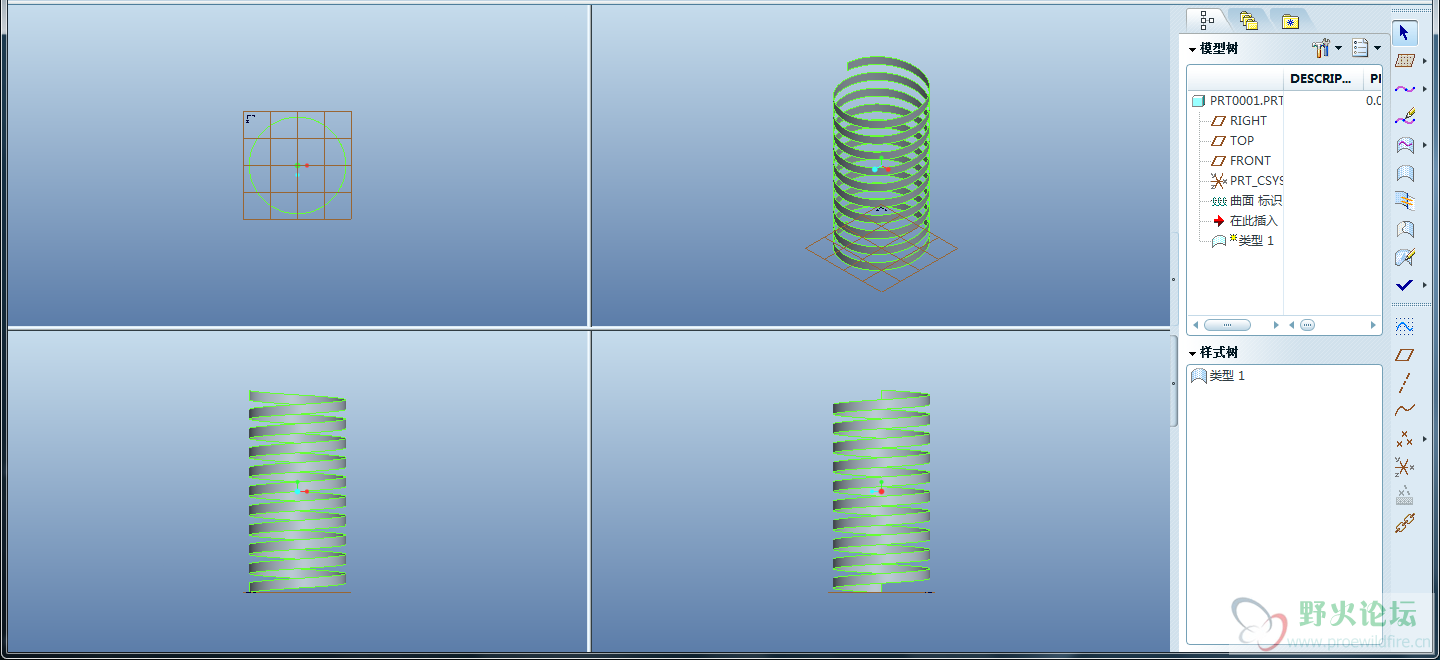

第一种方法是螺旋扫描，楼上已经给了正解。我不复述！
想必楼主用的是可变截面扫描！

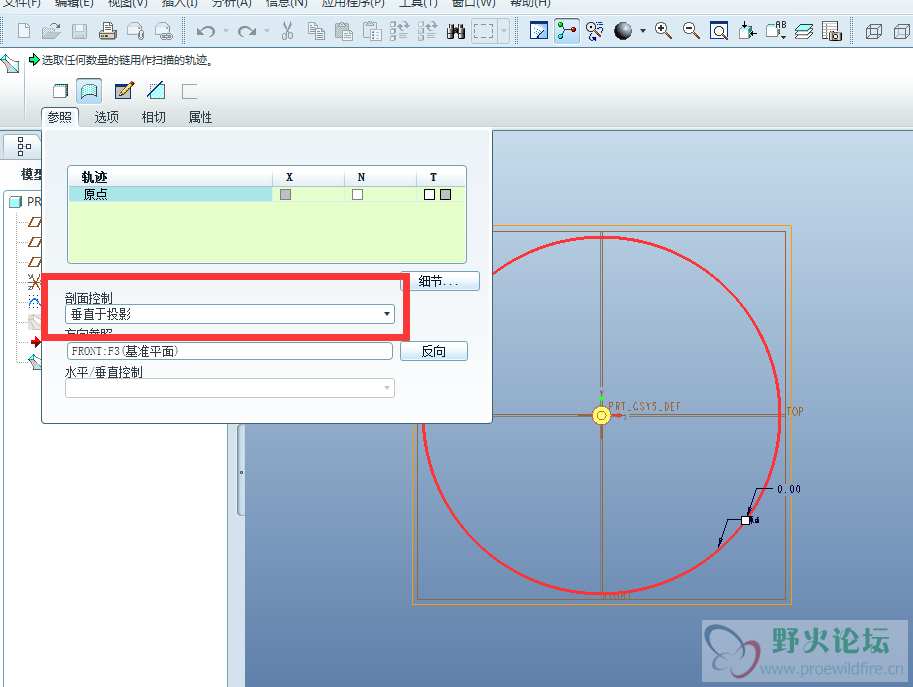

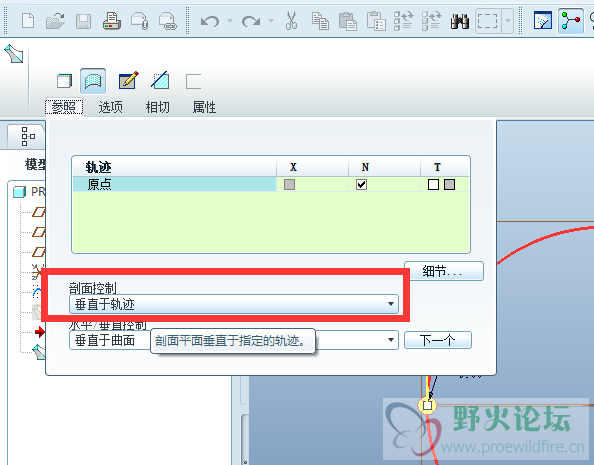

问题在于选择的是“垂直轨迹”

这里改为“垂直投影”就好

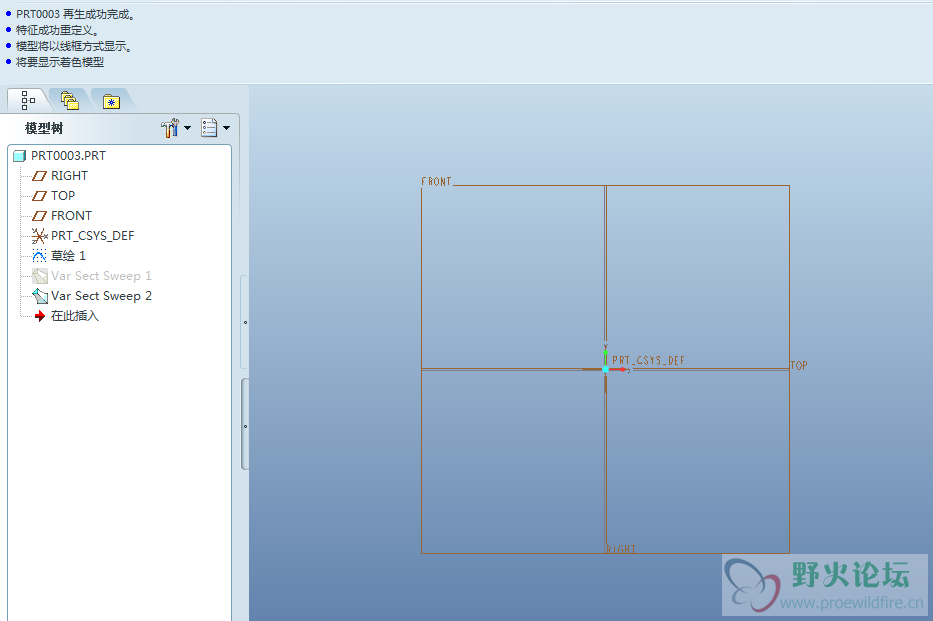

结果如下，换成线框模式，才能看得到

fkeiheeq18 · 发表于 2018-9-22 21:09

295672500 发表于 2018-9-21 20:53
第一种方法是螺旋扫描，楼上已经给了正解。我不复述！
想必楼主用的是可变截面扫描！

这位朋友，我回家试了一下！方法比我那种好用多了，可能我现在用的是proe5.0有些界画不一样！但是能更加方便的把这种形状画出来！谢谢您的帮助！
