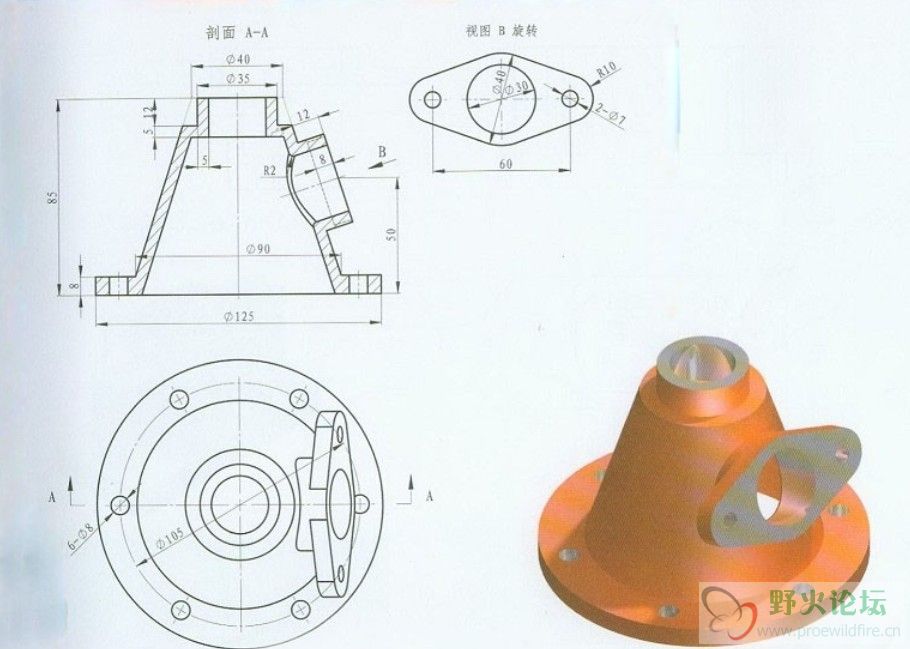

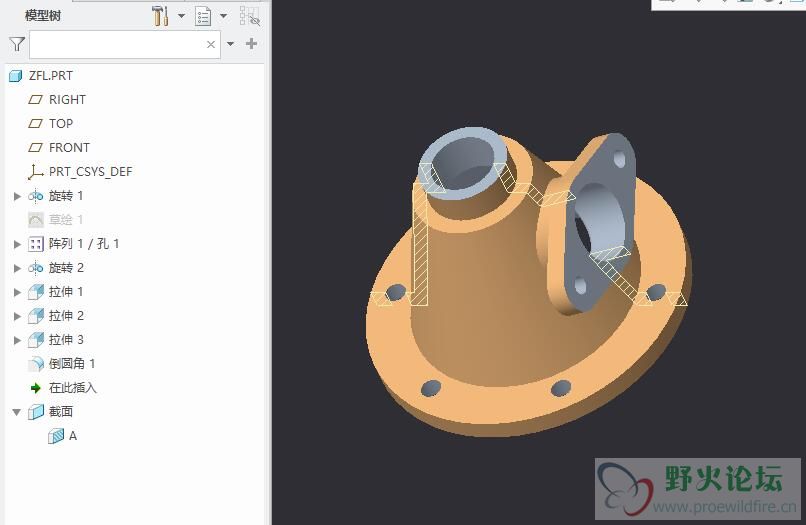

请各位大神帮我看看侧面的怎么画的

313503751 · 发表于 2018-9-11 21:56

新手不知道怎么画

yuanbin20 · 发表于 2018-9-11 22:58

这个很简单的，用最基础的旋转和拉伸命令即可搞定

slwolf · 发表于 2018-9-12 08:45

这种图还要大神出手？建议先把机械制图好好学一下吧。

TenFong · 发表于 2018-9-12 14:20

楼主是不知道怎么下手画吧!

步骤如下：

1，先分析零件的组成。
从图中看，该零件由一个锥形回转体（环+锥管+环+直管）与一个有角度的直回转体相交，直回转体一端有固定法兰，锥形回转体大环上有孔。

2，开始建模。

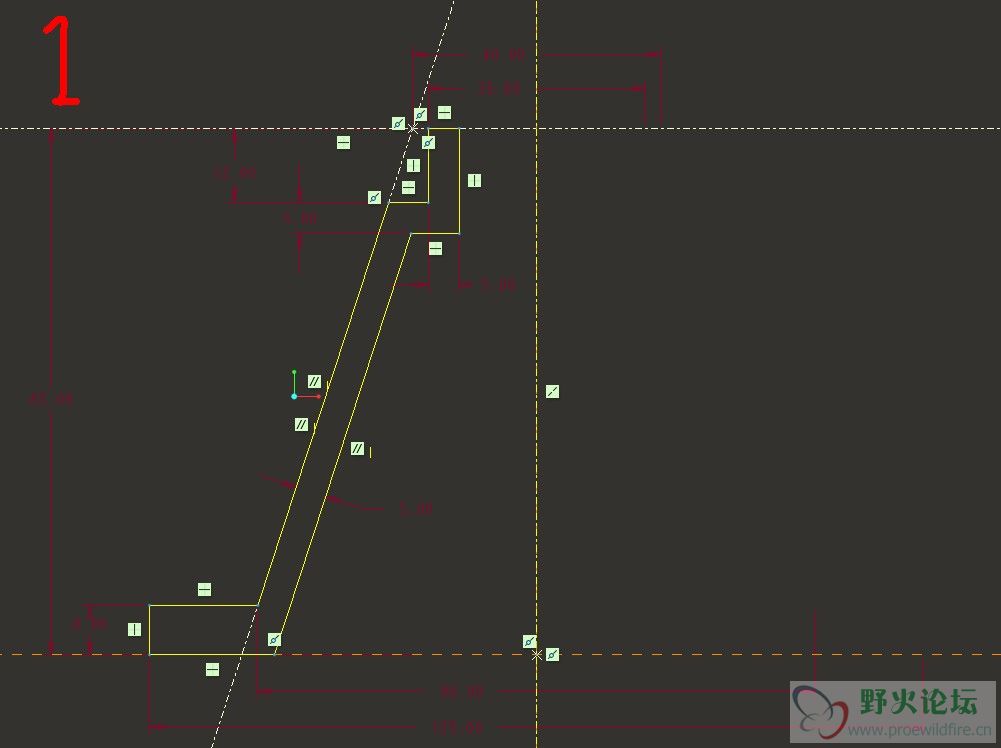

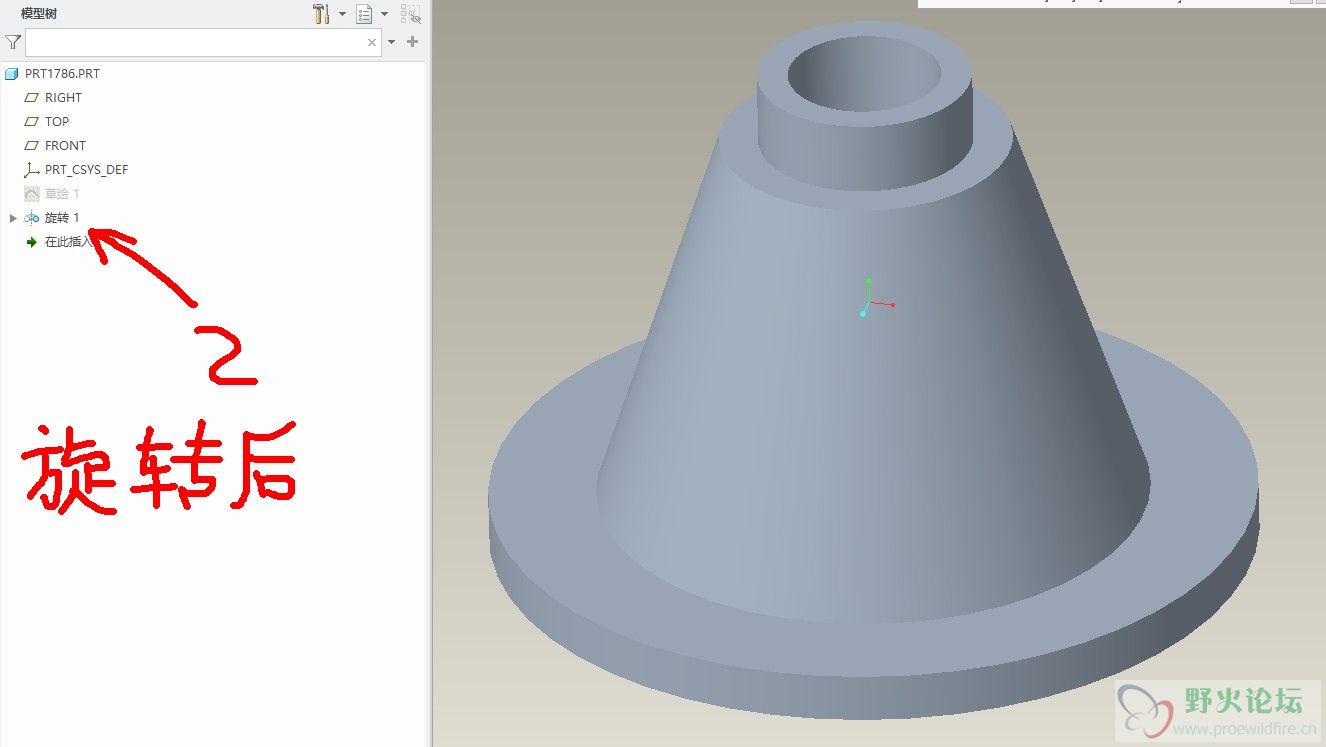

a，构建锥形回转体。从图中剖面A-A中获得尺寸，用旋转将实体做出。

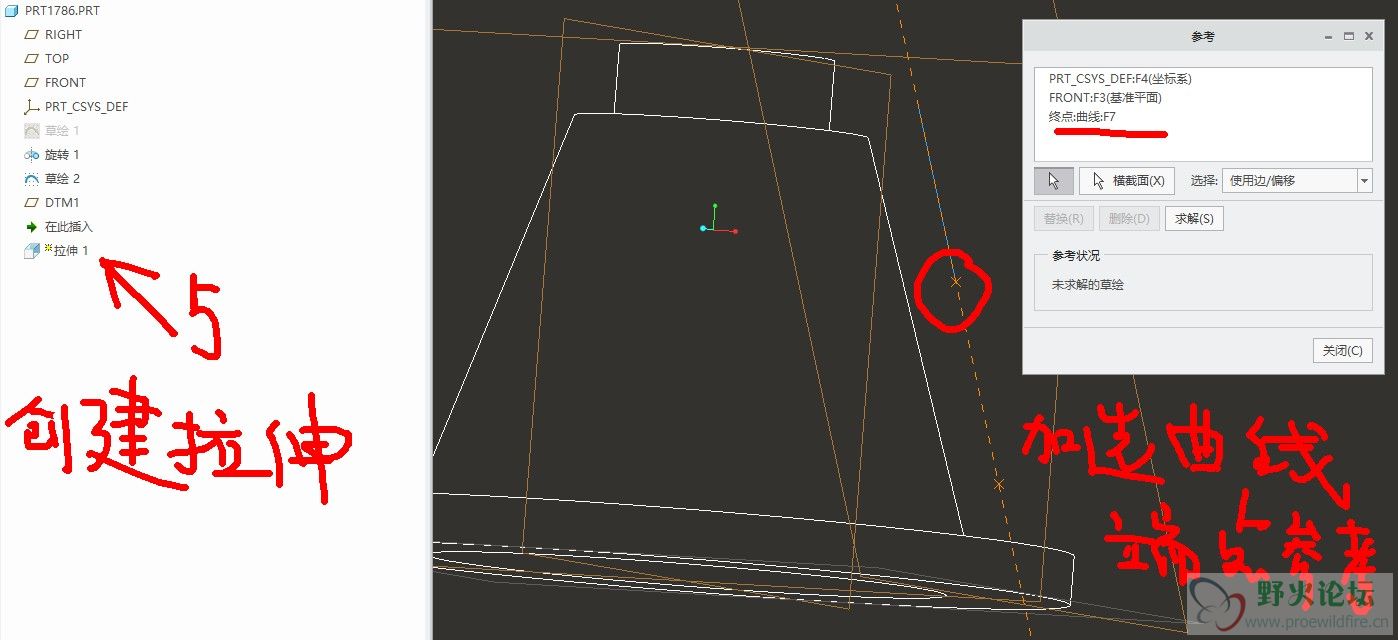

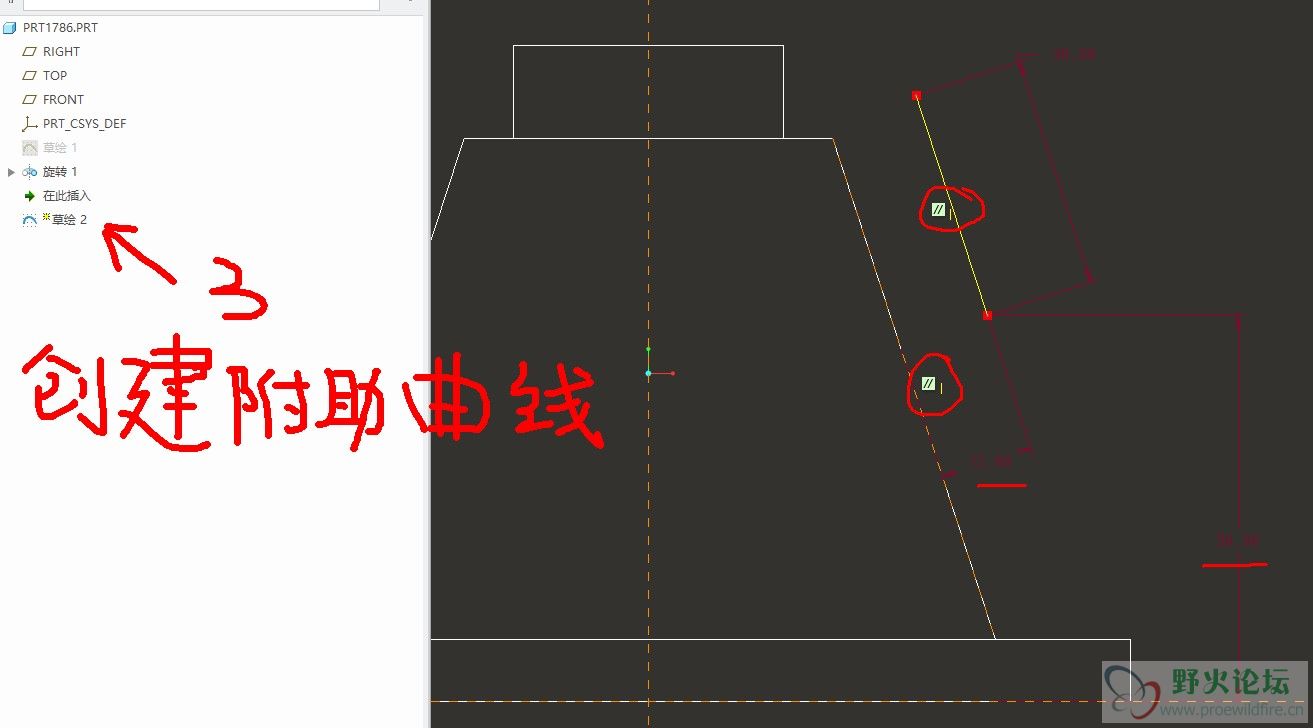

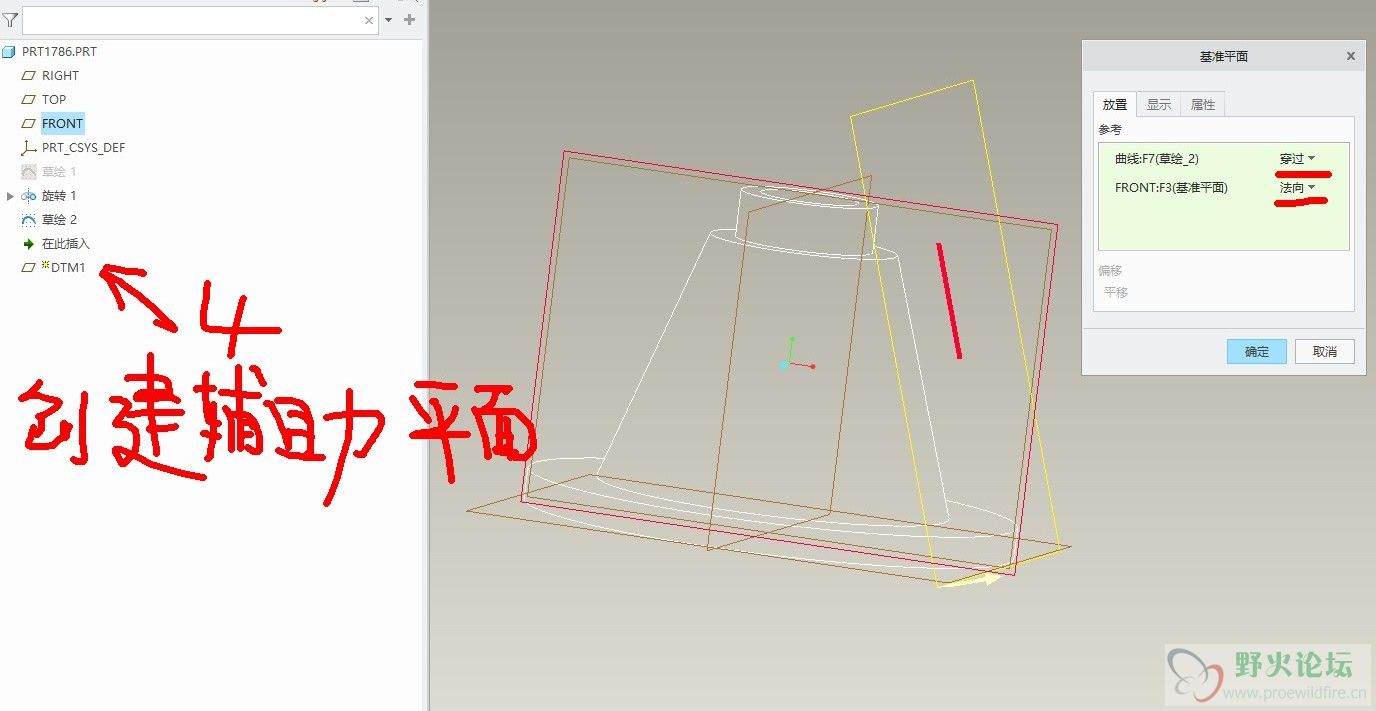

b，构建直回转体的做图平面辅助曲线，再做绘图平面。

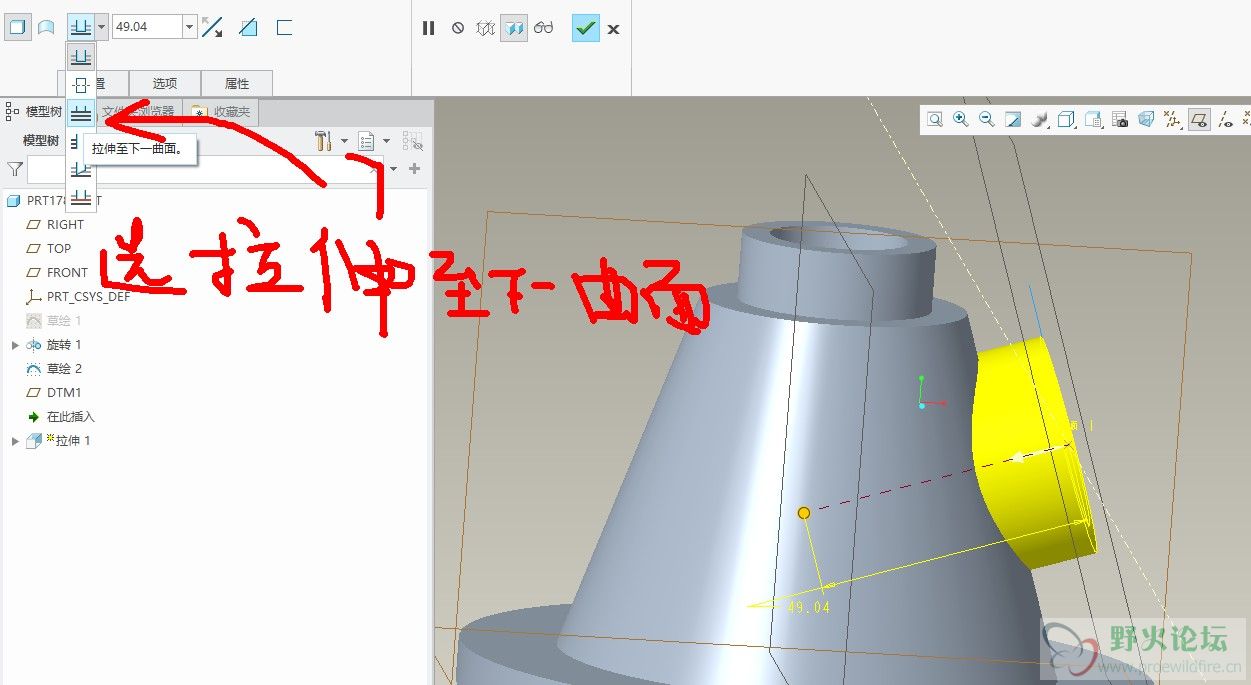

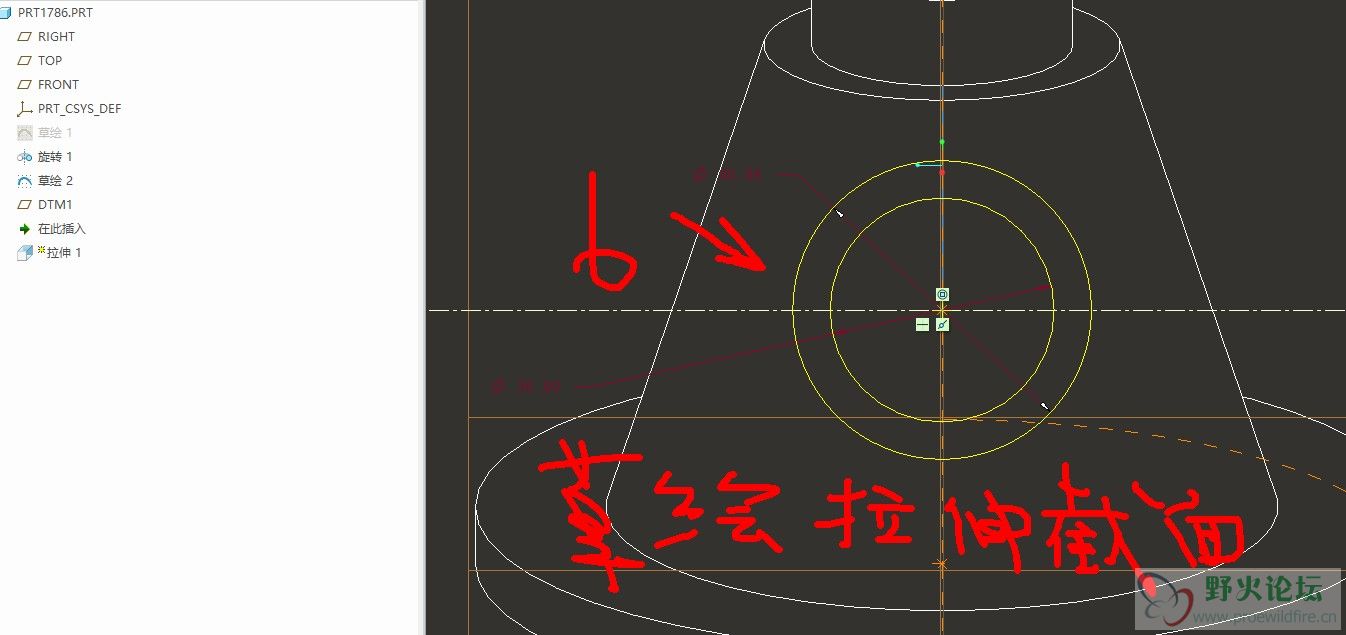

c，做直回转体。

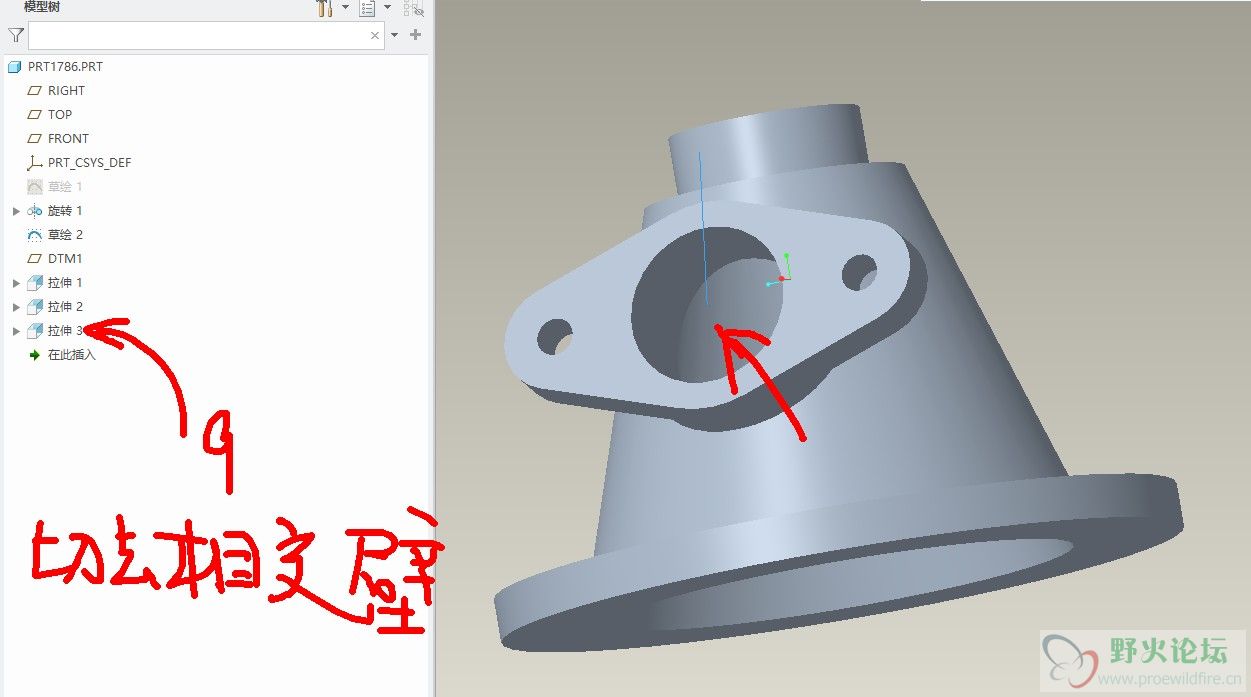

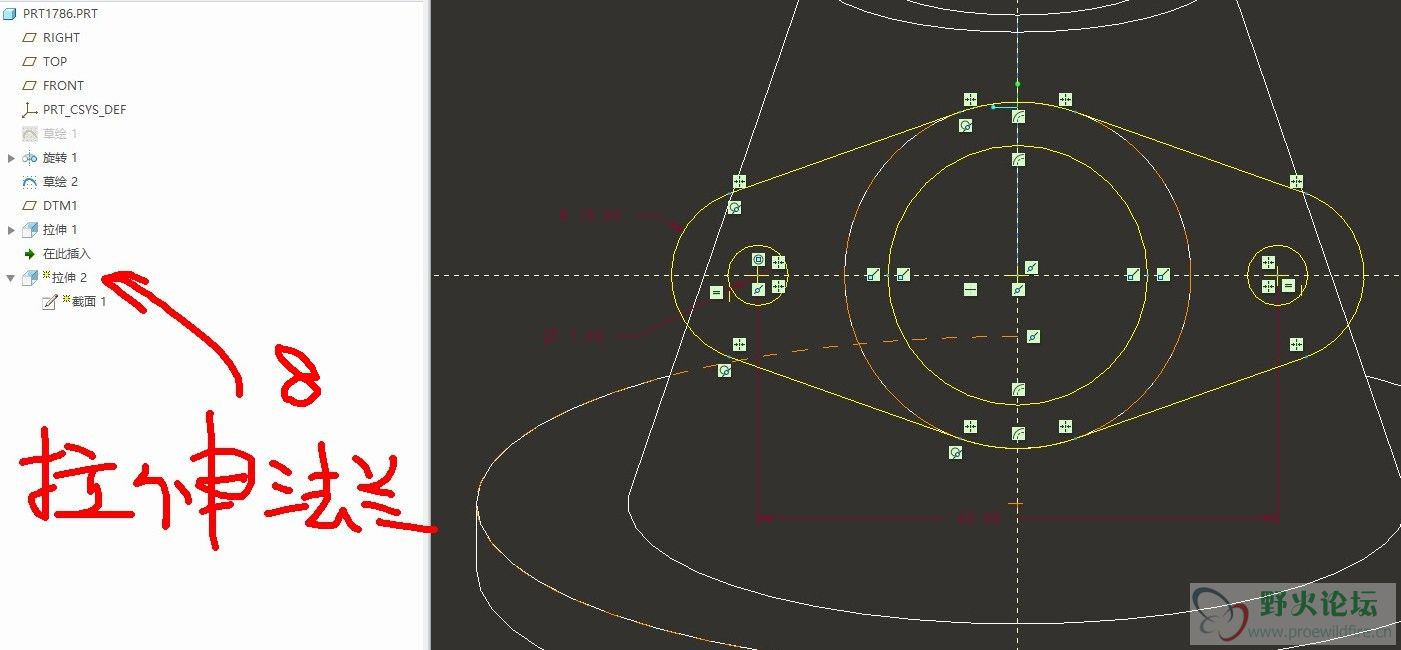

d，做法兰耳，并切通相交处。

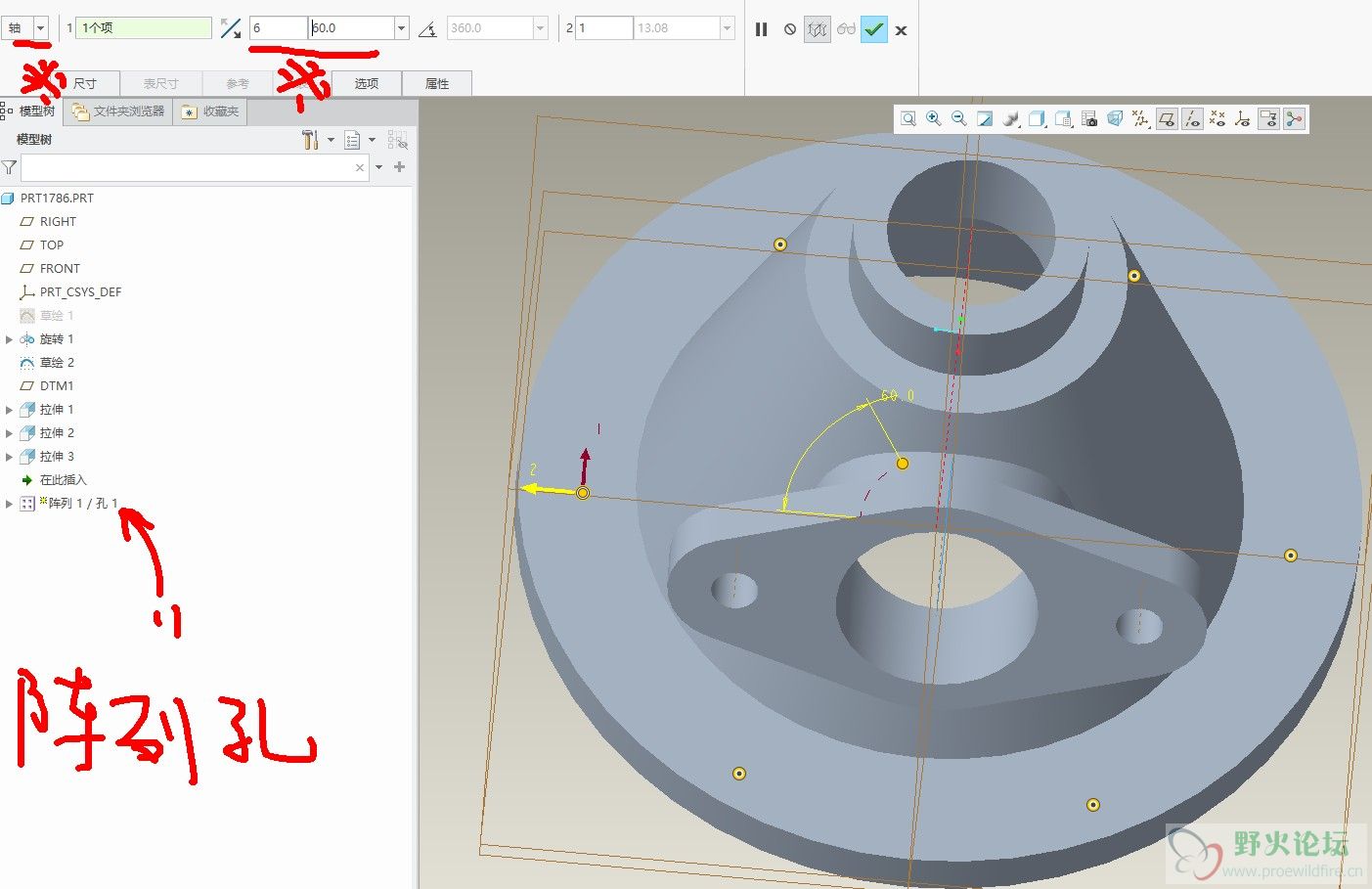

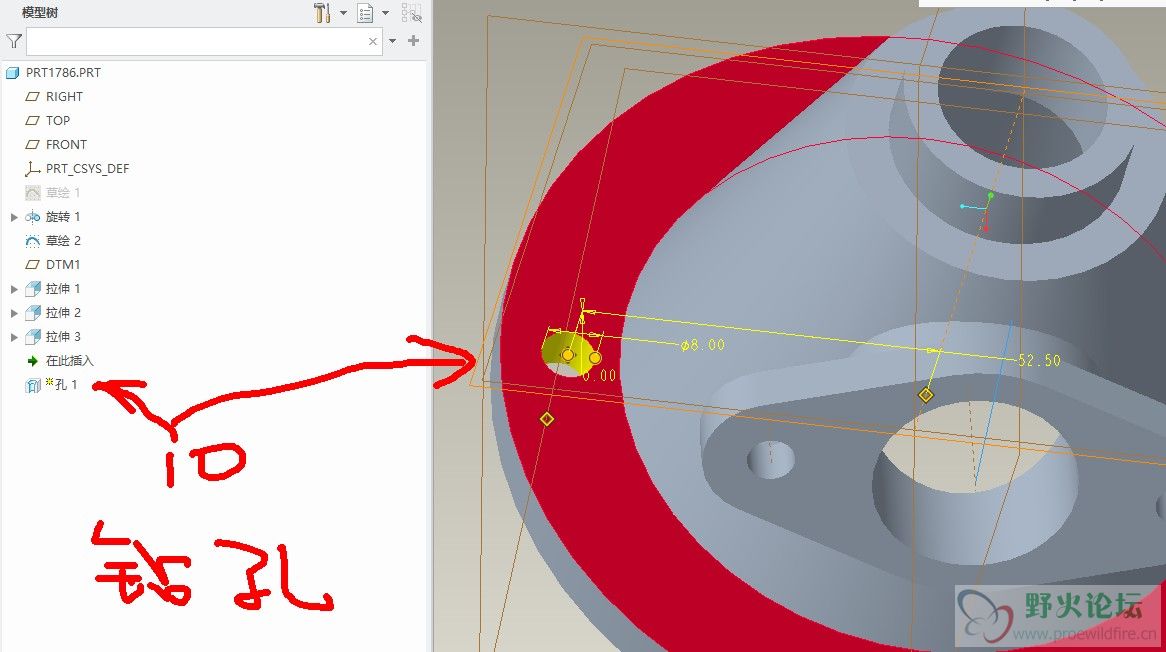

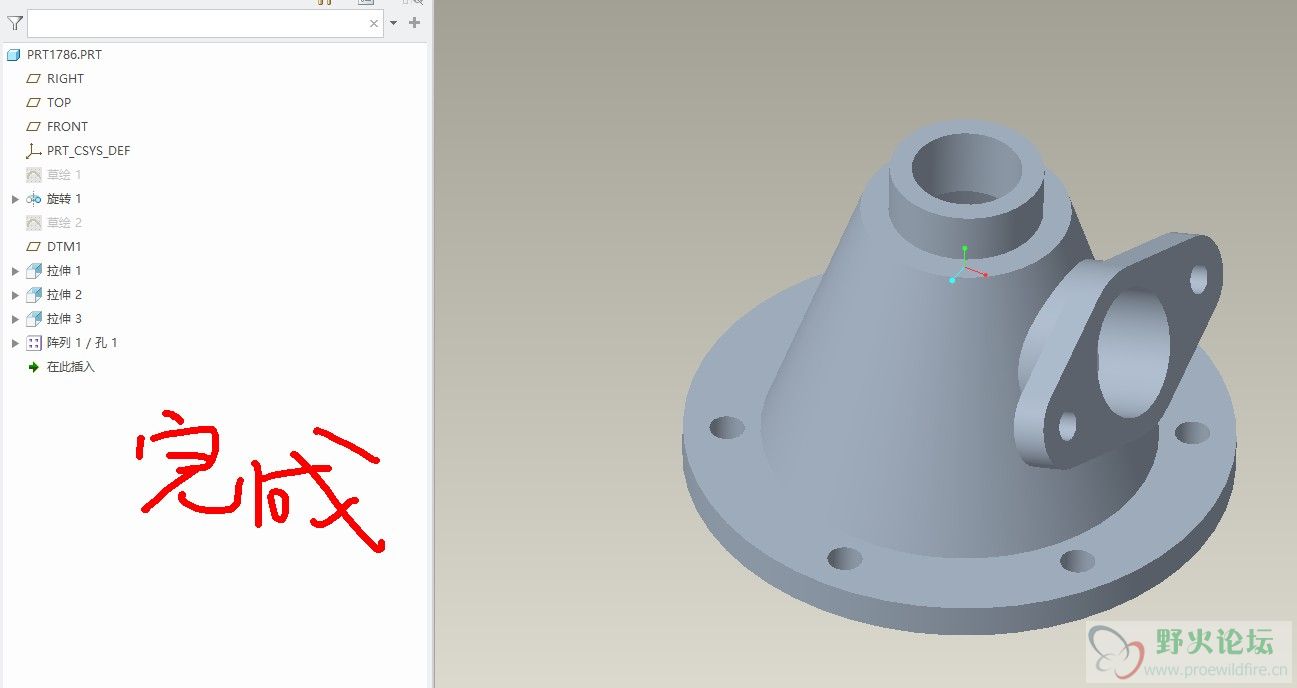

e，钻大法兰盘6孔。

3，转2D图。

250046373 · 发表于 2018-9-12 19:10

yuanbin20 发表于 2018-9-11 22:58
这个很简单的，用最基础的旋转和拉伸命令即可搞定

辛苦了大神

313503751 · 发表于 2018-9-12 22:37

TenFong 发表于 2018-9-12 14:20
楼主是不知道怎么下手画吧!

步骤如下：

开始不知道怎么创建辅助曲线,辅助平面,谢大神指点
