牛角VSS

295672500 · 发表于 2018-9-4 20:57

本帖最后由 295672500 于 2018-9-4 21:00 编辑

牛角

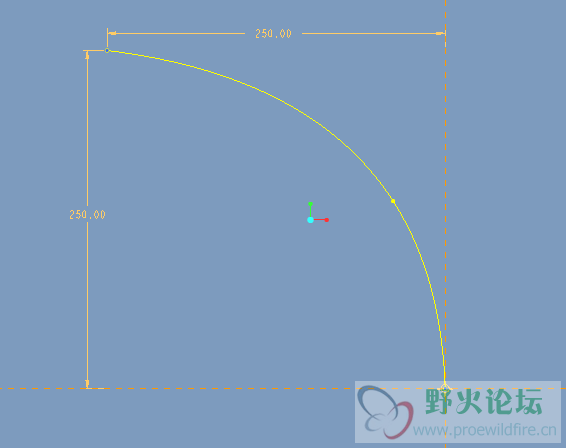

1.先草绘扫引轨迹线 QQ图片20180904204021.png

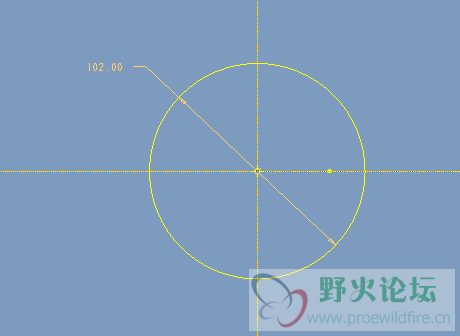

2.截面是一个圆形

3.利用方程对圆形半径进行约束
探讨：

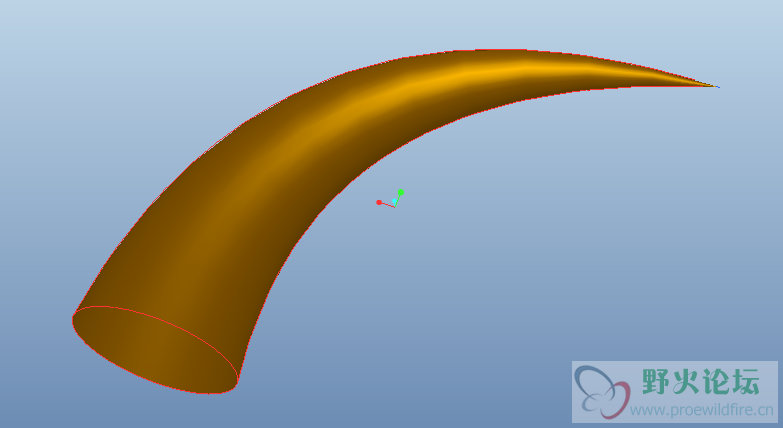

①sd3=(1-trajpar)*100

线性变化，没有体现出波浪纹，这里需要加周期函数sin进行改进
②sd3=(1-trajpar)*100-sin(trajpar*360*30)

感觉刚开始波浪较为平顺，振幅太小，再次改进
③sd3=(1-trajpar)*100-2*sin(trajpar*360*30)

但是尾部振幅有些大，我们需要将振幅逐渐减小，就要乘以(1-trajpar)，改进
④sd3=(1-trajpar)*100-2*sin(trajpar*360*30)*(1-trajpar)

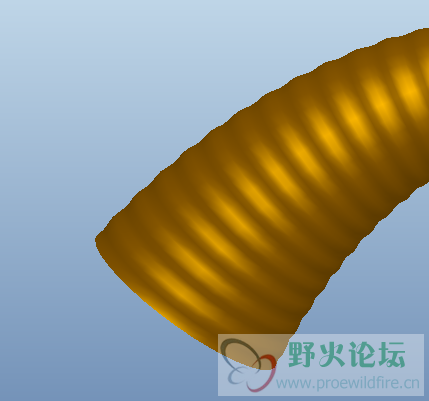

改进后是看起来美观多了，但是牛角尖太尖了

再次改进：
⑤sd3=(1-trajpar)*100-2*sin(trajpar*360*30)*(1-trajpar)+2

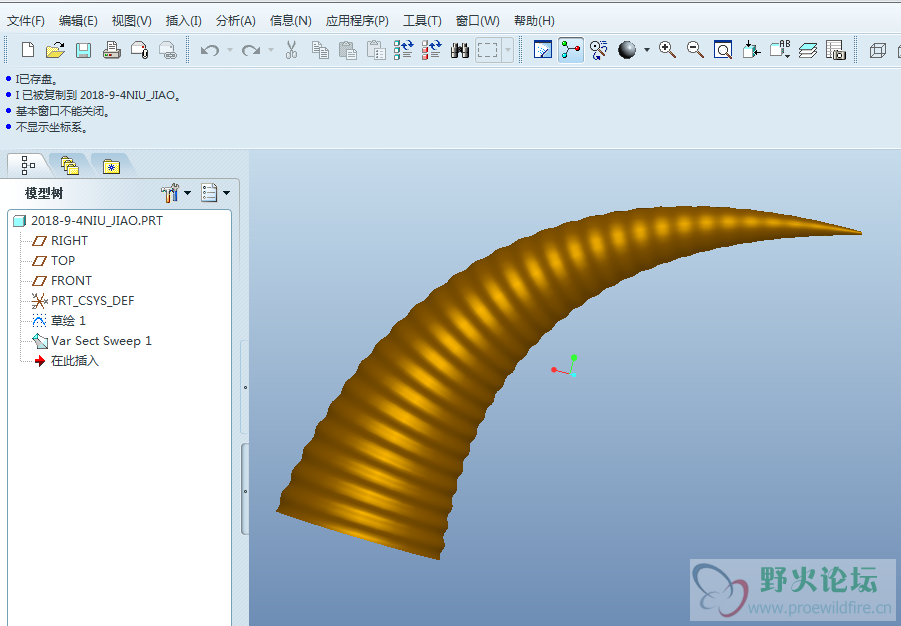

完成！
