PROE中圆锥面表面如何画垂直的螺纹孔

869278373 · 发表于 2018-8-30 22:14

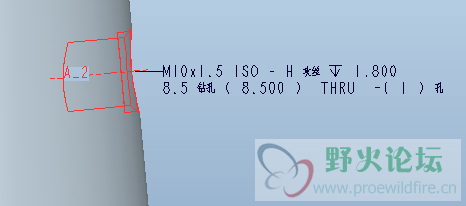

图片中的螺纹孔如何定义使其与中心轴垂直

869278373 · 发表于 2018-8-30 22:33

初学者求教

yuanbin20 · 发表于 2018-8-30 23:40

本帖最后由 yuanbin20 于 2018-8-30 23:42 编辑

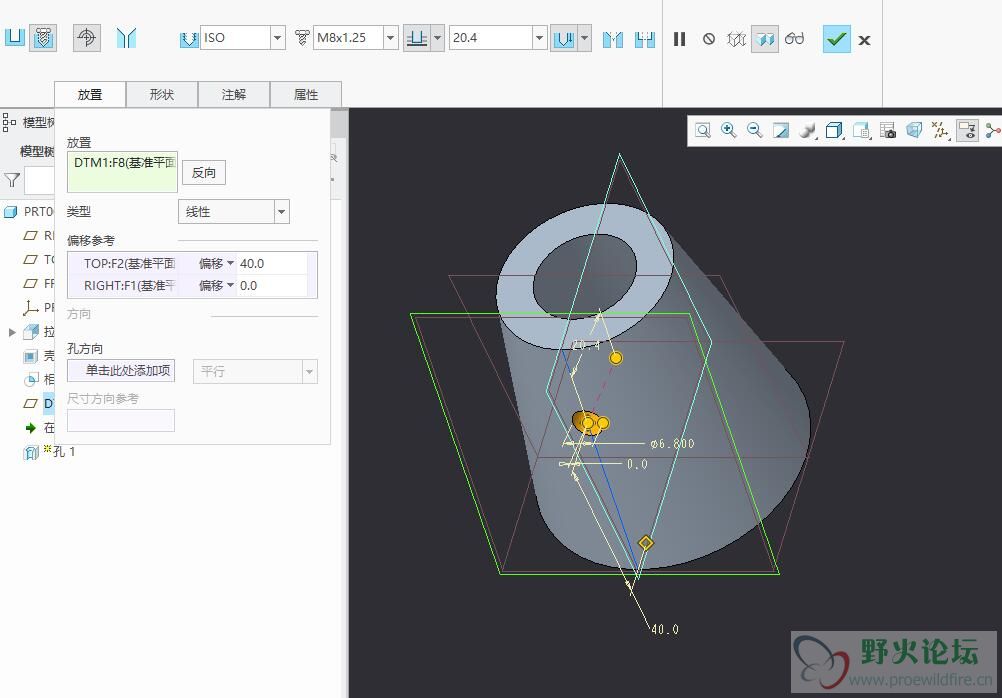

需先做一相切于锥面的基准平面，详见图示

869278373 · 发表于 2018-9-2 07:49

yuanbin20 发表于 2018-8-30 23:40
需先做一相切于锥面的基准平面，详见图示

谢谢您的指教，这种方法我已经知道，还有好几种方式可以绘制出来，但proe有没有可能直接在圆锥面直接实现这个功能

869278373 · 发表于 2018-9-2 08:18

869278373 发表于 2018-9-2 07:49
谢谢您的指教，这种方法我已经知道，还有好几种方式可以绘制出来，但proe有没有可能直接在圆锥面直接实现 ...

以外侧圆柱面和内侧圆柱面都可以实现
