导入特征形成的零件怎么用模版出工程图

yzd0703 · 发表于 2018-7-1 13:21

请教大神，我打开一个STP组件后，保存生成的零件都是导入特征的形式。这时我想以这些生成的零件用模版出工程图，可是提示不成功。

liurunxing · 发表于 2018-7-1 14:06

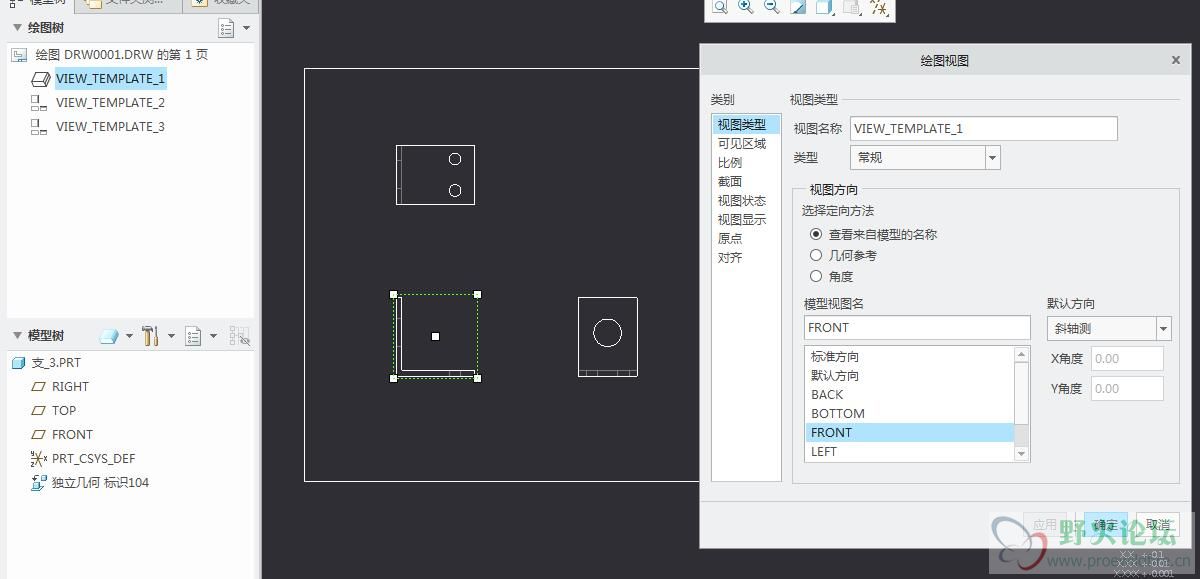

打开零件模型，新建视图名称，这个名称与工程图模板用到的视图名称相同。
然后将零件根据出图需要重新定向到这个新建视图方向。
然后再用相应的工程图模板出图。

如果工程图模板用到相应的自定义参数，
最好也要添加，否则出图时也会有弹出对话话。
如何批量添加参数，搜索相关主题。

试一下。

期待大神有更简便的方法。

yuanbin20 · 发表于 2018-7-1 14:32

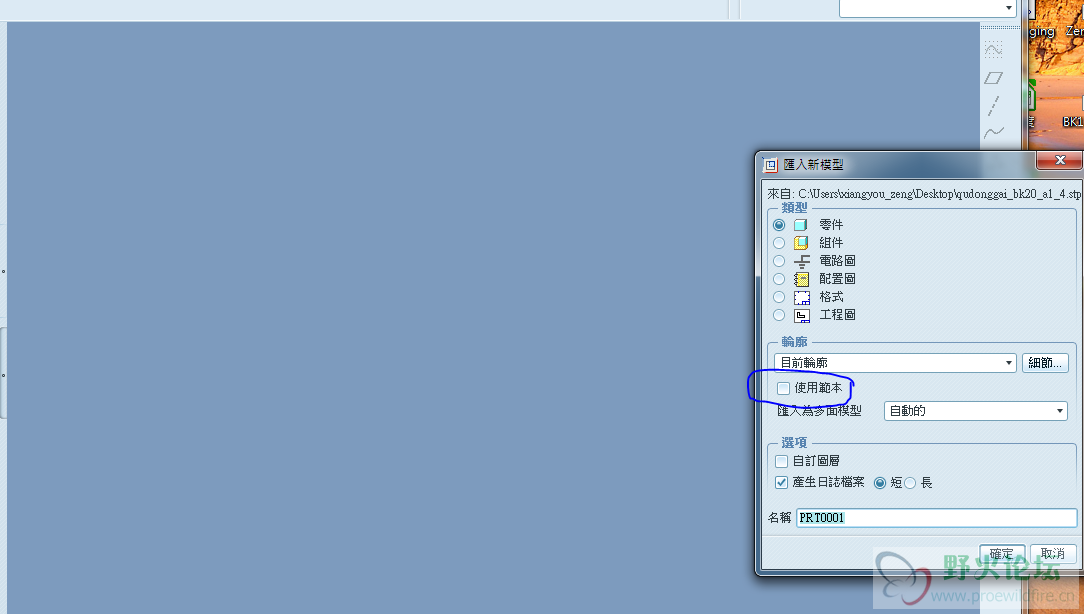

保存零件时使用模板导入，这样会给以后的各种操作带来诸多方便，不推荐空导入再新建平面

small~白 · 发表于 2018-7-1 18:13

yuanbin20 发表于 2018-7-1 14:32
保存零件时使用模板导入，这样会给以后的各种操作带来诸多方便，不推荐空导入再新建平面

学习了，谢谢大佬

yzd0703 · 发表于 2018-7-5 12:30

yuanbin20 发表于 2018-7-1 14:32
保存零件时使用模板导入，这样会给以后的各种操作带来诸多方便，不推荐空导入再新建平面

感谢大神的帮助，试过了，很好用，太感谢了

lcb57752 · 发表于 2019-7-25 23:12

学习了，3#的方法很好用啊，

w245272914 · 发表于 2020-9-4 09:31

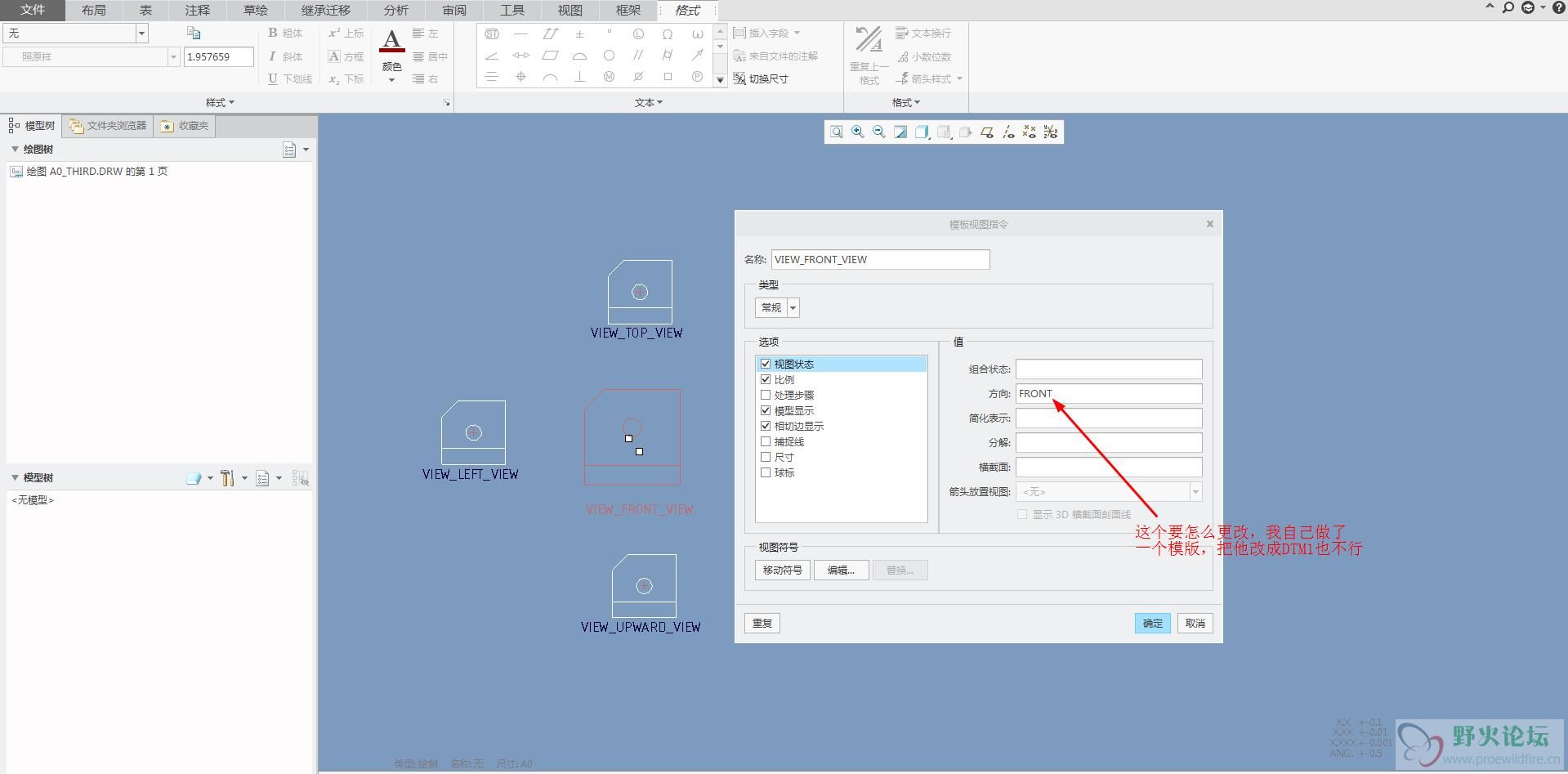

给你附个图吧

Liuya · 发表于 2021-4-5 11:22

多谢
