齿轮齿条的应用与选型

y348037840

齿轮产品简介
是依靠齿的啮合传递扭矩的轮状机械零件。齿轮通过与其它齿状机械零件（如另一齿轮、齿条、蜗杆）传动，可实现改变转速与扭矩、改变运动方向和改变运动形式等功能。由于传动效率高、传动比准确、功率范围大等优点，齿轮机构在工业产品中广泛应用。齿轮轮齿相互扣住齿轮会带动另一个齿轮转动来传送动力。将两个齿轮分开，也可以应用链条、履带、皮带来带动两边的齿轮而传送动力。

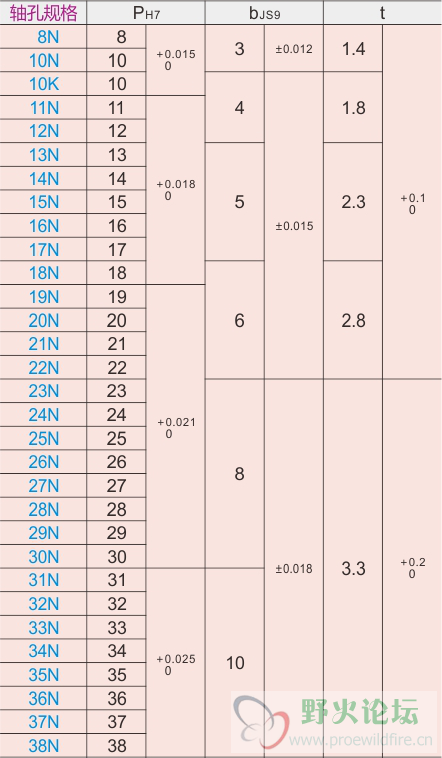

齿轮各总分名称

齿条产品简介

齿条的齿廓为直线而非渐开线（对齿面而言则为平面），相当于分度圆半径为无穷大圆柱齿轮。分为直齿齿条和斜齿齿条，分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用。

使用注意事项

   ①启动前应先确认齿轮是否安装到位。

   ②齿轮的接触不能偏向一端。

   ③避免无侧隙使用。

   ④有适当的润滑。

   ⑤如果齿轮露在外面，请一定要加装防护罩，以确保安全。

   ⑥齿轮在转动时，请勿触摸。

   ⑦运行中有异常噪音及震动时，请停机确认齿轮啮合及组装情况。

齿条装配须知

齿条可以对接安装到任意长度。装配时两根齿条之间的间隙需调整至配合齿距。安装齿条需使用定位销。

1.定位并紧固齿条

2.用反向齿规为下一根齿条定位。

3.逐个检查每个接口，用圆棒检测齿条的平行度。

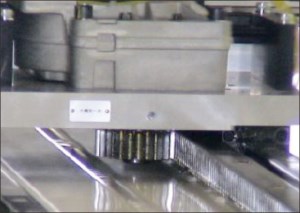

使用示例

    (用于印刷机械)                  (用于钻孔机)

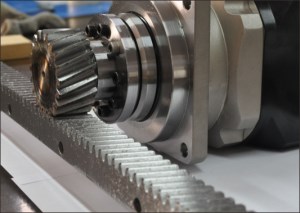

        (用于木工机械)                                             (用于伺服电机动力传递)

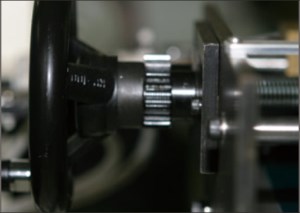

   (用于手动摇臂)                                                   (用于自动工作平台)

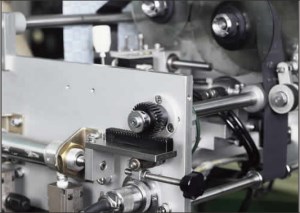

      (用于包装机械)                                                       (用于自动机床)

产品简介

磁齿轮（Magnet Gear）又称磁力轮，是利用磁铁的吸力和斥力相互作用的原理，非接触的动力传递装置。

产品特点

无尘环境     利用磁力，在非接触状态下，可以利用扭力传送，在需要无尘环境的真空内传送产品。

气体低排     大型机器至真空机内，为了减排气体，根据特殊的表面处理，可以在10-5PA的环境中使用

超低音      具有在以往的齿轮和传送带等传送机器中，无法想象的超低音效果。可以提供干净整洁的生产坏境。

扭力极限功能   若产生非正常负荷，两个磁齿轮就会各自转动，实现转矩极限功能。另外，因为是非接触环境，无机械磨损，因些比以往的齿轮等

传送工具使用寿命更长久。

降低成本    不用因为磨损更换零件，实现了降低经营成本。因为即使反复进行真空待机，也完全不会对性能产生任何影响，因此，不需要以往复杂而高费的设计

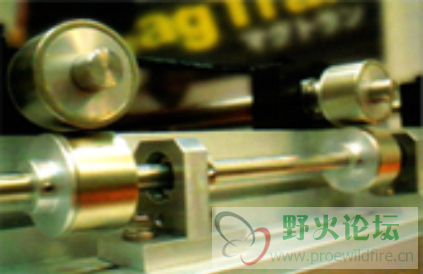

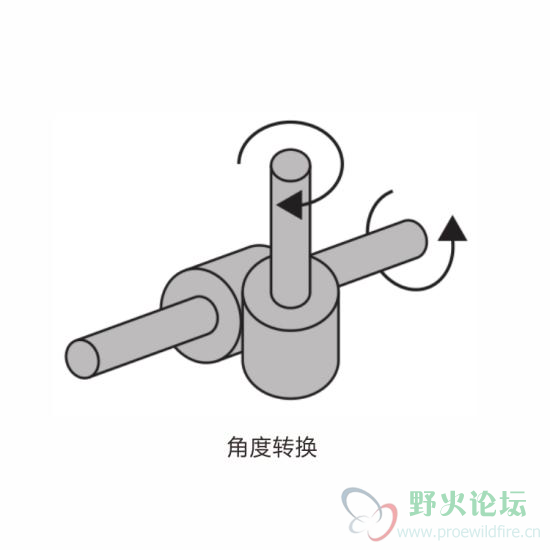

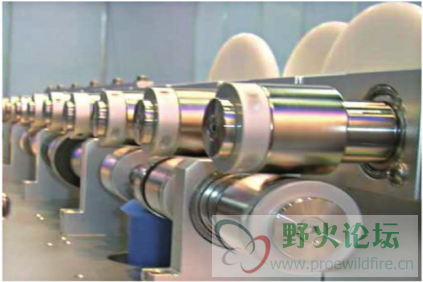

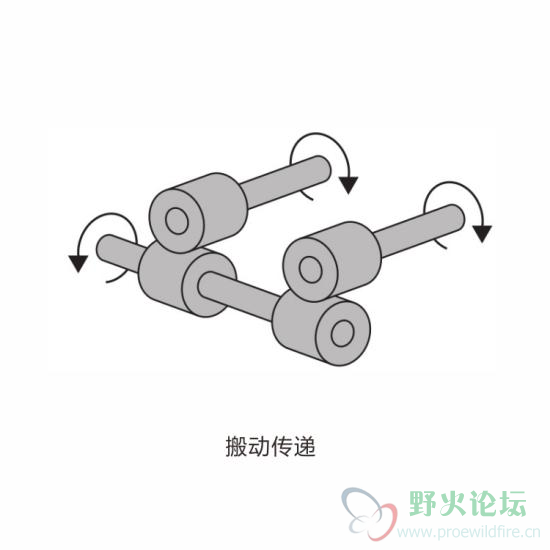

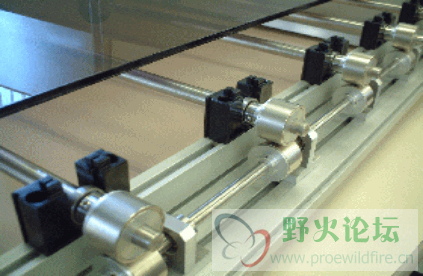

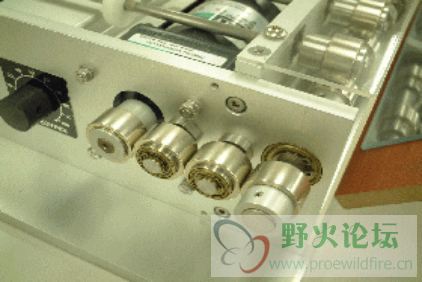

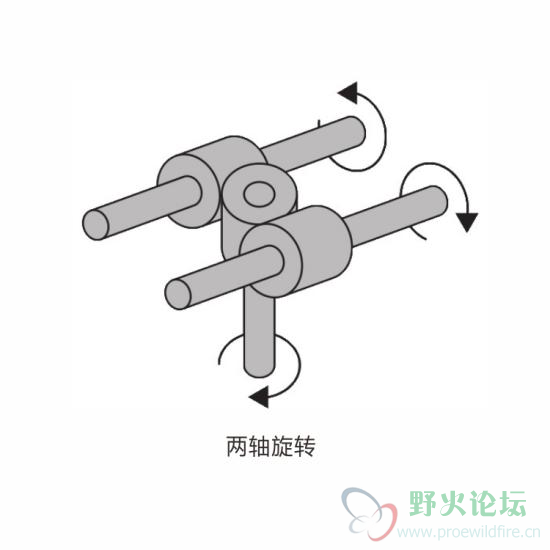

使用示例：

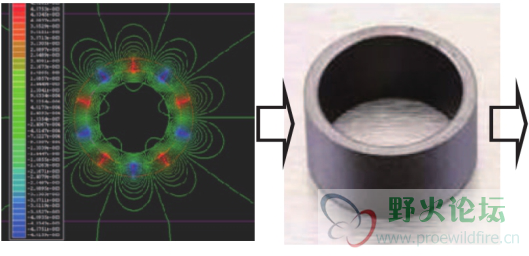

磁路设计

我们在磁环内部，增加了弱磁部分，以此增强了磁环外部的磁力，比同类产品提高了20%的扭力。

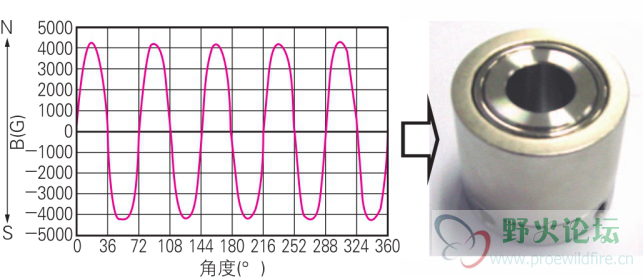

  磁极的磁路设计        磁环

       实例           磁齿轮

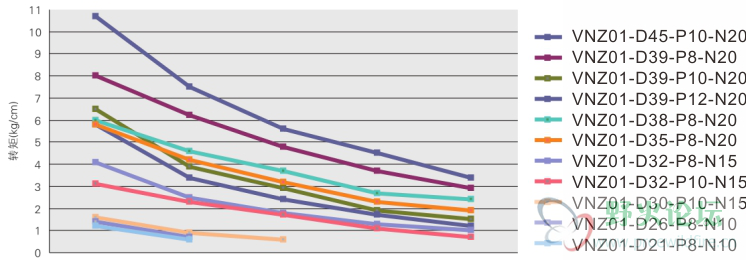

     距离变化引起的转矩变化曲线

使用注意事项

① 两个磁齿轮靠近时，避免相互撞击，较强的冲击，可能导致磁齿轮损坏。

② 磁铁产生的磁场可能会给下列物品造成不良影响。如：手机、磁卡、机械表等。

③ 由于是非接触性传动，故不适用于超高速旋转，最高转速为1500rpm。

yuanbin20

很好的基础资料，谢谢分享

HWQ868

谢谢分享

磐石2012

内容很丰富，谢谢分享

futurism

感谢分享！

CHUNLEI113

谢谢分享，

qqhhdd

磁齿轮（用非接触的磁性传递动力），第一次了解到，谢谢楼主分享！

y348037840

qqhhdd 发表于 2018-6-12 13:08
磁齿轮（用非接触的磁性传递动力），第一次了解到，谢谢楼主分享！

只要你们觉得有用就好

siwenshaodi

挺好的，如果做成文档或PDF，能下载更好了

y348037840

siwenshaodi 发表于 2018-6-21 09:45
挺好的，如果做成文档或PDF，能下载更好了

如果您想要，我可以以文档的格式发送至您的邮箱里
