想立个关于用creo出工程图的帖子

houstontracy

我想用creo4.0出工程图，但是过程中遇到各种各样的小问题，总是不能顺利的进行，把其中的小问题一一放出来，大家有问题的亮问题，有方法的把自己的方法与大家分享一下，后期我给总结成篇，传上来供大家参考。

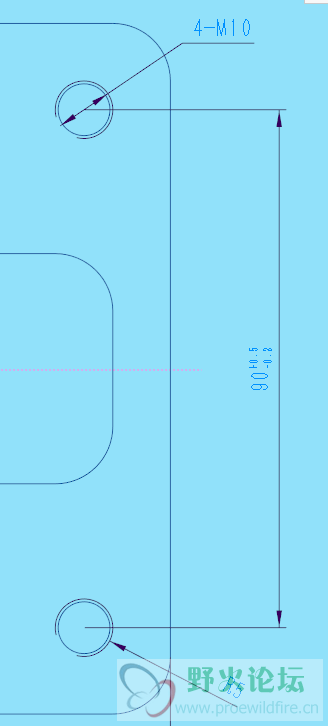

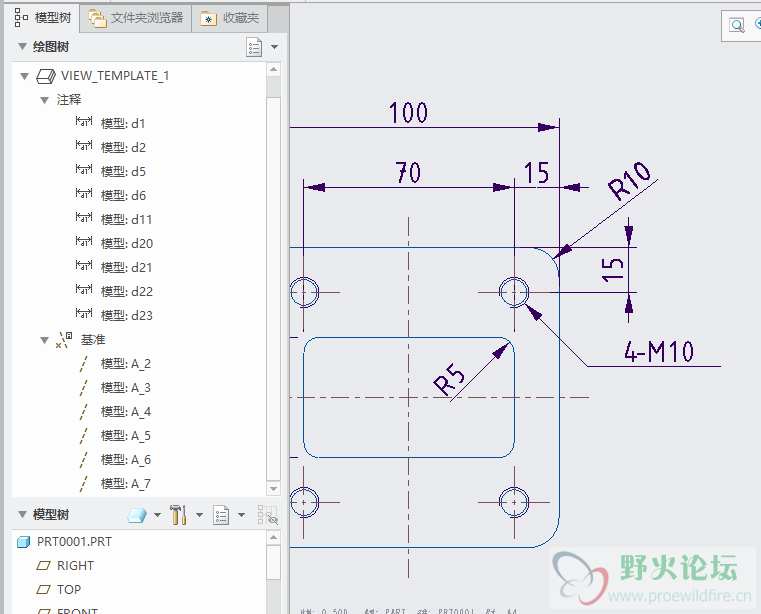

下图中有下面几个问题：1.工程图中的图层设置，如轮廓线，中心线；2.螺纹的“十”字中心线怎么画；3.4-M10的显示方法，直接标注是图下方的R5，当然这个能改过来，我想问题的如何用4-M10的折线表示；4.有没有自动添加矩形中心线的方法。
今天先抛这一个问题出来，每天会陆续抛出不同问题，大家也加油，最后由我总结成文，谢谢！

houstontracy

问题3的解决办法 1.选定R5在上面的框内有方向选项，点向下箭头，选择直径，右边点击尺寸文本将前缀中的R改为4-M

chenxl423

houstontracy 发表于 2018-4-24 11:29
问题3的解决办法 1.选定R5在上面的框内有方向选项，点向下箭头，选择直径，右边点击尺寸文本将前缀中的R改 ...

这不是个好办法

houstontracy

chenxl423 发表于 2018-4-24 12:47
这不是个好办法

请开始你的表演，谢谢

yuanbin20

个人觉得工程图中的尺寸类注释最好通过模型直接显示，这样可避免一些由于后续修改模型造成的错误，中心线之类通过模型显示也是很方便的

chenxl423

yuanbin20 发表于 2018-4-24 14:20
个人觉得工程图中的尺寸类注释最好通过模型直接显示，这样可避免一些由于后续修改模型造成的错误，中心线之 ...

字体分享一下

houstontracy

yuanbin20 发表于 2018-4-24 14:20
个人觉得工程图中的尺寸类注释最好通过模型直接显示，这样可避免一些由于后续修改模型造成的错误，中心线之 ...

主要是通过模型显示我也不会呀
能否给个教程

liuhuzaqw

1.工程图中的图层设置，如轮廓线，中心线；
你带着CAD操作思想来使用creo是不可取的。
层creo已经帮你默认分类好了。一般很少去改动。
轮廓线一般不需要你去设置了，creo也已经在默认为你配置好了。
中心线creo也已经帮你做好了。就是3D模型中的轴线。如果调用不出中心线，可能是你没有参数化建模的原因！
2.螺纹的“十”字中心线怎么画；中心线creo也已经帮你做好了。就是3D模型中的轴线。如果调用不出中心线，可能是你没有参数化建模的原因！
3.4-M10的显示方法，直接标注是图下方的R5，当然这个能改过来，我想问题的如何用4-M10的折线表示；
可以用快捷键来做！方法非常简单！
4.有没有自动添加矩形中心线的方法。
目前creo只能识别孔、轴的轴线，还不能识别非孔、轴特征的轴线


PS：
至于为什么工程图不添加绘制轴线中心线的功能，个人认为creo是参数化建模，
在工程图中绘制轴线的话，无法参数化关联到特征了。所以cero没有必要加此功能！

houstontracy

liuhuzaqw 发表于 2018-4-24 17:25
1.工程图中的图层设置，如轮廓线，中心线；
你带着CAD操作思想来使用creo是不可取的。
层creo已经帮你默 ...

首先非常感谢你回答我的问题，如果矩形无法添加中心线的话，很多标注无法解决呀，怎么办

yuanbin20

chenxl423 发表于 2018-4-24 15:51
字体分享一下

这个是直接在论坛下载的creo4.0版，未另装任何字体，也未作任何设置，原汁原味的
