请问3D导2D时，选择了消隐，为什么还能看到内部的轮廓线呢？

huangh_pro · 发表于 2018-4-1 14:29

请问3D导2D时，选择了消隐，为什么还能看到内部的轮廓线呢？

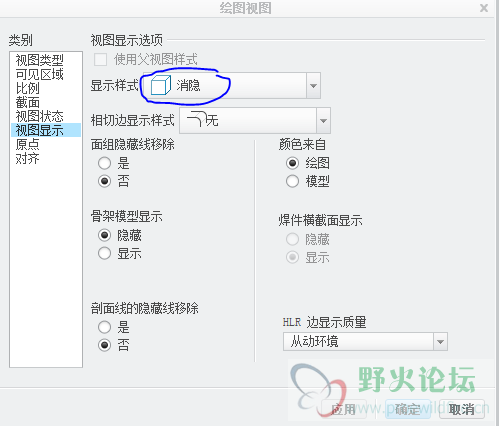

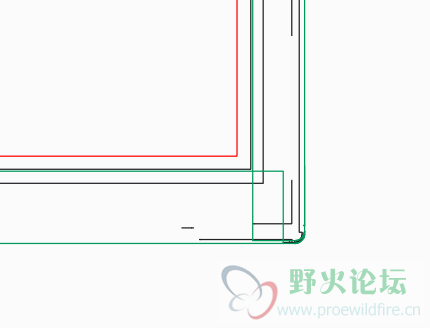

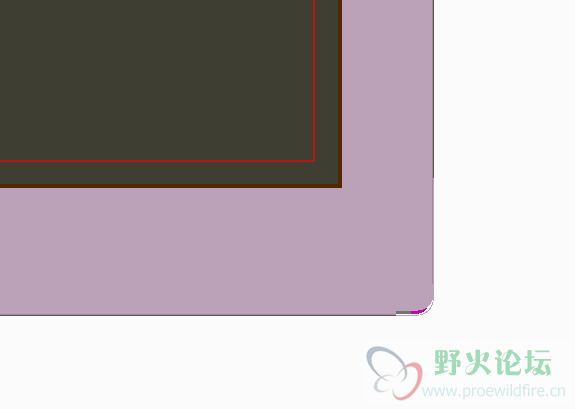

如图1，是3D设计图；如图2，是导出的3D图；如图3，是我导出的设置；

为什么图2中能看到内部的轮轮廓线呢，求分析，谢谢！

liurunxing · 发表于 2018-4-1 17:43

在工程图内切换厔层树，将相应的特征类型隐藏，然后保存层状态。
曲面或草绘的曲线。

QPDLARRY · 发表于 2018-4-1 17:46

有可能存在曲面造成的~

yuanbin20 · 发表于 2018-4-2 01:41

就是设置少选了一个按钮

huangh_pro · 发表于 2018-4-2 10:50

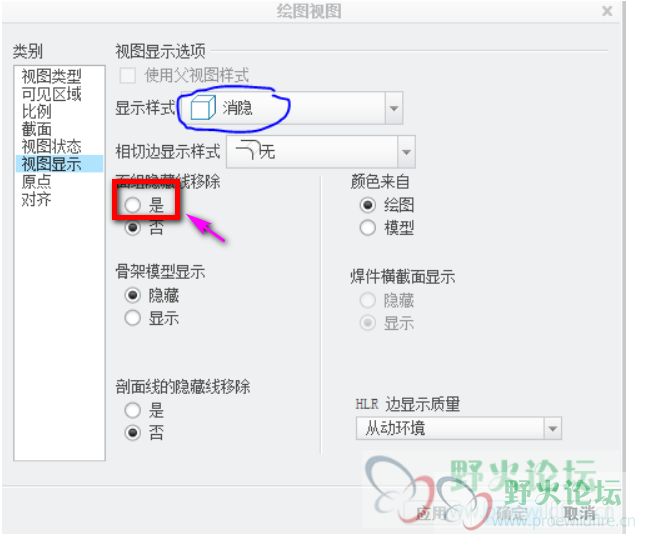

@QPDLARRY 谢谢！但是点选这个之后也没用啊！

huangh_pro · 发表于 2018-4-2 10:51

@liurunxing 谢谢！隐藏了该层，那么该层都不显示了。（即有些地方能看到也显示不了）

glysb · 发表于 2018-4-2 11:10

我和你有类似的问题，感觉是软件的问题啊

liurunxing · 发表于 2018-4-2 12:05

一般情况下该看到的是实体或钣金的棱边在视图上的投影线，要看草绘曲线或曲面边线的情况少一些吧。
