圆柱面上的刻度阵列

yuanbin20 · 发表于 2018-3-16 08:58

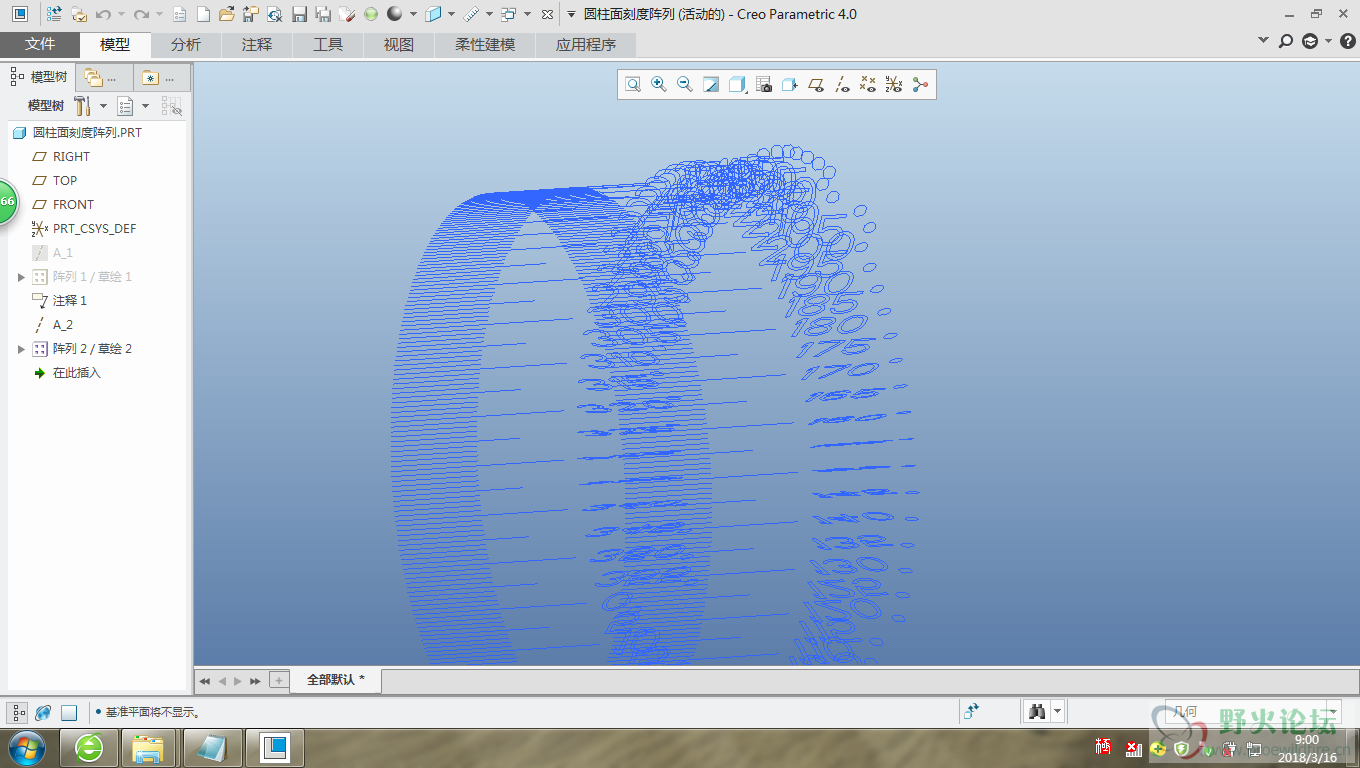

关于圆柱面的刻度阵列，其实网上有很多讨轮，也有很详细的教程，但还是常常看到有朋友提出疑问，因此特别在此制作专贴，详细列出建模步骤和关系式，希望对朋友们有所帮助

下面列出主要的建模步骤与关系式供参考

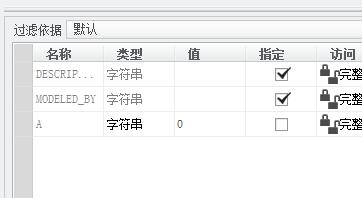

一、参数设置

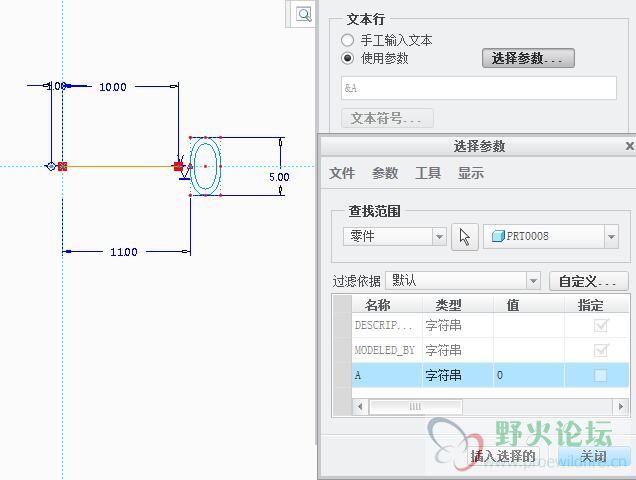

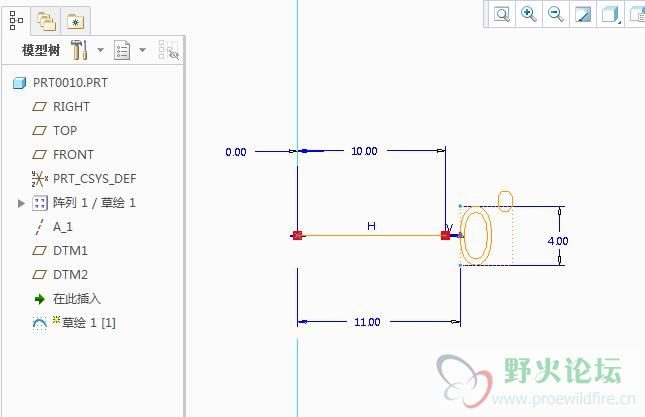

二、草图绘制

三、参数关联

四、草图关系式

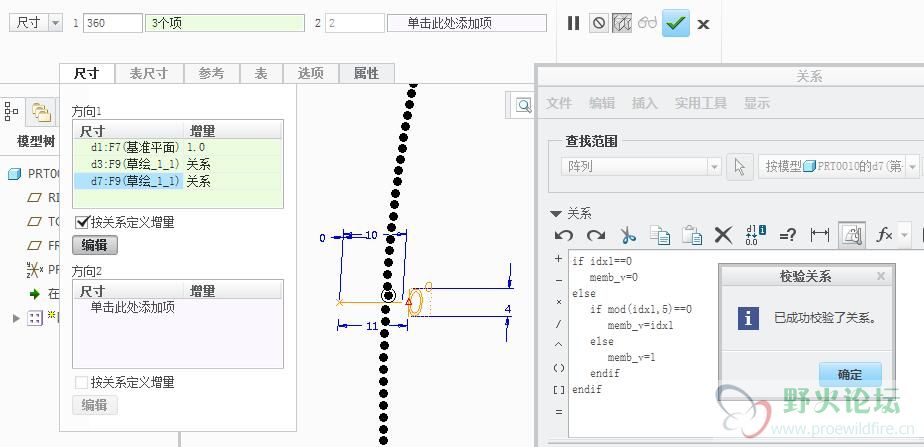

五、刻度线阵列尺寸选取与关系式

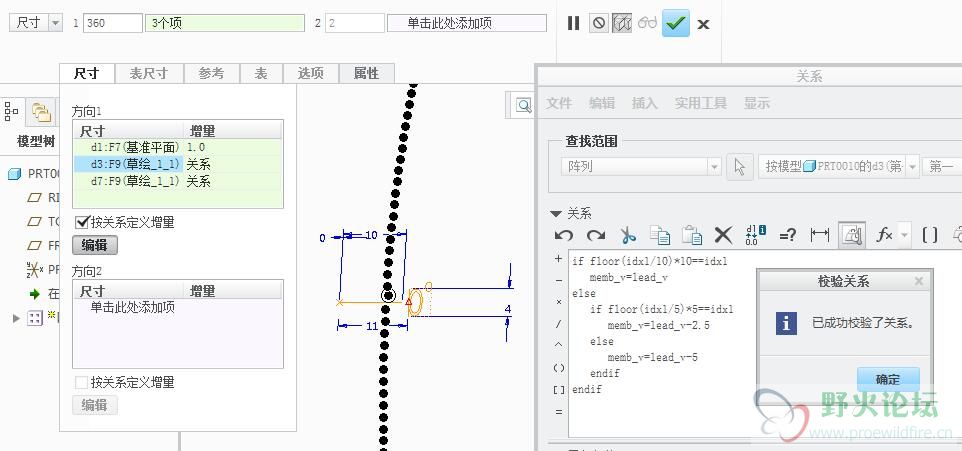

六、刻度数阵列尺寸选取关系式

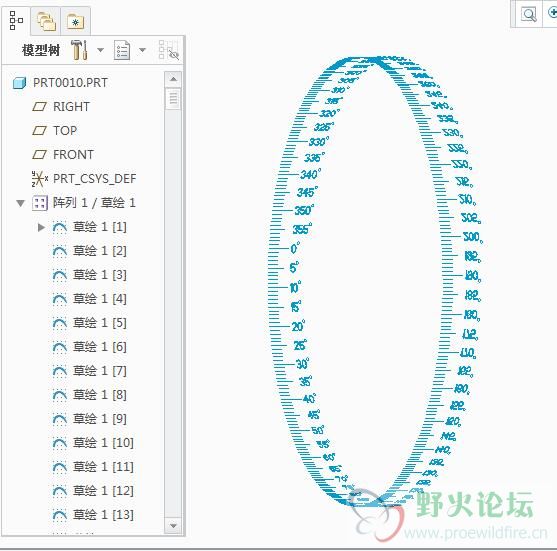

七、最后完成效果
