纯零件环境下的管道建模技巧

yuanbin20 · 发表于 2018-3-4 22:14

本帖最后由 yuanbin20 于 2018-3-5 12:19 编辑


说明：这本是很早以前的一个练习题，现在把在零件环境下用基础建模命令构建模型的方法贴上来，是因为4.0版本以后只有装配环境下有管道模块，在零件环境不再有管道命令，所以在此给朋友们提供一个新的思路

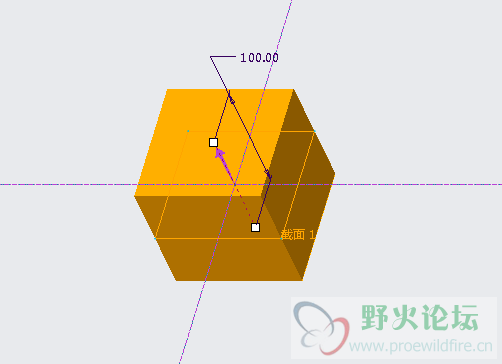

一、首先拉伸一个边长100的立方体

二、然后在二个相对的顶点的相邻边倒角10

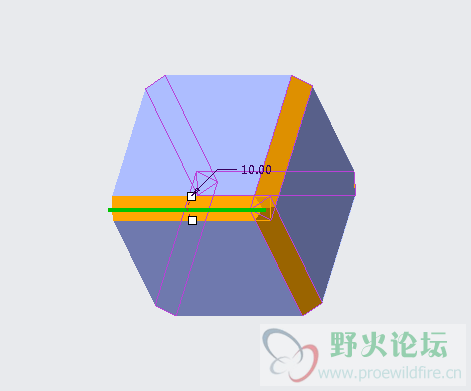

三、在其中一条边上建立基准点pnt0

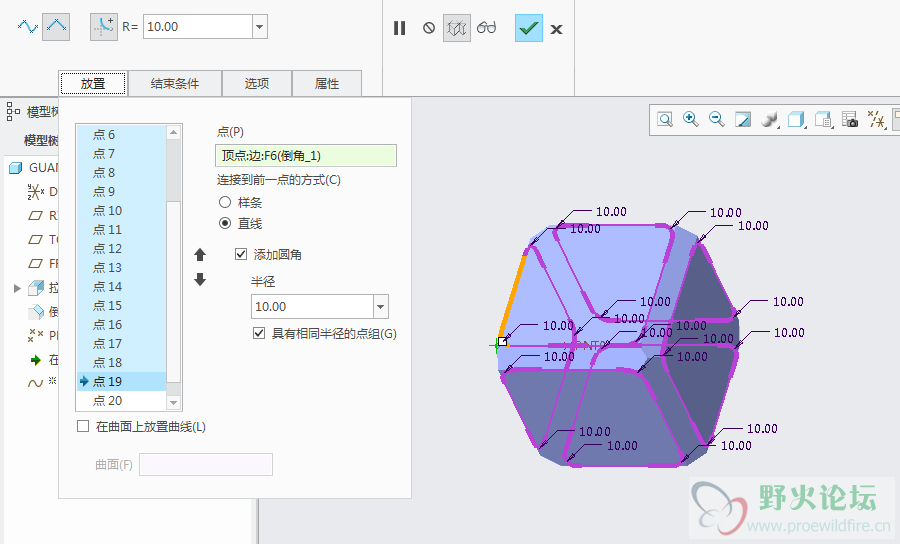

四、建立扫描管道的基准曲线

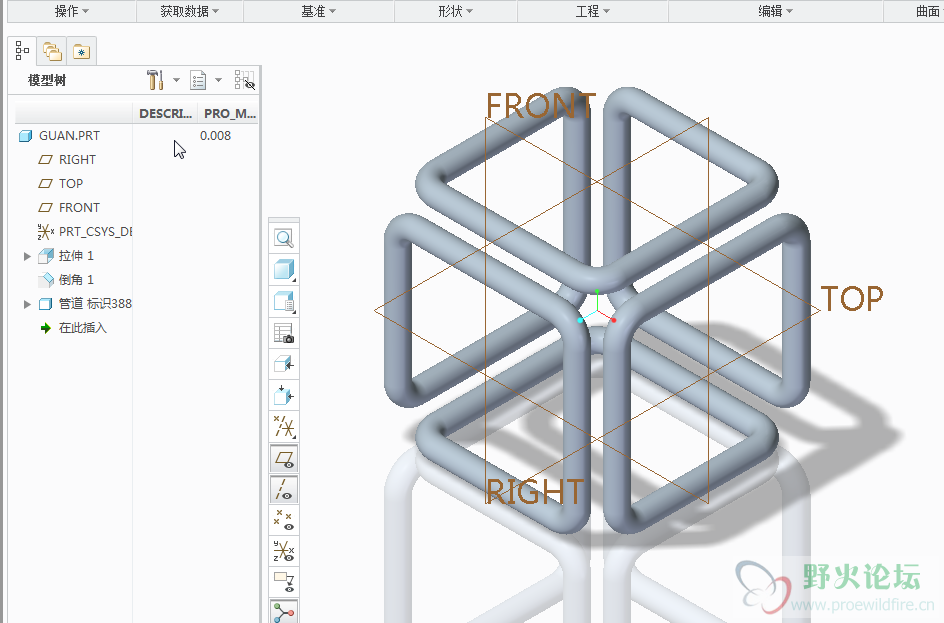

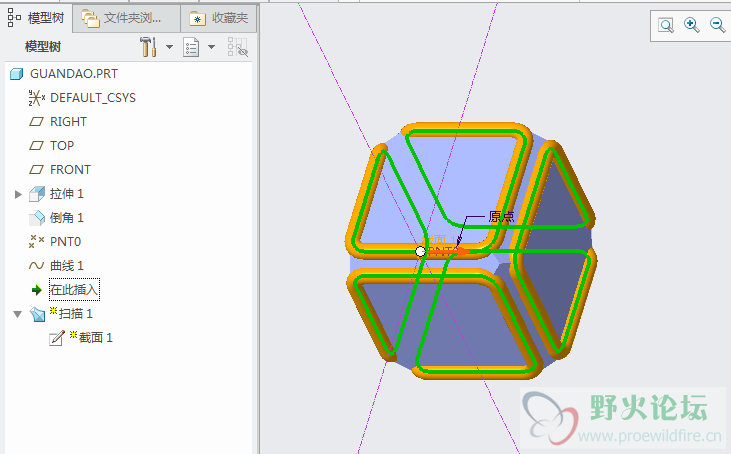

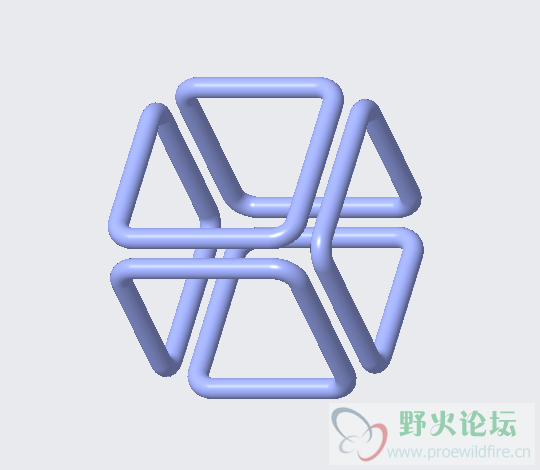

五、扫描完成管道
