安装盘折弯处怎么切口的

黄亮黄亮黄亮 · 发表于 2018-1-5 14:25

本帖最后由黄亮黄亮黄亮于 2018-1-5 14:52 编辑

托盘图形

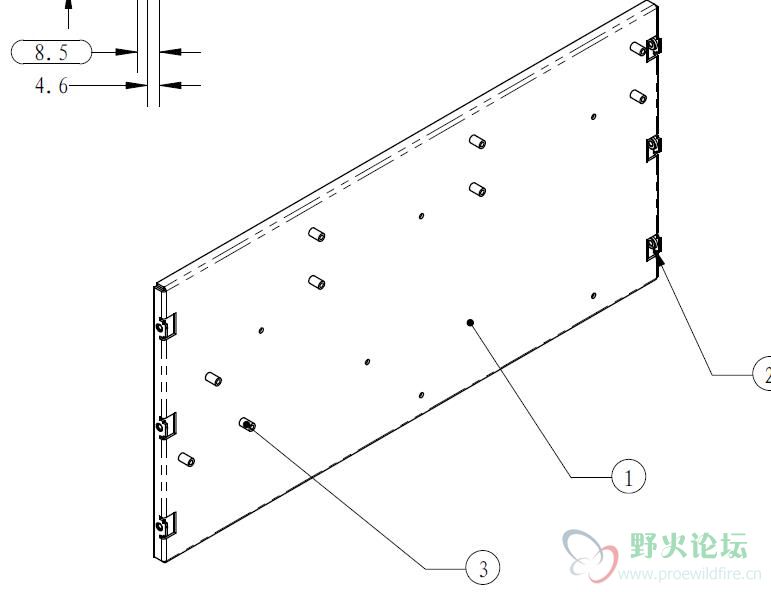

哪位大神能告诉我这样的钣金件怎么用creo画出来的，折弯边那里完全不懂怎么处理、？

20171207 · 发表于 2018-1-5 14:30

把图纸全部发出来

黄亮黄亮黄亮 · 发表于 2018-1-5 14:50

20171207 发表于 2018-1-5 14:30
把图纸全部发出来

额，竟然不知道怎么发图纸

黄亮黄亮黄亮 · 发表于 2018-1-5 14:54

20171207 发表于 2018-1-5 14:30
把图纸全部发出来

图纸已经附上，请大神教我怎么画哦，万分感谢

20171207 · 发表于 2018-1-5 15:19

黄亮黄亮黄亮发表于 2018-1-5 14:54
图纸已经附上，请大神教我怎么画哦，万分感谢

这个不难
用凸缘构造（选择完整边）
图纸只做参考

黄亮黄亮黄亮 · 发表于 2018-1-5 15:31

20171207 发表于 2018-1-5 15:19
这个不难
用凸缘构造（选择完整边）
图纸只做参考

喔，好厉害，非常感谢，我好好琢磨一下怎么画

340047351 · 发表于 2018-1-5 19:11

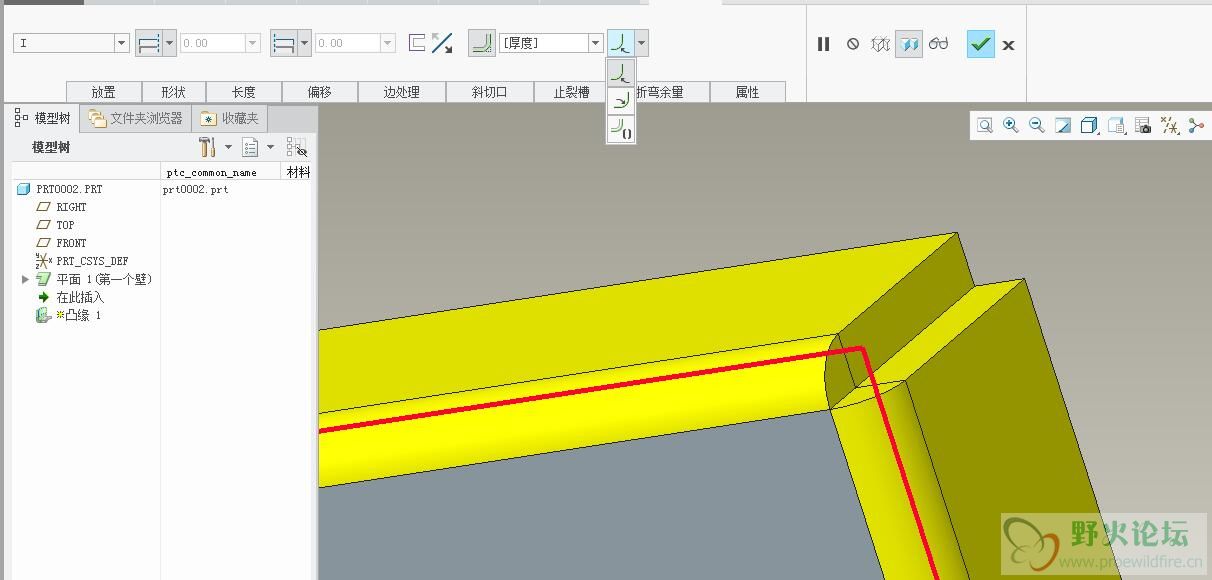

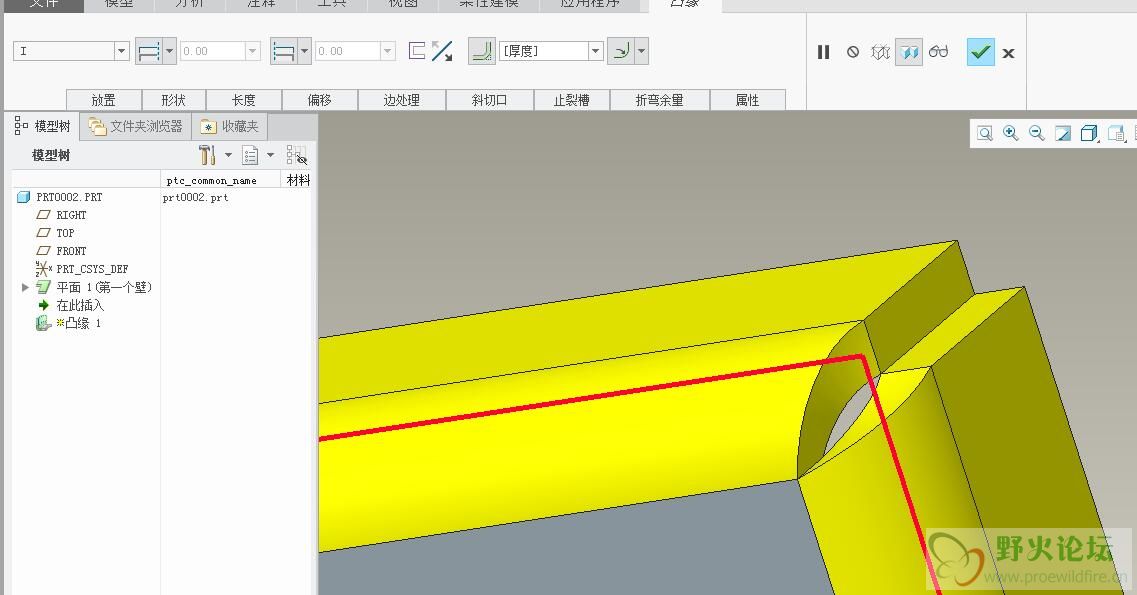

感觉没什么难度啵(点击图片看高清图)

黄亮黄亮黄亮 · 发表于 2018-1-8 14:39

340047351 发表于 2018-1-5 19:11
感觉没什么难度啵(点击图片看高清图)

已经学会了，非常感谢哈

黄亮黄亮黄亮 · 发表于 2018-1-11 15:54

20171207 发表于 2018-1-5 15:19
这个不难
用凸缘构造（选择完整边）
图纸只做参考

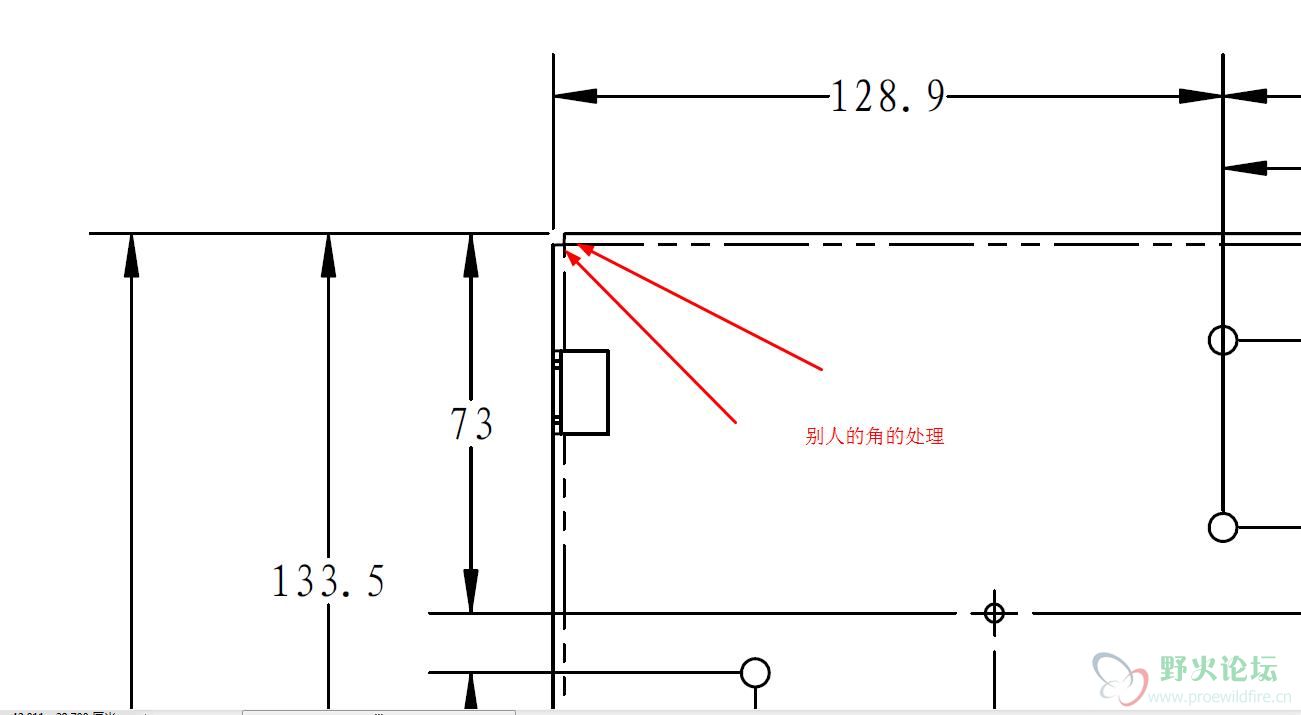

大神你好，这个图我画出来了，但是四个角的处理感觉不对，从工程图的四个角来看，跟别人的图纸不一样，不知道怎样处理才能跟别人图纸一样的呢？

20171207 · 发表于 2018-1-11 17:00

本帖最后由 20171207 于 2018-1-11 17:03 编辑

黄亮黄亮黄亮发表于 2018-1-11 15:54
大神你好，这个图我画出来了，但是四个角的处理感觉不对，从工程图的四个角来看，跟别人的图纸不一样，不 ...

自己调节下R大小
按照实际生产至少内角需要预留R=0.2~0.5MM
也就是说图纸上面的太理想了，对模具要求很高，最起码折弯机没办法折出来
