EMX模板自动刻上模号及板序号

a308772356 · 发表于 2017-11-27 21:13

本帖最后由 a308772356 于 2017-11-27 21:20 编辑

受苏州猫叔启发，做此教程与大家分享。
在EMX中自定义模架模板零件，可以在调入模架的同时自动在每块板上刻上模具编号及板序号，可以节省刻字时间！

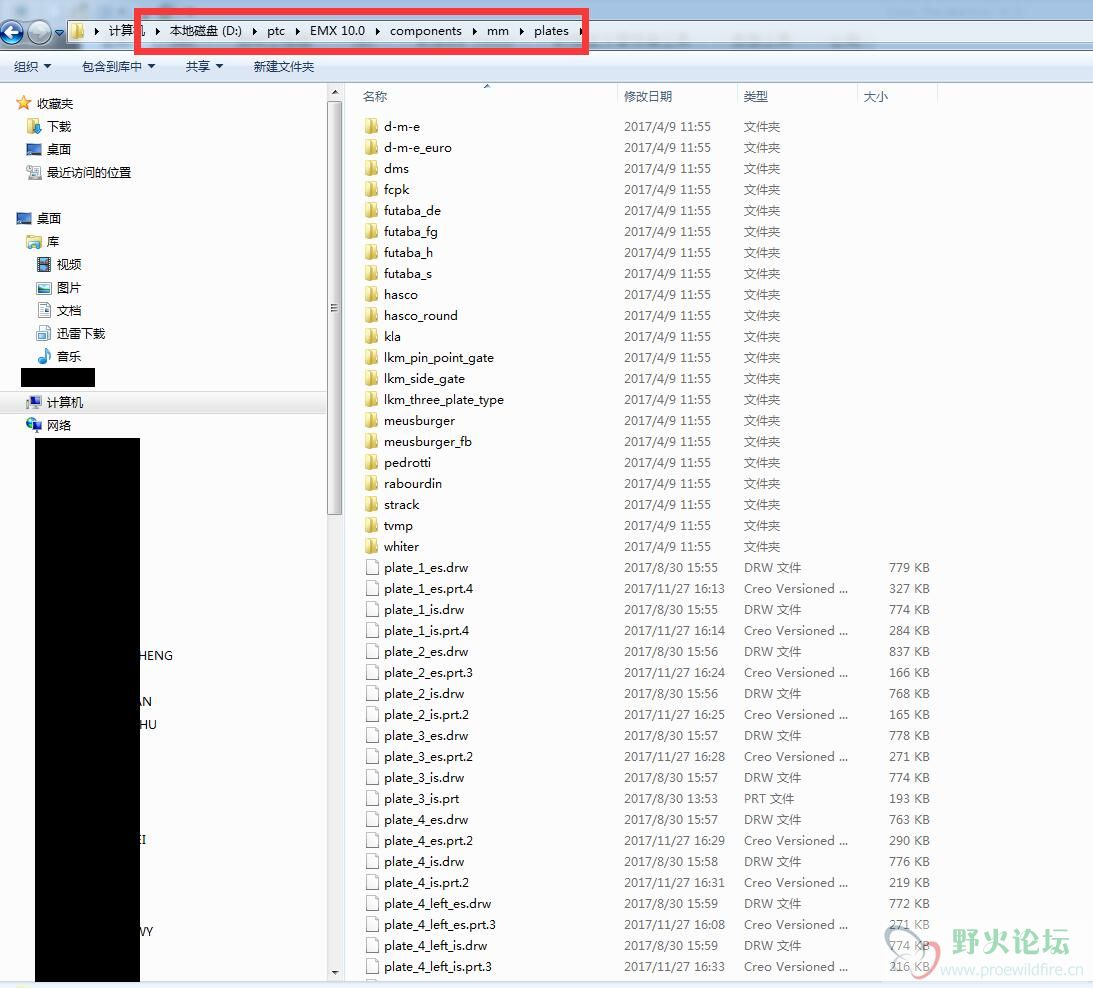

1.找到EMX安装目录下的板零件模板

找到板零件模板目录

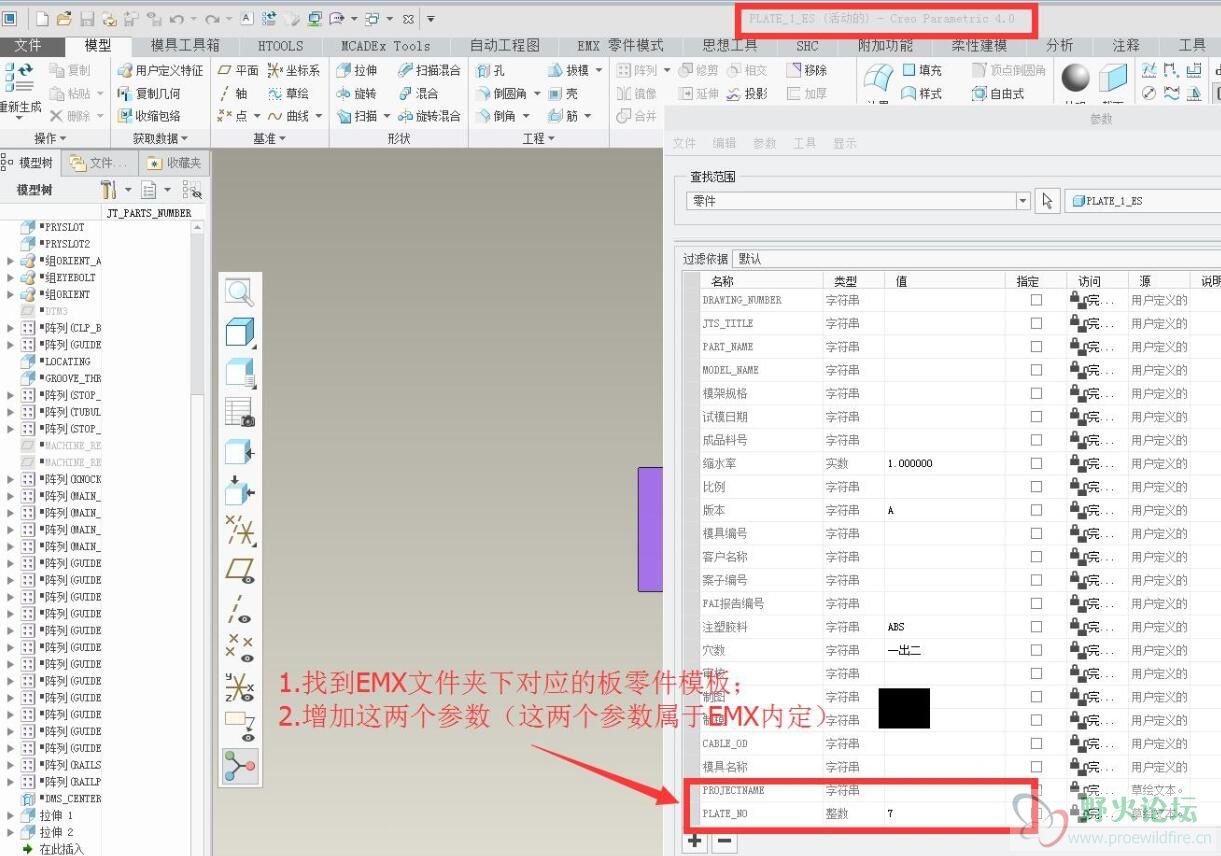

2.打开该板零件,增加两个EMX参数

增加参数

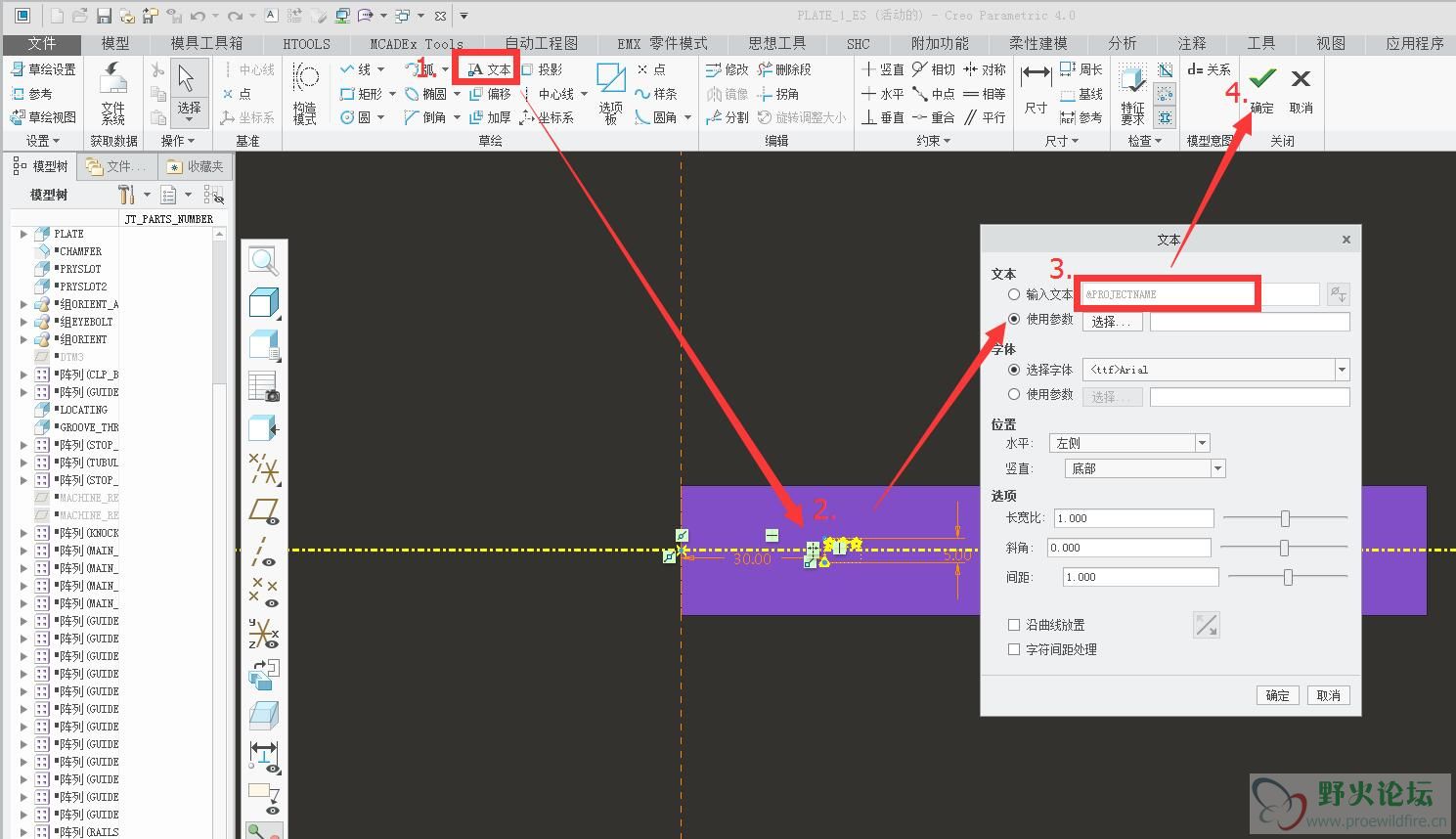

3.选择对应拉伸面,拉伸刻字内容,使用参数定义文本拉伸

拉伸模号

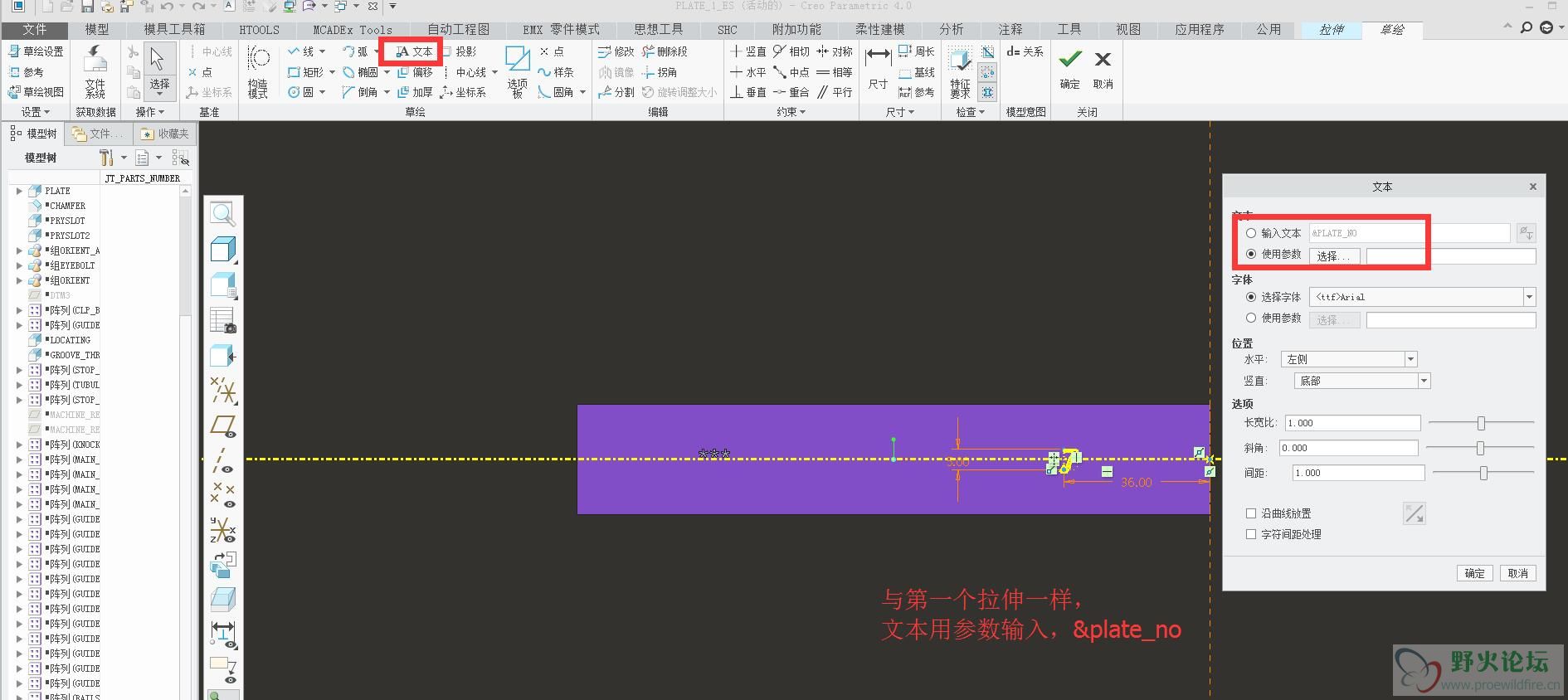

拉伸板序号

4.完成后保存拭除旧版本,其他板模板按此方法增加。

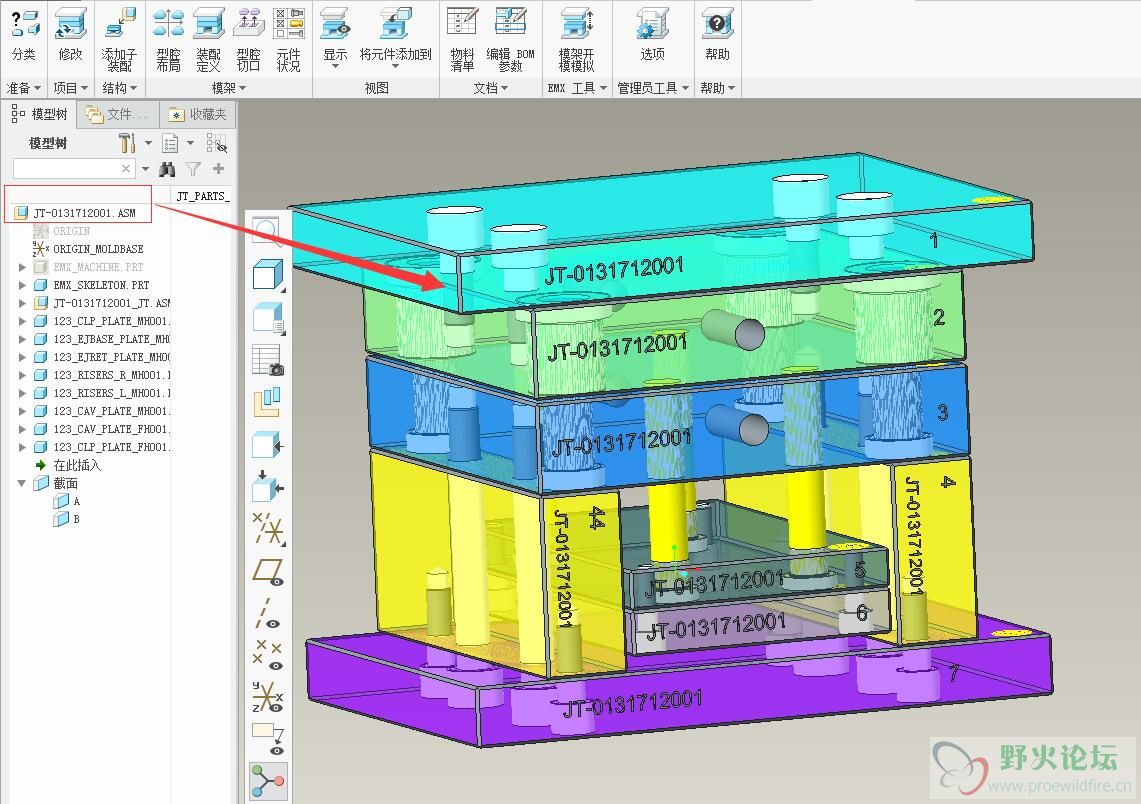

最终效果

最终效果见动图！

a308772356 · 发表于 2017-11-27 21:17

两个参数名：&projectname和&plate_no.
