    [求助] 工程图如何标注变截面扫描出来的特征

    [复制链接]
    1337732806

    7

    主题

    21

    回帖

    -4

    威望

    实习生

    积分
    24
    发表于 2017-11-24 09:38 | 显示全部楼层 |阅读模式
    请问大神，工程图如何标注变截面扫描出来的特征

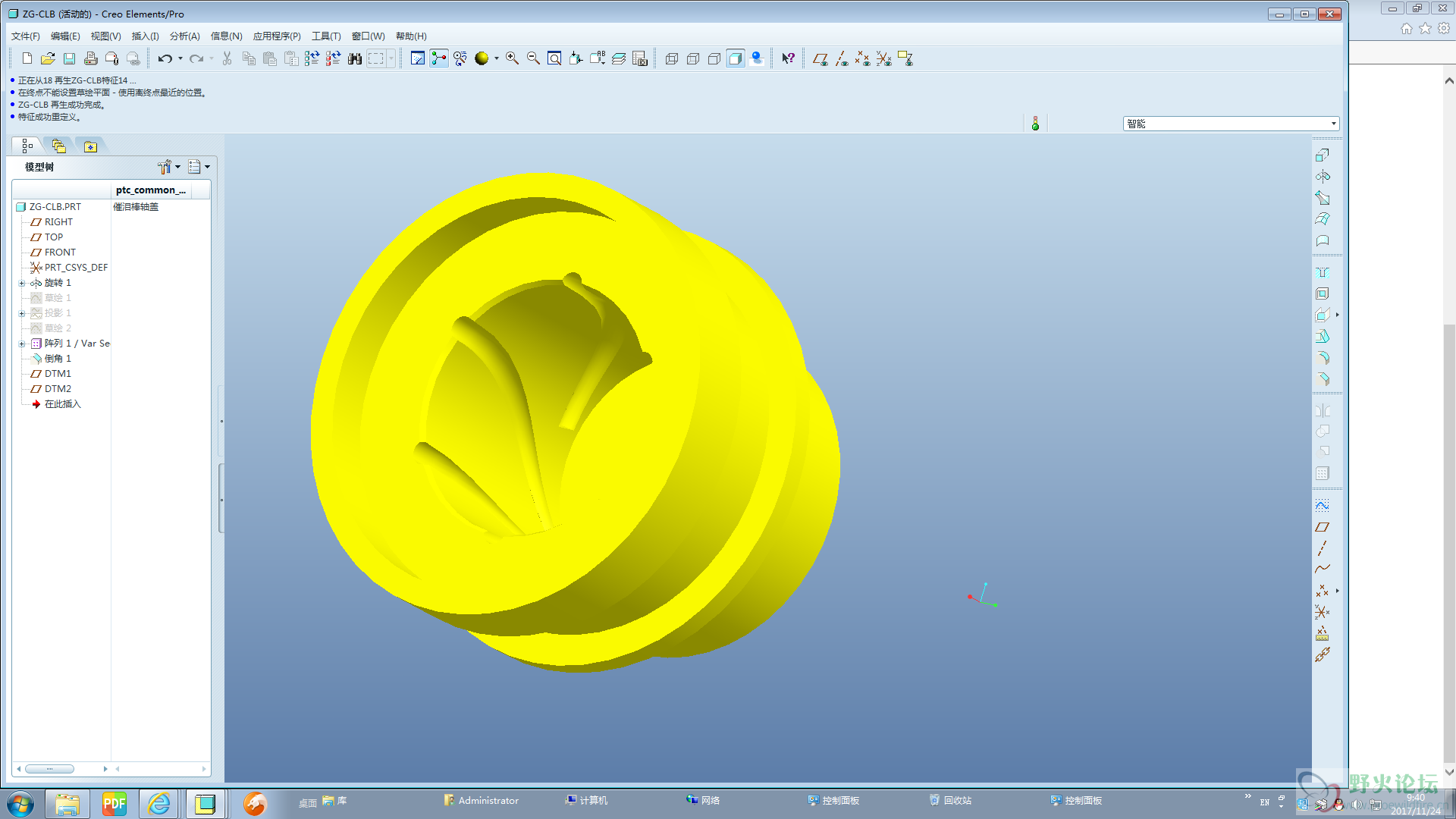

    这个旋转体内壁均布6个弧形槽，扫描截面垂直于弧形轨迹线。如何在工程图中标注特征？

    这个旋转体内壁均布6个弧形槽，扫描截面垂直于弧形轨迹线。如何在工程图中标注特征？
    广告位招租 |请联系 QQ：28016688
    回复

    使用道具 举报

    1337732806

    7

    主题

    21

    回帖

    -4

    威望

    实习生

    积分
    24
     楼主| 发表于 2017-11-24 09:46 | 显示全部楼层

    工程图如何标注变截面扫描出来的特征

    工程图如何标注变截面扫描出来的特征

    评分

    参与人数 1金钱 -4 收起 理由
    野火 -4 重复发帖

    查看全部评分

    回复 顶 踩

    使用道具 举报

    zouloveqq88

    15

    主题

    262

    回帖

    11

    威望

    工程师

    积分
    373
    发表于 2017-11-24 11:21 | 显示全部楼层
      用剖面图显示弧形槽的形态，再用细节图显示弧形槽截面的形态并标注尺寸，必要时用文字作为备注。

    评分

    参与人数 1威望 +1 收起 理由
    野火 + 1 热心助人

    查看全部评分

    长风破浪会有时，直挂云帆济沧海。
    回复 顶 踩

    使用道具 举报

    bluesky5358

    4

    主题

    36

    回帖

    0

    威望

    实习生

    积分
    46
    发表于 2017-11-24 11:36 | 显示全部楼层
    有些尺寸是标不出来的，而且三维图不必要标注，现在都是用CNC加工，直接导入三维图就可以加工了
