大家看这种工程图该怎么出

jinhua127

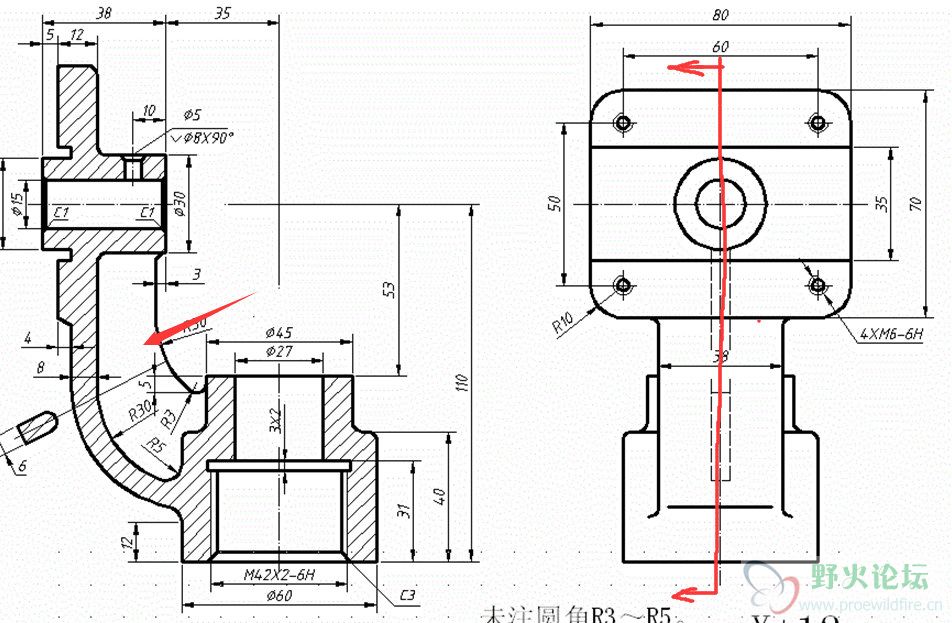

假设剖面线是手画的那条红色线，左手红色箭头位置为什么没有剖面线，怎样达到这种效果的剖视图。
不用cad，直接creo画。

凄月★狼魂←

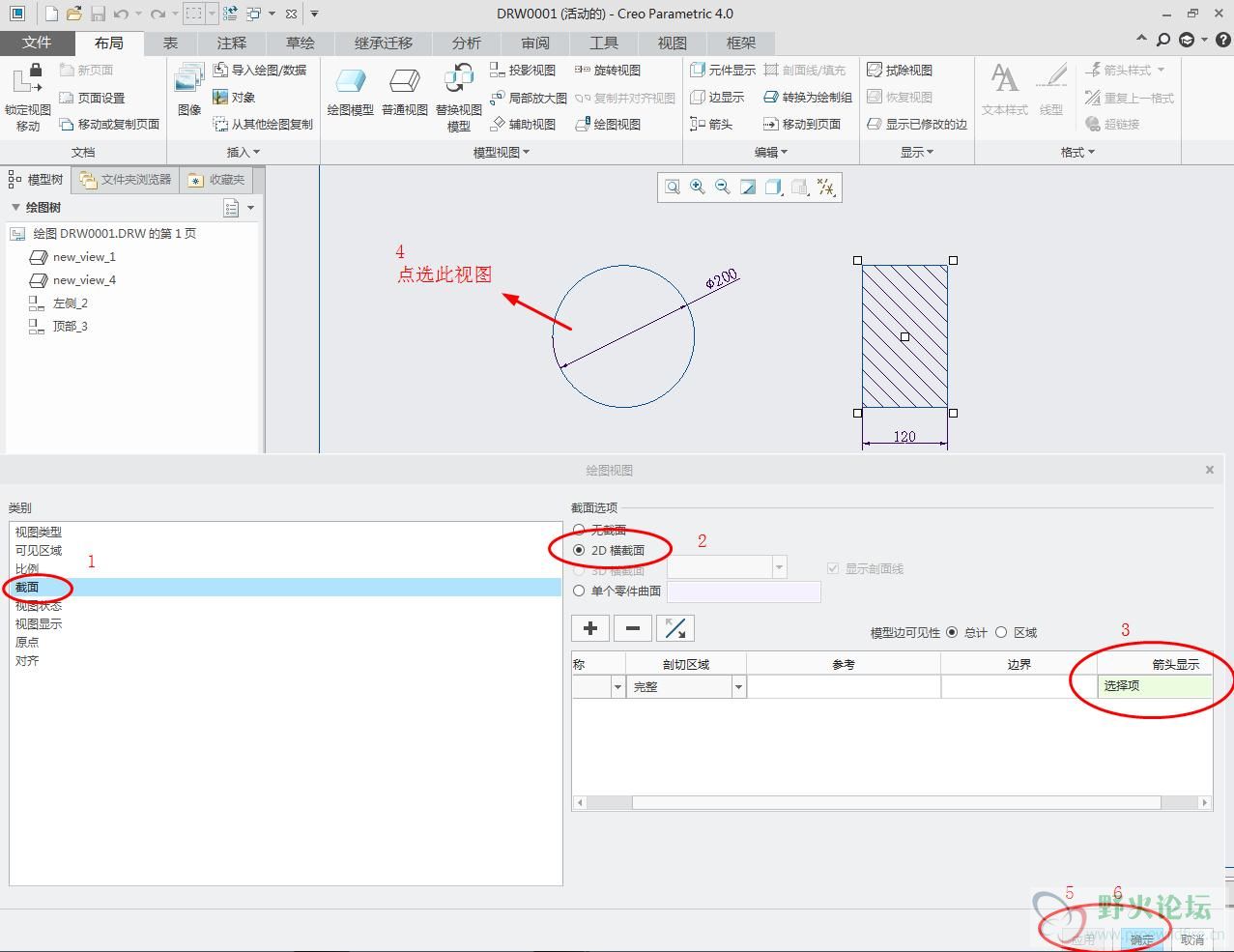

1.不用假设，机械制图里面没有剖面箭头，默认居中剖
2.机械制图里筋板，紧固件 默认不剖
3.proe工程图部分不剖的方式有多种，简化表示，修饰，填充
具体方式自行搜索，老知识点了……

Lazy

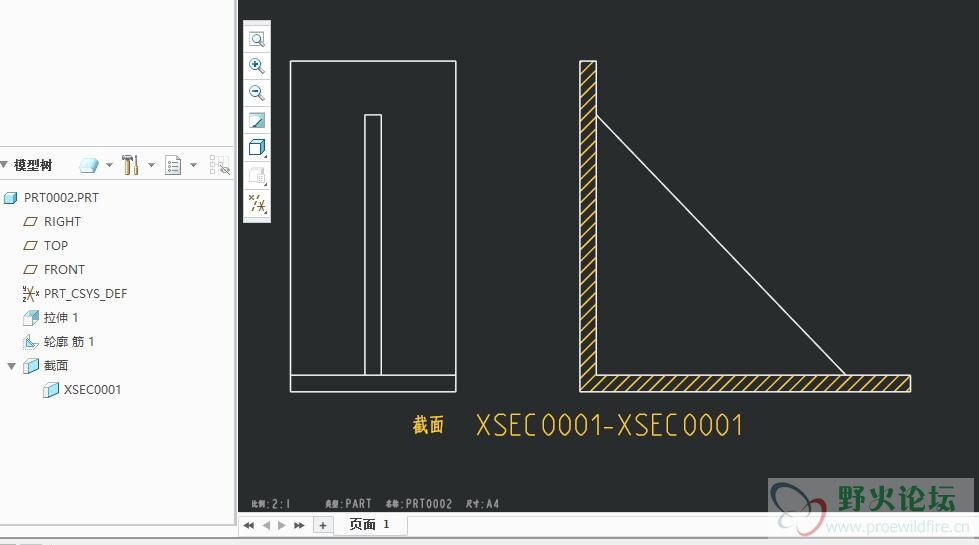

楼主你看看这是不是你想要的效果呢？

另外你的工程图字体（数字标注的那种）是什么，可以分享一下吗？

jinhua127

凄月★狼魂← 发表于 2017-8-6 01:40
1.不用假设，机械制图里面没有剖面箭头，默认居中剖
2.机械制图里筋板，紧固件 默认不剖
3.proe工程图部 ...

谢谢，我试一下

Lazy

请问你的工程图的字体是什么字体呢？我在网上找不到，可以分享一下吗？

woaixuexi666

可以自己做剖面

jinhua127

Lazy 发表于 2017-8-6 13:20
请问你的工程图的字体是什么字体呢？我在网上找不到，可以分享一下吗？

这个是联系的图片  哦

jinhua127

Lazy 发表于 2017-8-6 08:04
楼主你看看这是不是你想要的效果呢？

另外你的工程图字体（数字标注的那种）是什么，可以分享一下吗？

这个是练习题的图片  哦

Lazy

jinhua127 发表于 2017-8-6 15:49
这个是练习题的图片  哦

那好吧，谢谢

340047351

Lazy 发表于 2017-8-6 13:20
请问你的工程图的字体是什么字体呢？我在网上找不到，可以分享一下吗？

这是CAD的gbeitc.shx字体，Proe/Creo不支持这种后缀字体。
