谁可以用proe 5一步一步教我把这个实体图画出来？

zhangzhi_x · 发表于 2017-7-24 17:32

本帖最后由 zhangzhi_x 于 2017-7-24 17:42 编辑

那你分成两部分草绘（相当于主视图上画一半，俯视图画一半），再选好两个草绘图复制后就成一个曲线了，就能扫描了。
10楼的“奔跑的橘子”不是说清楚了吗，每一步都有了，就差文字说明了。

woaixuexi666 · 发表于 2017-7-24 18:55

179946764 发表于 2017-7-24 17:18
我现在就是那个创建坐标系不会。

不是创建坐标系，点创建基准曲线，选坐标系做参照，然后以坐标系为基准，画线。

340047351 · 发表于 2017-7-25 08:45

之前做的贴子找不到了，重新做一个给你参考一下

179946764 · 发表于 2017-7-25 12:18

340047351 发表于 2017-7-25 08:45
之前做的贴子找不到了，重新做一个给你参考一下

谢谢你，能一步步教我画中间管道部分吗？如果能录制视频最好了。

340047351 · 发表于 2017-7-25 15:43

本帖最后由 340047351 于 2017-7-25 20:12 编辑

179946764 发表于 2017-7-25 12:18
谢谢你，能一步步教我画中间管道部分吗？如果能录制视频最好了。

录的时候忘记尺寸了，将就看着先喽

https://v.qq.com/x/page/p05299ot5mx.html

179946764 · 发表于 2017-7-25 21:33

本帖最后由 179946764 于 2017-7-25 21:34 编辑

谢谢各位热心的师傅们耐心的教导和提示，今晚终于搞清楚怎么画了。

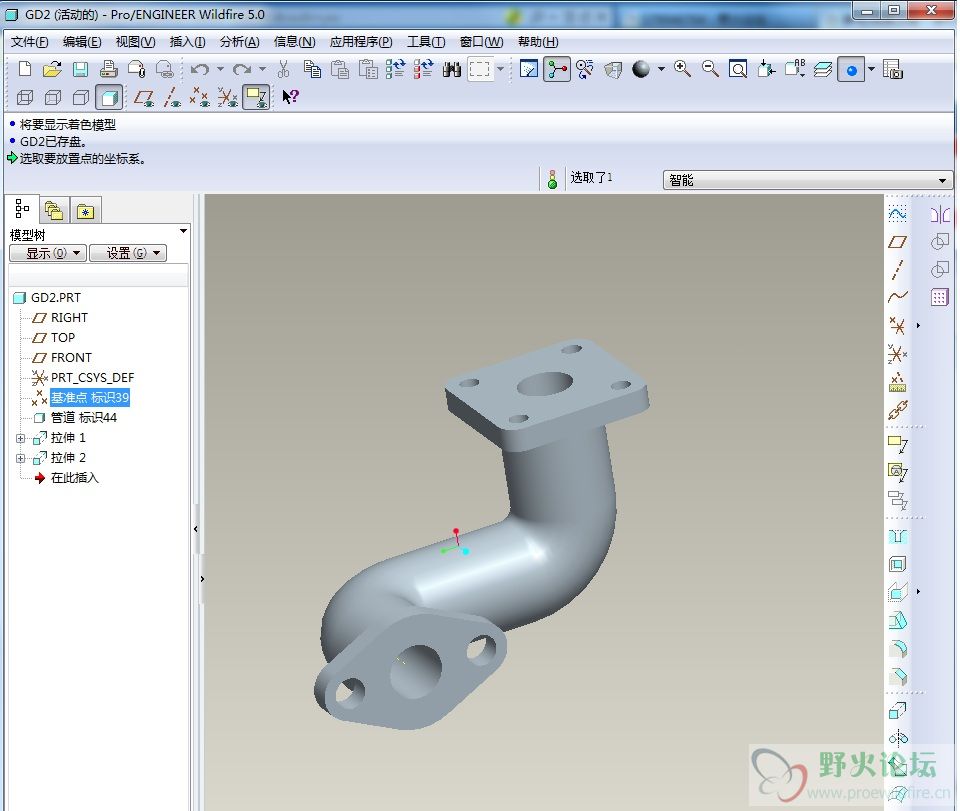

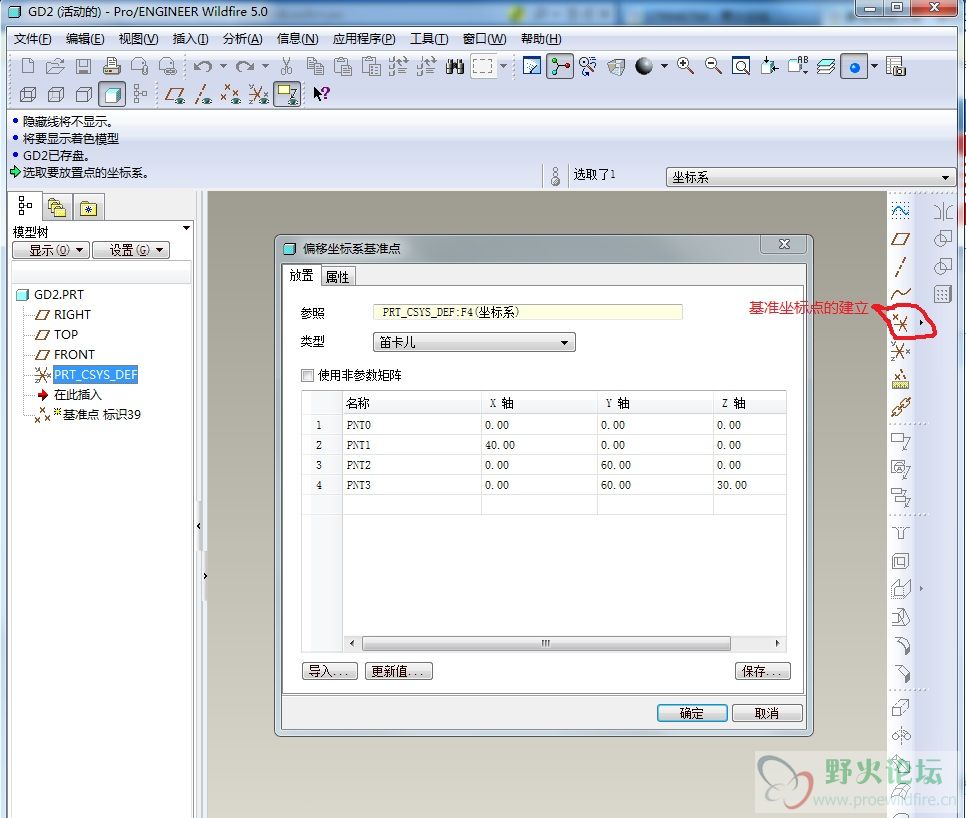

自我做以下总结：关键步骤是如何建立基准点，把建立基准点搞懂了，后面的就容易了。

hey · 发表于 2017-7-27 10:07

很简单的

hey · 发表于 2017-7-27 10:13

电脑有加密不能上传图片。

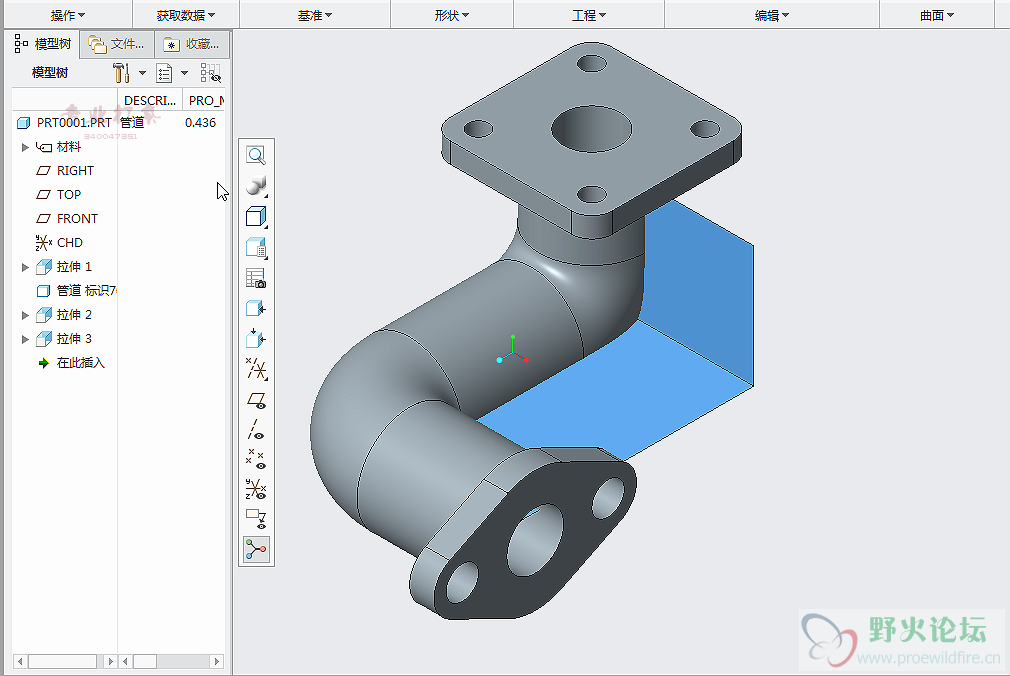

可以建一个40*60*30的长方体，然后倒r角，然后复制线，这样就有了一个空间曲线，然后扫描或者可变扫扫出管道即可

179946764 · 发表于 2017-7-27 11:09

hey 发表于 2017-7-27 10:13
电脑有加密不能上传图片。
可以建一个40*60*30的长方体，然后倒r角，然后复制线，这样就有了一个空间曲线 ...

那那个长方体怎么处理？如果删掉，就会把后面扫描的管道也给删了。

hey · 发表于 2017-7-27 13:44

179946764 发表于 2017-7-27 11:09
那那个长方体怎么处理？如果删掉，就会把后面扫描的管道也给删了。

长方体为拉伸曲面，可隐藏。
